325.33 Sikkerhetsventiler og sikkerhetsledninger
325.33 Sikkerhetsventiler og sikkerhetsledninger
Det vises også til side 325.31 og 325.32.
Sikkerhetsventiler
Alle anlegg med trykkekspansjonskar skal ha minst én sikkerhetsventil som plasseres så nær kjelen (varmekilden) som mulig.
Er effekten over 100 kW, skal anlegget ha minst to sikkerhetsventiler.
Sikkerhetsventilenes åpningstrykk må ikke være større enn den svakeste komponentens tillatte driftstrykk. Sjekk driftstrykket påradiatorer, bereder, kjele etc. for å være sikker på at åpningstrykket ikke er valgt for høyt. Det skal ikke være avstengning på sikkerhetsledningen.
Åpningstrykk [bar = kg/cm2] | 1/2” [kW] | 3/4” [kW] | 1” [kW] | 1 1/4” [kW] |
1,5 | 48 | 75 | 315 | 436 |
2 | 48 | 75 | 380 | 525 |
2,5 | 48 | 75 | 444 | 612 |
3 | 48 | 75 | 508 | 702 |
3,5 | 48 | 75 | 574 | 790 |
4 | 48 | 75 | 639 | 880 |
4,5 | 48 | 75 | 697 | 960 |
5 | 48 | 75 | 768 | 1 059 |
Kapasiteten for sikkerhetsventilene varierer noe fra fabrikat til fabrikat. Tabellen ovenfor kan benyttes som overslagsberegning av sikkerhetsventilenes størrelse, avhengig av anleggets effekt i kW: (Hentet fra SGPs datablad).
NB! Sjekk fabrikantens dimensjonerings- og kapasitetstabeller.
Sikkerhetsledning
Sikkerhetsledningen er røret mellom varmekilden (kjelen) og sikkerhetsventilen(e). Denne må ikke forveksles med ekspansjonsledningen som er ledningen fra T-røret for sikkerhetsventilen til ekspansjonskaret. Sikkerhetsledningen skal ikke ha mulighet for avstenging. Det kan monteres en vekselventil (3-veisventil) med fri åpning på sikkerhetsledningen når flere kjeler er tilkoplet samme ekspansjonskar. Dette gjøres for å kunne stenge ut en av kjelene ved vedlikehold eller utskifting av komponenter e.l.

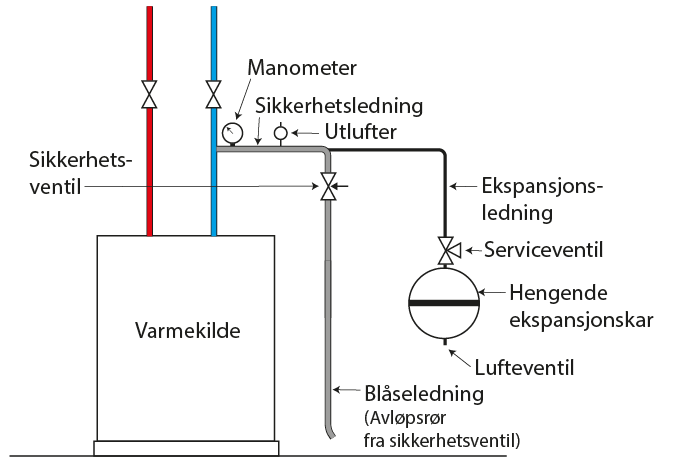

Figur 1. Sikkerhetsledningens plassering.
Sikkerhetsledningens dimensjon skal være lik summen av ventilenes anslutningstverrsnitt.
Tabellen angir ledningens dimensjon:
Sikkerhetsventilens dimensjon | Sikkerhetsledningens dimensjon |
1 x 3/4” | DN 32 (1 1/4”) |
2 x 1 ” | DN 40 (1 1/2”) |
2 x 1 1/4” | DN 50 (2”) |
Avløpsledning (blåseledning)
Avløpet fra sikkerhetsventilene (avblåsningsrørene) skal minst ha samme dimensjon som sikkerhetsventilene og skal være brutt, altså ikke direkte tilkopling til avløpsnettet, men via sluk eller trakt.
Ekspansjonsledning
Ekspansjonsledningen skal kun ta imot utvidelsen av vannet og lede det til ekspansjonskaret. For små anlegg (opptil 50 kW) er det tilstrekkelig med en DN 10 (3/8” eller 10 mm) ledning. For mellomstore anlegg kan DN 15 (1/2”) ledning benyttes. Ekspansjonsledningen bør ha avstengingsmulighet for å kunne stenge ute karet ved utskifting eller reparasjon, for å slippe å tappe ned hele anlegget. Sjekk sikkerhetsventilene før utestenging av ekspansjonskaret.
