325.35 Ekspansjonskar med kompressor

(Tidl. 325.34 og 325.35)

Anlegg med membrantank (trykkekspansjonsautomat)

For automatisk etterfylling av vann og for å holde konstant trykk i anlegget, kan anlegget utstyres med kompressor eller trykkreguleringspumpe (se 325.36).

Gamle anlegg med kompressor, det vil si anlegg produsert frem til rundt 1985, hadde et ekspansjonskar der luft- og vannsiden var skilt med et oljelag. Anlegg som produseres i dag benytter gummimembraner.

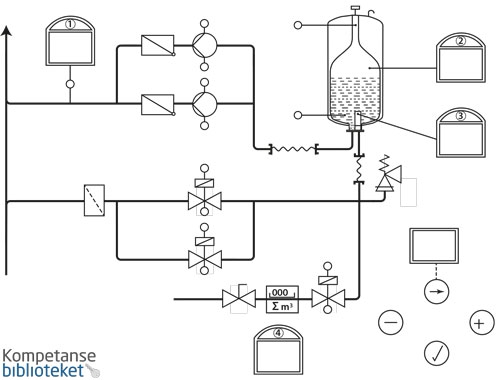

En trykkekspansjonsautomat består av en ståltank med membran (gjerne utskiftbar), en oljefri kompressor og en styringsenhet med magnetventiler, pressostater, sikkerhetsventiler og overvåkningsutstyr. Anlegget brukes i større, lukkede sentralvarme- og kjøleanlegg (isvann).

Ekspansjonssystemet står i forbindelse med anleggets vannside. Når vannet varmes opp, øker vannvolumet. Ekspansjonsvannet strømmer inn i ekspansjonskaret og forårsaker en komprimering av luften på andre siden av membranen. Trykkøkningen registreres av en pressostat (trykkføler) som gir et signal til en magnetventil. Når ventilen åpner, slippes luften ut og trykket faller. Når trykket har nådd en innstilt verdi, vil magnetventilen stenge. På samme måte vil anlegget virke når vannet i anlegget avkjøles. Vannet får mindre volum, lufttrykket avtar og en pressostat starter kompressoren dersom trykket faller under innstilt verdi. Kompressoren pumper luft inn i karet inntil trykket igjen er kommet på innstilt nivå. Anleggets trykk kan altså holdes konstant innenfor bestemte og innstilte verdier.

Kompressoren suger inn luft utenfra. Det kan derfor oppstå kondensering i karets luftside. Kondensvannet berører kun gummimembranen og forårsaker ingen korrosjonsproblemer. Karet utstyres med en avtappingsventil for kondensvann.

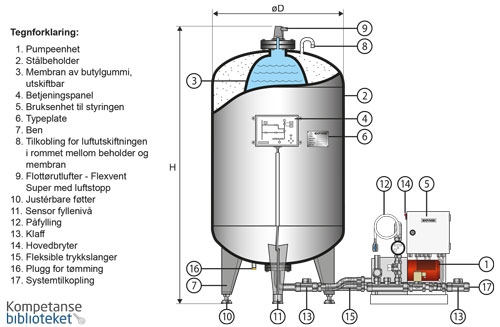

 Eksempel på oppbygning av trykkekspansjonsautomat



Anlegget skal utstyres med sikkerhetsventil. Ventilen skal dimensjoneres etter vanlige regler (se 325.33) og ha et åpningstrykk som ligger ca. 1,4 bar over statisk høyde i anlegget (se 325.32) som figuren illustrerer.

 Typiske trykk for en trykkekspansjonsautomat.

• Trykkekspansjonsautomaten tilsluttes anleggets returside og på sugesiden av sirkulasjonspumpen.
• Det skal alltid være fri adgang til automaten for lett vedlikehold.
• Trykkekspansjonsautomaten skal monteres fritt med minst 50 cm avstand til vegger og andre komponenter.
• For tanker opptil 1.600 liter skal det være minst 65 cm fri høyde fra toppen på karet til tak e l.
• For tanker større enn 1.600 liter bør fri høyde være minst 100 cm.
• Korrekt måling av påfylling krever en fleksibel høytrykksslange som tilkopling til karet.

En dobbeltvirkende pressostat betjener både kompressoren og den direkte styrte magnetventilen. Pressostaten åpner magnetventilen på et trykk som ligger ca. 0,2 bar under driftstrykket og som starter kompressoren på et trykk som ligger ca. 0,2 bar over driftstrykket.



For å kunne lese av vanninnholdet er karet utstyrt med en måler som er forbundet med en hydraulisk trykkutjevner montert under et av karets ben.
