325.36 Trykkekspansjonskar med pumpe
325.36 Trykkekspansjonskar med pumpe
Et ekspansjonsanlegg med automatisk trykkregulering består av komponenter som vist i figuren (type Flamco).
Pumpeautomaten brukes i sentralvarmeanlegg og i fryse-, kjøle- og klimaanlegg. I tillegg til å bidra til en nøyaktig trykkregulering av anlegget, fungerer anlegget som et ekspansjonssystem, utluftings- og påfyllingsanlegg.
Istedenfor å bruke kompressor til trykkøkning, benyttes en eller flere pumper. Ekspansjonstanken er en trykkløs, stående stålbeholder med gummimembran. Rommet mellom innerveggen og membranen står i åpen forbindelse med luften utenfor, atmosfærisk trykk.
Når vannet varmes opp, øker volumet og trykket stiger i anlegget. Dersom trykket stiger til 0,2 bar over det innstilte driftstrykket på anlegget, åpner en magnetventil. Vannet ledes gjennom luftutskilleren (se figur under) i den trykkløse ekspansjonsbeholderen til trykket igjen er på ønsket nivå.
Blir trykket lavere enn 0,2 bar under driftstrykket, vil pumpen føre vannet tilbake til systemet og sørge for at trykket igjen stabiliseres.

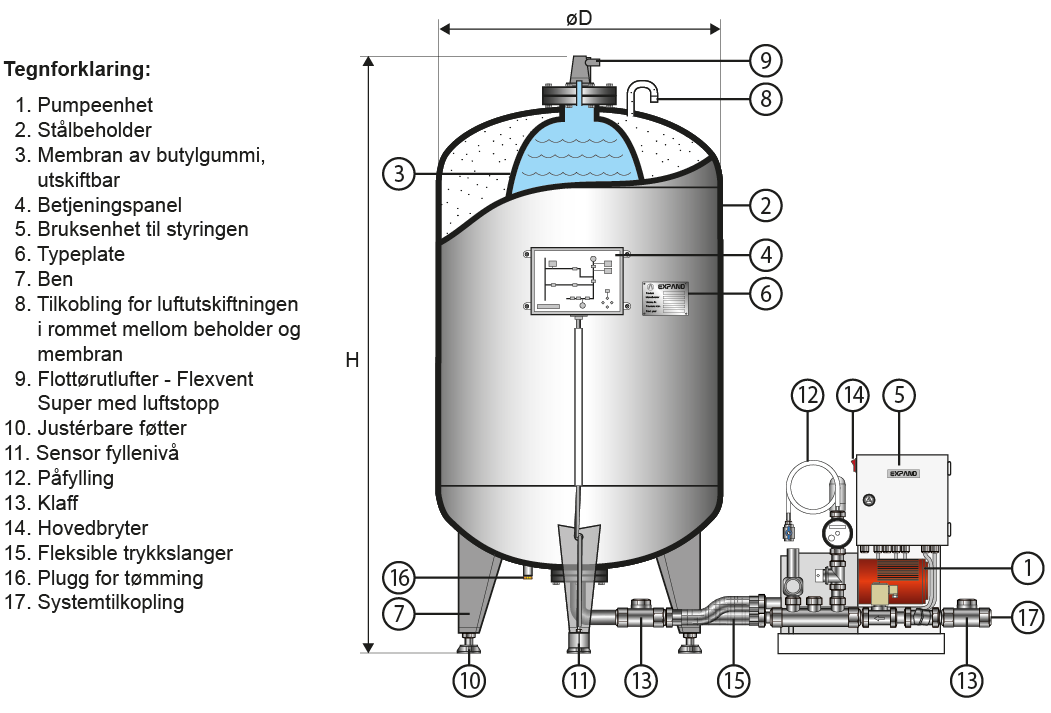

Figur 1. Eksempel på trykkekspansjonskar med pumpe.
Større anlegg og anlegg som skal ha stor sikkerhet, har to pumper og to magnetventiler. Svikter en av pumpene eller en av magnetventilene, vil den andre enheten overta. Jevn driftstid sikres ved en daglig alternering mellom pumpene.
Alle feilmeldinger fremkommer på betjeningspanelet, gjerne integrert i et SD-anlegg (sentral driftsovervåking).
Anlegget skal være utstyrt med sikkerhetsventil(er) etter gjeldende bestemmelser.

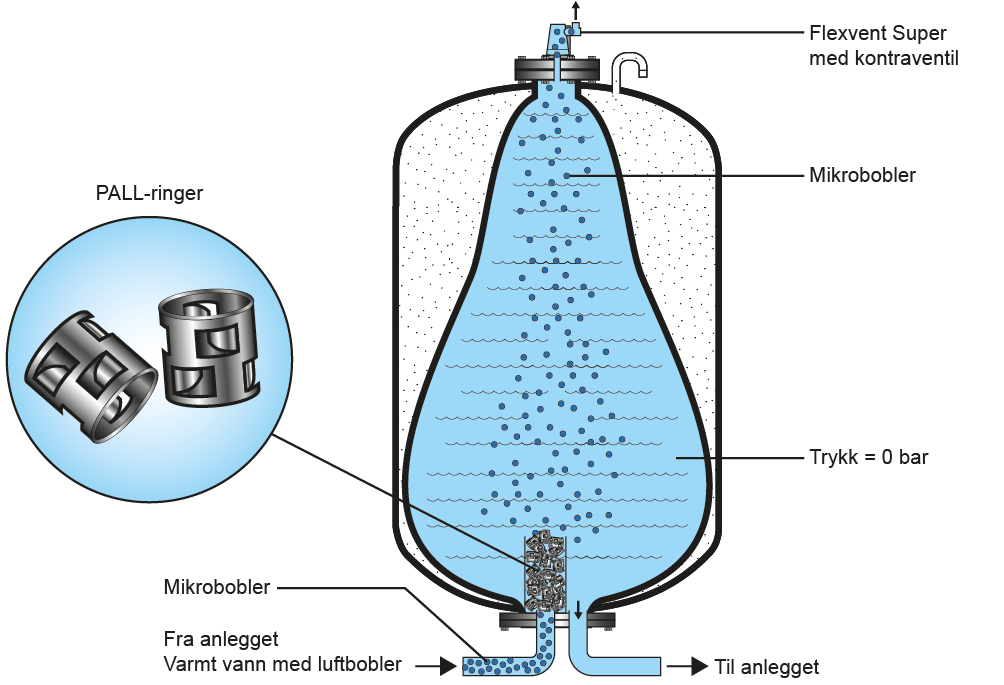

Figur 2. Eksempel på en luftutskiller.
Figur 3. Trykkekspansjonskar med pumpe vist i et SD-anlegg.
