325.41 Akkumuleringstank i varmeanlegg – koblingsalternativer
325.41 Akkumuleringstank i varmeanlegg – koblingsalternativer
Se også 325.42, 325.43 og 325.49.
En akkumuleringstank brukes vanligvis i et varmepumpeanlegg for å gi varmepumpen jevnere drift uten for mange start/stopp. Den kan også brukes til tilkobling av andre energikilder og til forvarming av kaldt tappevann. For dimensjonering av akkumuleringstank, må det tas hensyn til varmepumpens laveste effekt og tilgjengelig vannvolum fra varmeanlegget. Se 325.49 Dimensjonering av akkumuleringstank.
Temperatur i akkumuleringstank
Temperaturen i akkumuleringstanken skal ikke være høyere enn resten av varmeanlegget. Det vil si temperaturen til radiator- eller gulvvarmeanlegg skal være den samme som i tanken. Turtemperaturen skal altså IKKE blandes ned til en lavere temperatur ved hjelp av eksempelvis en shuntventil. Dette gjelder selv om tanken har coil (spiral) for forvarming av tappevann. For hver grad varmepumpen hever temperaturen unødvendig høyt, reduseres besparelsen med 2–3 %.
Unntaket er når det tilkobles andre energi-kilder som kan heve temperaturen for høyt, som eksempelvis solvarme eller bio-kjeler. Et annet unntak er når det tilkobles varmeavgivere med ulike temperaturkrav som eksempelvis radiatorer og gulvvarme. Da kan det være nødvendig å shunte ned temperaturen til gulvvarmeanlegget.
Alternative koblinger
Det er i prinsipp to ulike måter å koble en akkumuleringstank på: serie- og parallellkobling.
Seriekobling
Som figuren under viser, vil akkumuleringstanken ved en seriekobling ganske enkelt fungere som en volumutvidelse av røret. Normalt anbefales det at tanken kobles returledningen som vist til venstre for mindre varmetap og raskere respons ved start. Dersom akkumuleringstanken skal brukes som spisslast (tilleggsvarme) med elektrisk varmeelement MÅ tanken kobles på turledning med innløp i bunnen og utløp i toppen av tanken slik figuren vise.
OBS!: Varmepumpen skal alltid styre innslaget av spisslast.

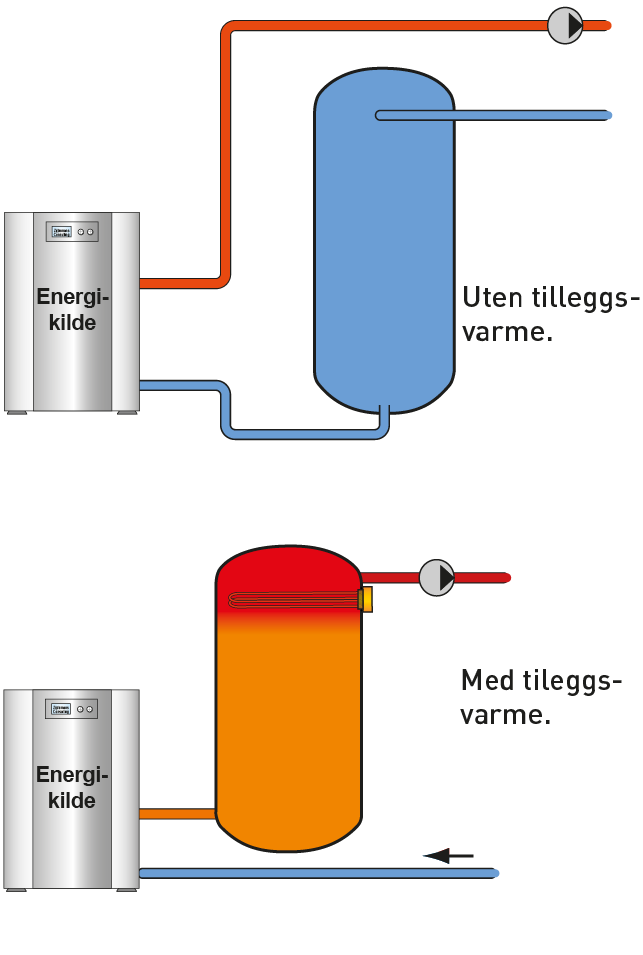

Figur 1. Seriekobling av akkumuleringstank. Kilde: Varmenormen.
Fordelen med seriekobling er at det kun trengs én sirkulasjonspumpe, og at det ikke er fare for blanding av tur- og returvann.
Ulempen med seriekobling, og årsaken til at denne koblingsmetoden er minst brukt, er at en er avhengig av full sirkulasjon gjennom varmeanlegget. Det vil si at varme-avgivere ikke kan mengdereguleres som eksempelvis ved bruk av radiatorventiler eller aktuatorer på gulvvarmeanlegg. Det kan brukes en bypass som åpner dersom kurser stenger, men det er en ugunstig løsning, siden varmt turvann blandes inn og hever returtemperaturen, noe som igjen gir lavere besparelse.
Parallellkobling
Figuren under viser et eksempel på parallellkobling av akkumuleringstank. En parallellkobling kjennetegnes ved at akkumuleringstanken fungerer som et hydraulisk skille i varmeanlegget, og at det derfor er behov for (minimum) to sirkulasjonspumper.
Energikilden leverer varme til akkumuleringstanken, uavhengig av sirkulert vannmengde i varmeanlegget.
Sirkulert vannmengde mellom energikilde og tank, skal være lik høyeste sirkulerte vannmengde på varmeanlegget (alle ventiler åpne).
For at ikke «kaldt» returvann skal pumpes direkte ut på turledning, er det meget viktig at sirkulasjonspumpen til varmepumpen kun er i drift når varmepumpen er i drift.
Firepunktskobling, hvor begge returrørene er koblet til tanken, er ikke å anbefale, siden dette øker omrøringen, og dermed reduserer temperatursjiktningen i tanken. Da øker varmepumpens returtemperatur og besparelsen synker.
Topunktskobling brukes ofte på større varmepumpeanlegg. Det vil si at tanken kun tilkobles i toppen og bunnen med tilhørende T-løp. Ved denne koblingsmetoden er det ekstra viktig at vannmengdene innreguleres riktig og at varmepumpens sirkulasjonspumpe kun er i drift samtidig med varmepumpen. Selv når dette er ivaretatt, kan uønsket sirkulasjon gjennom varmepumpen oppstå (spesielt ved kompakt installasjon). Da må varmelås, tilbakeslagsventil eller automatisk stengeventil benyttes. Les om varmelås på side 324.02.
Dersom det skal være elektrisk varmeelement i akkumuleringstanken som spisslast, bør elementet være plassert så høyt som mulig i tanken.
For sammenkobling av flere akkumuleringstanker, se Varmenormen kapittel 4.5.3 Varmeakkumulering.

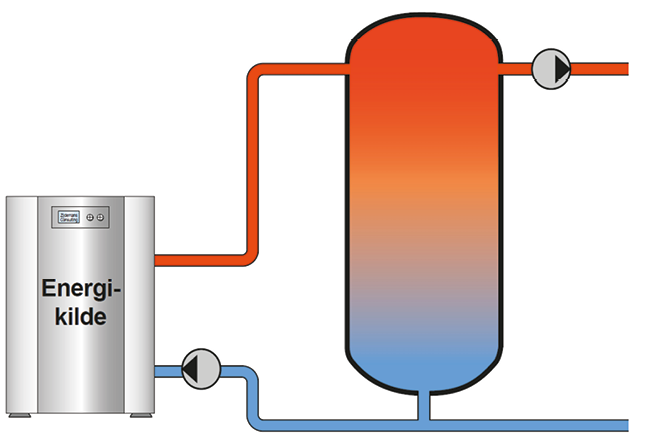

Figur 2. Eksempel på trepunkts parallellkobling av akkumuleringstank. Kilde: Varmenormen.
Figuren viser en såkalt trepunktskobling (tanken har tre tilkoblinger).
