325.42 Sammenkobling av varme­pumpe og andre varmekilder

325.42 Sammenkobling av varme­pumpe og andre varmekilder

Varmepumpa dimensjoneres ikke for å dekke hele effektbehovet. Dersom varmepumpa dekker 50–55 % av netto effektbehov, vil den dekke 80–90 % av det årlige energibehovet. Dette betyr at vi må kople inn en annen varmekilde for å ta effekttoppene på kalde ­vinterdager. Denne kalles «spisslast».

Varmepumpe og oljekjel

Varmepumpa må alltid koples inn slik at den mottar det ­kaldeste vannet fra anlegget. Det vil si returvannet fra varmeanlegget. Varmepumpa koples i serie med spisslasten som kan være en el-kjel eller en oljekjel. I seriekoplingen legges inn en sammenkopling (bypass) med en motorstyrt shuntventil. Dette gjøres for å hindre unødig varmetap gjennom spisslasten og gjelder spesielt dersom det brukes oljekjel som spisslast.

Når varmeanlegget kaller på mer varme enn det varmepumpa klarer å gi, vil shuntventilen gradvis åpne løp 2 og oljebrenneren vil starte. Det er meget viktig at denne shuntventilen reguleres etter samme eller litt lavere utekompenseringskurve som varme­pumpen. Normalt vil kun løp 1 og 3 være åpne.

For å hindre at oljebrenneren skal gå unødig, er det lagt inn en tidsforsinkelse som gjør at temperaturen kan synke en viss tid før brenneren starter.

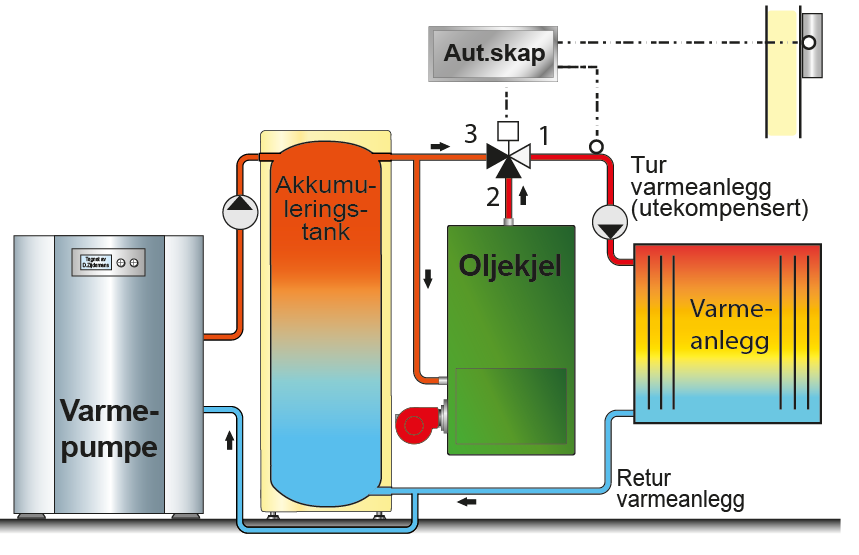

Figur 1. Eksempel på hvordan oljekjel kan brukes som spisslast til varmepumpen.

Varmepumpe og el-kjel

I figuren er varmepumpa og el-kjelen seriekoblet.

Turtemperaturen styres etter utetemperaturen (utekompensering). Når det er behov for tilskuddsvarme, vil el-kjelen koples inn automatisk, gjerne i flere mindre effekttrinn. El-kjelen kan koples inn i serie på samme måte som oljekjelen.

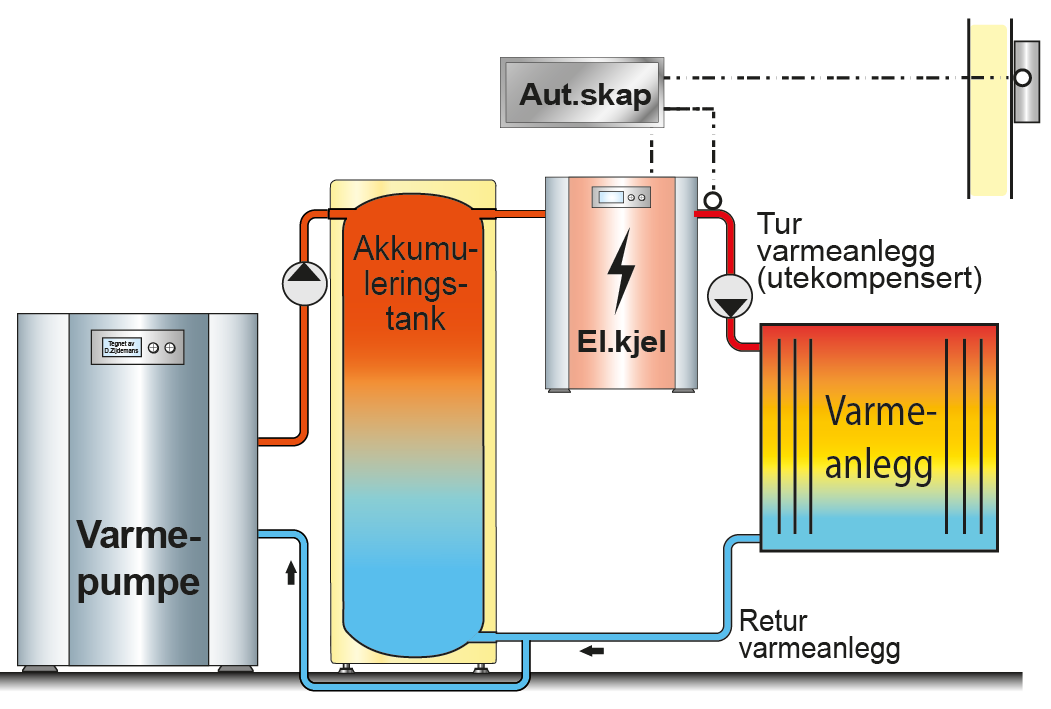

Figur 2. Eksempel på innkobling av el-kjel som spisslast til varmepumpe.
