325.43 Varmepumpe for rom- og/eller tappevannsoppvarming

325.43 Varmepumpe for rom- og/eller tappevannsoppvarming

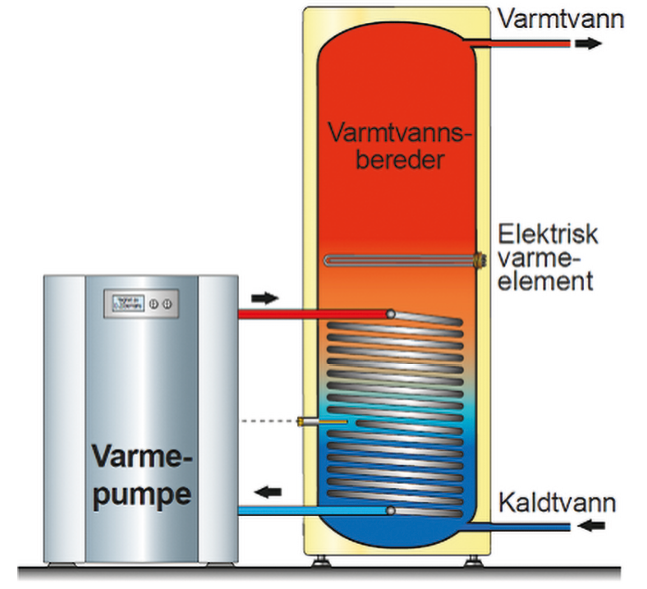

Figur 1. Varmepumpe for kun tappevannsoppvarming. Varmeveksler integrert i bereder.

Varmepumpe for kun tappevannsoppvarming

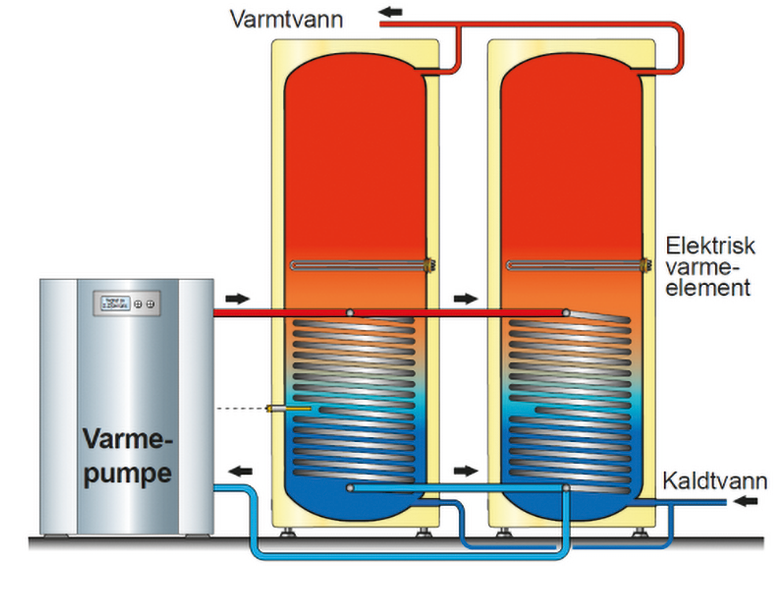

Figur 2. Parallellkobling av varmtvannsberedere med to temperatursoner.

Skal varmepumpa kun dekke varmtvannsforbruket, kan den tilkobles varmtvannsberederen slik Figur 1 viser. Denne berederen er delt opp i to temperatursoner. Nedre lavtemperatursone kun for varmepumpen, mens øvre blir ettervarmet med elektrisitet etter behov. Rørspiralens (coilens) overflate i varmtvannsberederen bør ikke være mindre enn 0,2 m2/kW ved laveste effekt.

Dersom flere slike beredere skal kobles sammen, må de parallellkobles dersom hver av berederne har to temperatursoner, slik figuren viser. Er man da nøye med diagonalkoblingen, slik at rørlengde mellom T-stykke og bereder er like lang for både inn- og utløp, vil trykktapet gjennom hver bereder bli lik, og det er ikke behov for innreguleringsventiler (Figur 2).

Dersom det brukes dedikerte forvarmeberedere til ­varmepumpen(e), kan de seriekobles internt i tillegg til ettervarmeberederne.

Figur 3 viser en forvarmebereder seriekoblet med en elektrisk oppvarmet ettervarmebereder. Dersom det er behov for legionella­sikring og varmepumpen ikke har denne funksjonen integrert, kan det sirkuleres fra varmtvannsutløpet til ­kaldtvannsinnløpet med en sirkulasjonspumpe sikret med tilbakeslagsventil. Sirkulasjonspumpen kjøres da regelmessig utenom typisk tappetidspunkt (f.eks. om natten).

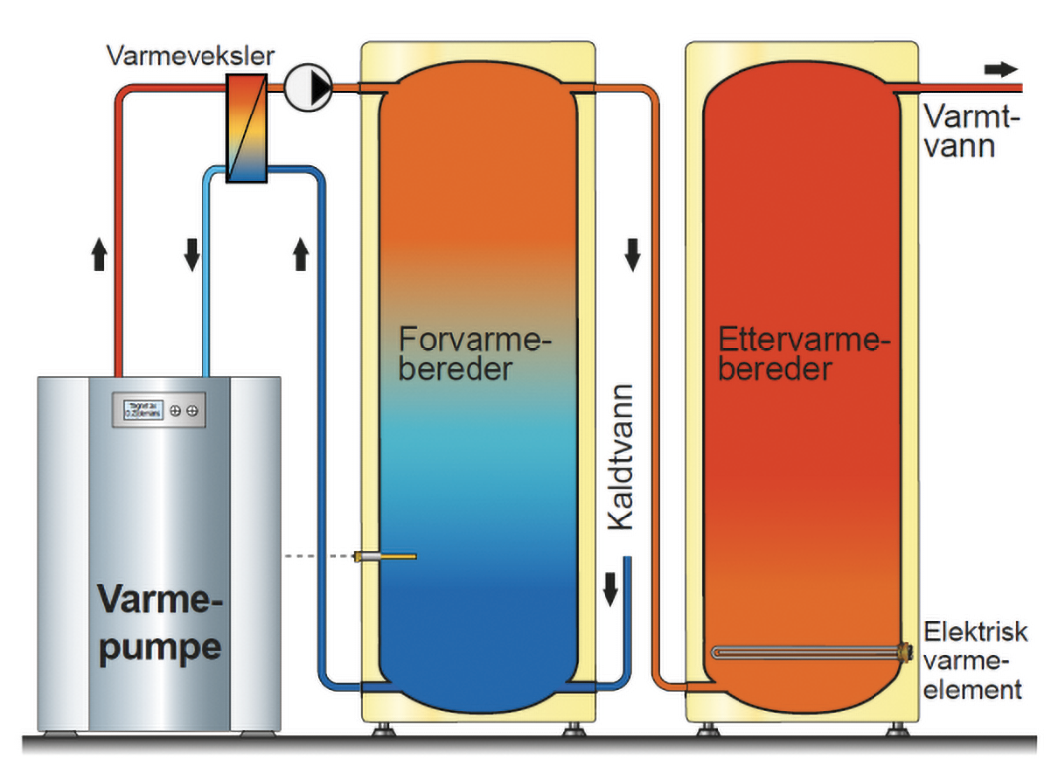

Figur 3. Seriekobling av forvarme- og ettervarmebereder. Utvendig varmeveksler.

Varmepumpe for rom- og tappevannsoppvarming

Vi skiller mellom tre ulike måter å varme opp tappevann på i ­kombinasjon med varmeanlegget (romvarme).

1. Forvarming av tappevann
2. Prioritert tappevannsoppvarming
3. Oppvarming med overhetingsvarmeveksler

1. Forvarming av kaldt tappevann gjøres vanligvis i kombinasjon med en akkumuleringstank. Kaldt tappevann føres i en spiral (coil) i akkumuleringstanken som figuren viser, eller via en platevarmeveksler og varmes opp direkte ved tapping. Varmepumpens turtemperatur skal tilpasses varmeanleggets temperaturkrav (så lavt som mulig) og ikke heves for økt forvarming av tappevann. Unntaket er sommerdrift uten romvarmebehov (Figur 4).
2. Prioritert tappevannsoppvarming vil si at varmepumpen kan prioritere kun å varme opp tappevann. Det gjøres ved hjelp av en vekselventil. Dette er en treveis ventil som veksler mellom å levere all varme til varmeanlegget med utekompensert turtemperatur, eller å levere all varme til tappevannet og varme det opp til så høy temperatur den klarer.

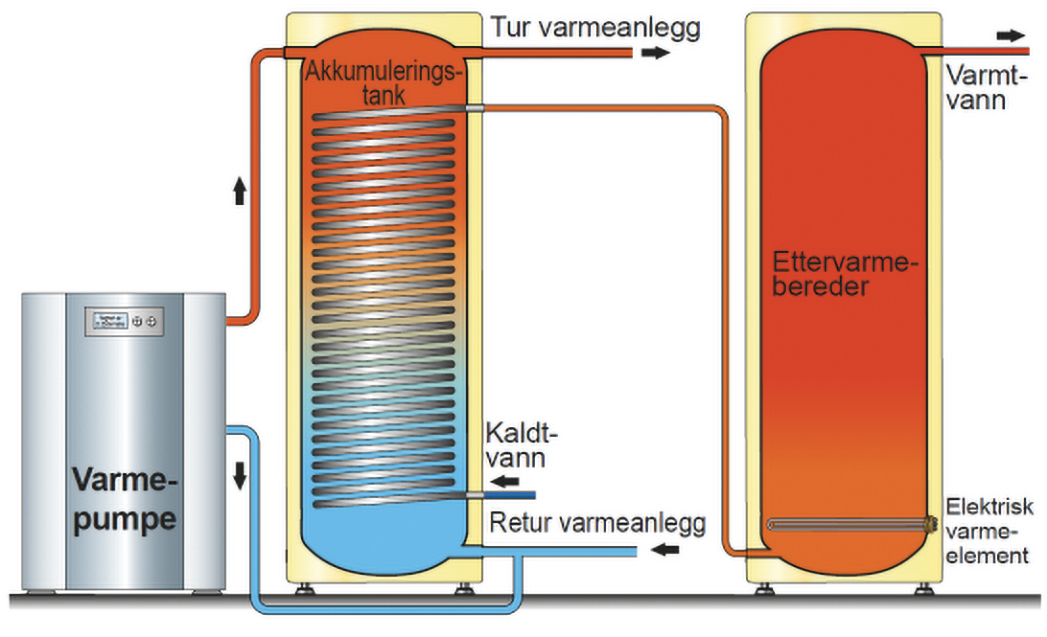

   Figur 4. Akkumuleringstank med integrert varmeveksler for forvarming av kaldt tappevann.

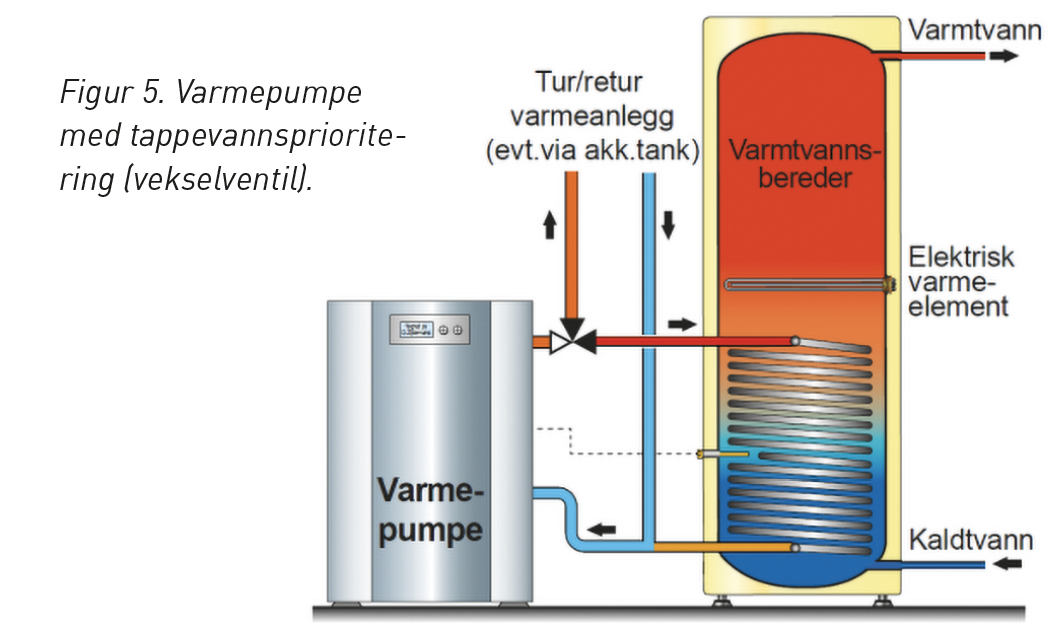

   Vekselventilen kan være plassert på tur eller retur. Berederens coilstørrelse bør som tommelfingertall være minimum 0,2 m2 pr. kW varmepumpe. Dette gjelder av/på-regulerte varmepumper. Kapasitetsregulerte (f.eks. inverter) varmepumper kan vanligvis klare seg med mindre areal, og da gjelder tommelfingertallet for den effekten varmepumpen leverer ved tappevannsoppvarming. Dersom varmepumpen er for stor i forhold til coilstørrelse, kan den tilkobles tanksiden, mens det kalde tappevannet varmes opp i coilen. Alternativt kan plateveksler brukes for bedre varmeoverføring. Følg leverandørens anvisninger! I større anlegg som har flere varmepumper, kan for eksempel én av dem brukes også til tappevannsoppvarming (Figur 5).

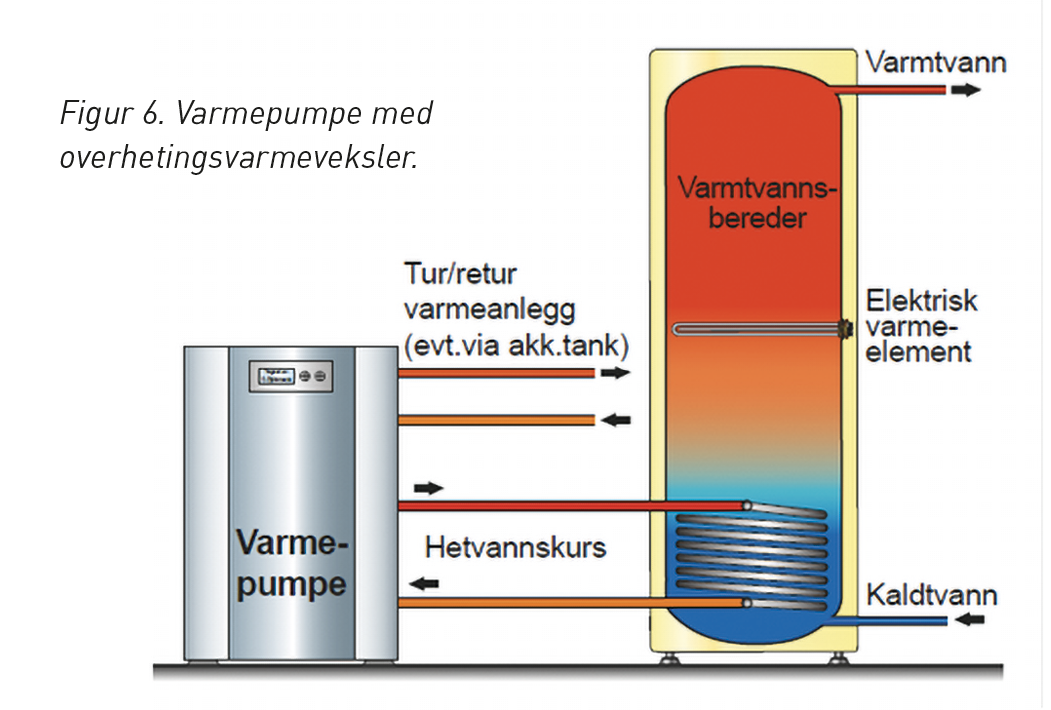

3. Oppvarming av tappevann med overhetingsvarmeveksler, også kalt «varmepumpe med hetvannskurs», kan levere en andel (typisk 10–20 %) av sin effekt med høyere temperatur. Dette er en vanlig løsning for større varmepumper, og brukes når energibehovet til tappevannsoppvarming utgjør en mindre andel av energibehovet til romoppvarming. Det er viktig å presisere at varmepumpen er avhengig av å kunne levere varme til varmeanlegget for å kunne levere «hetvann». Det vil si at bygget må ha et romoppvarmingsbehov for å kunne varme tappevann. Er andelen av energibehovet til tappevannsoppvarming større, anbefales det å kombinere med tappevannsprioritering som beskrevet over i pkt. 2. Se Figur 6.

Trenger du å vite mer:

Kontakt leverandøren av varmepumpa.
