325.45 Fjernvarme I
325.45 Fjernvarme I
Se også 315.55 – varmt forbruksvann fra fjernvarme
Generelt
Et fjernvarmeanlegg fungerer som et sentralvarmeanlegg, og kan forsyne en bydel eller en rekke bygg med energioppvarming og varmt tappevann. Anlegget kan benytte ulike energislag som spillvarme, avfall, varmepumper, bioenergi, sol og gass. I dag bruker de største fjernvarmeanlegg i Norge 70–80 % spillvarme fra industri, husholdningsavfall (som tidligere gikk til deponi), avfall fra trevirke, skogsavfall, bioolje og biogass. Bygg som er knyttet til fjernvarmeanlegget med varmevekslere (kundesentraler) har vannbåren varme med vanlige varmeavgivere. Kundene styrer selv varmen via SD-anlegg (sentral driftsovervåking) og termostater. Energiforbruket registreres og avregnes mot energimålere. Det skal alltid monteres filtre foran målerne. Nærvarmenett er et mindre fjernvarmenett eller en betegnelse på distribusjonsnettet mellom en vekslersentral og byggene i nærheten.
Hovedprinsipper
Det er to hovedprinsipper for bruk av fjernvarme i boliger/leiligheter:
- Direkte fjernvarme (vanlig brukt i nærvarmenett) – se Figur 1.
- Vannet fra fjernvarmeanlegget sirkulerer i kundens anlegg og avgir varme direkte, uten bruk av varmeveksler på oppvarmingssiden. Temperaturen i byggets varmeanlegg og i fjernvarme-nettet er den samme.
- Skal temperaturen være lavere i kundens anlegg, må det settes inn en shuntventil eller annen form for temperaturregulering på kursene i varmeanlegget.
- Fjernvarme til varmt tappevann må gå gjennom en varmeveksler eller en vannvarmer med tappespiral eller ytre magasin.
- Indirekte fjernvarme – se Figur 2.
Vannet fra fjernvarmeanlegget føres gjennom en veksler som deler anlegget i en primærside (fjernvarmesiden) og en sekundærside (kundens varmeanlegg). Det er altså ikke det samme vannet som sirkulerer på de to sidene av veksleren.
Indirekte fjernvarme kan ha undersentraler (gruppesentraler) som forsyner ett eller flere bygg (se Figur 3). Fra undersentralene føres gjerne varmtvann- og varmtvann-sirkulasjonsledninger til byggene sammen med varmerørene.
De fleste fjernvarmeleverandører velger indirekte system for å sikre forsyningen og sikkerheten best mulig. Det monteres kundesentraler med energimålere hos hver kunde. For å få totalkostnadene så lave som mulig, er det viktig at systemene prosjekteres med så store temperaturforskjeller (?T) som mulig.

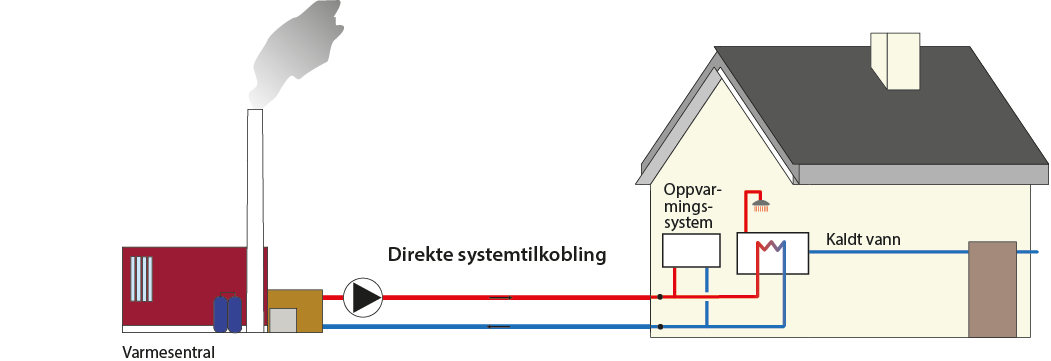

Figur 1. Direkte system – forenklet prinsipp.

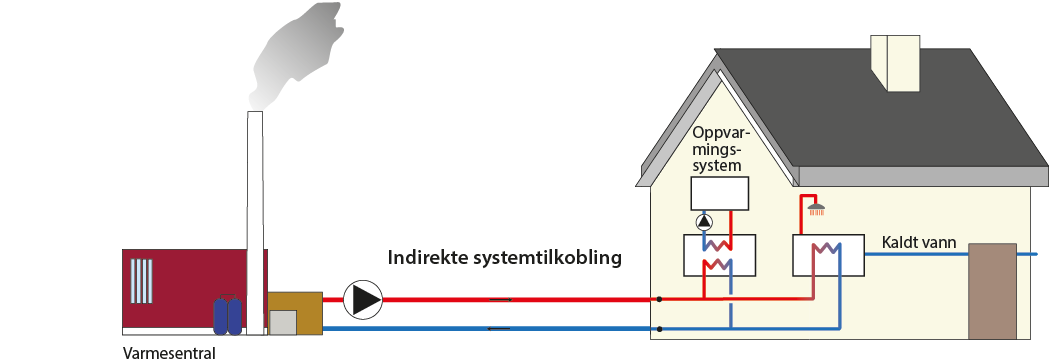

Figur 2. Indirekte system – forenklet prinsipp.

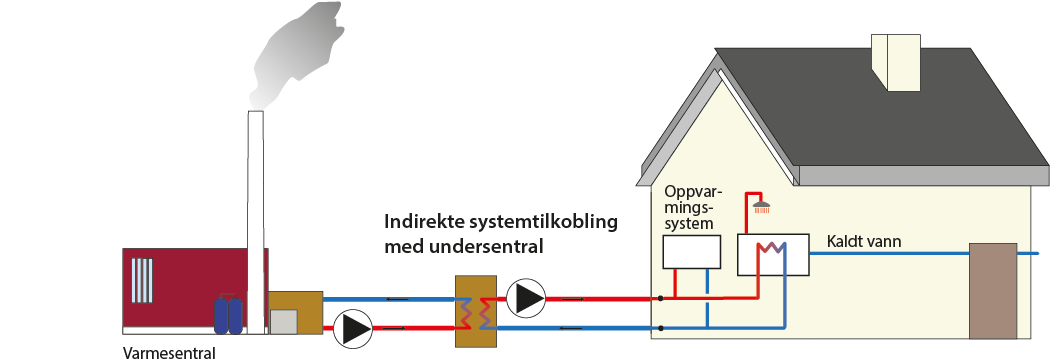

Figur 3. Indirekte system med undersentral – forenklet prinsipp.
Energikilder for fjernvarme

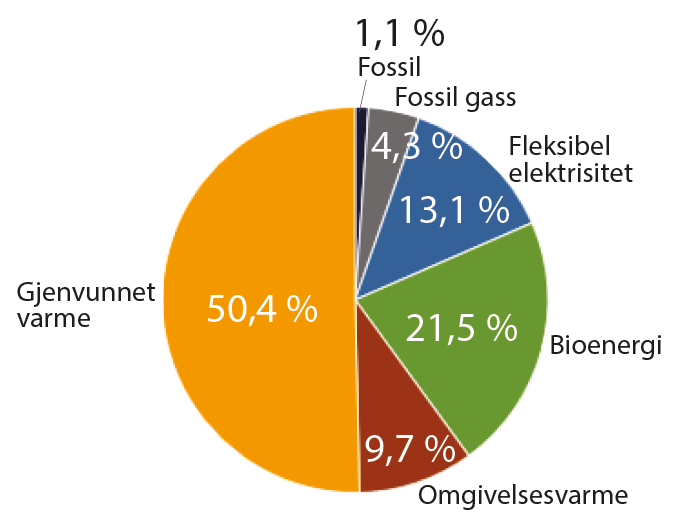

Figuren fra Norsk Fjernvarme viser benyttede energislag for fjernvarme (2016):
