325.46 Fjernvarme II

Se også 325.45 og 315.55

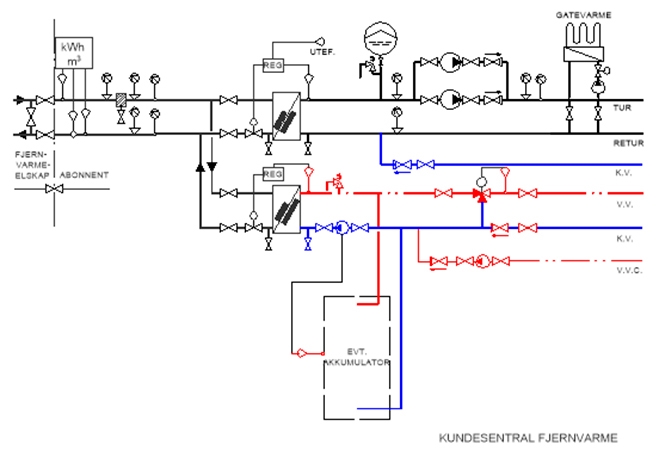

Fjernvarmeanleggene er delt inn i et primærnett (hovedrørene fra fjernvarmeleverandør til varmesentralene) og et sekundærnett (kundesentral og varmeanlegget i bygget). Primærnettet eies av fjernvarmeleverandøren og sekundærnettet av byggeieren. Med bakgrunn i Statkrafts beskrivelse presenteres noen alminnelige forhold og krav til de to nettene som kan brukes som huskeliste.

Primærnettet – forhold og krav

Turtemperatur

Maks. 115 °C–120 °C

Returtemperatur

Minst 65 °C

Trykket i nettet

0,5–2,0 MPa avhengig av lokalisering og årstid

Vannkvalitet

Dosert - Oksygenfritt - PH = 8,5–10 - pyranin, grønt, ufarlig fargestoff (for synliggjøring av lekkasjer) - noe slam

Differansetrykk hos kunde

0,07 MPa (dimensjonerende)

Rørledninger

Stålrør og deler skal være etter gjeldende standard og armaturer skal være dokumentert og CE-merket. Sveisearbeidet skal utføres av godkjente sveisere. Klamring og opphengsdetaljer skal være varmgalvanisert.

Termometre og følere

Skal ha lommer med innstikksfølere med lengde minst halve rørdiameteren. Termometerne skal graderes til 130 °C.

Manometre

Skal være gradert i trykkområdet (0–25 bar eller 0–2,5 MPa) og plasseres i turledningen foran/etter filter og i returledning. Manometrene skal ha stengeventil av stål og manometersløyfe.

Luftepotter

Plasseres i alle toppunkter med uttappingsledning til gulv.

Uttappingspunkter

Alle lavpunkter skal ha uttappingsventil med plugg.

Stengeventiler

Godkjente kuleventiler dersom ikke annet er beskrevet.

Isolering

Rør, ventiler og utstyr skal isoleres med mineralullskåler/matter.

Rørisolasjonstykkelse

Rørdim. DN	10–20	25–50	65–100	125–200
Tykkelse [mm]	40	60	60	80

Trykkprøving og merking

Anlegget skal trykkprøves og merkes etter gjeldende standarder.

Dokumentasjon

Anlegget skal dokumenteres med trykkprøverapporter.

Sekundærnettet – forhold og krav

Sekundærnettet er hydraulisk atskilt fra primærnettet med varmeveksler og har lavere trykk og temperatur enn primærnettet, og derfor noe mildere krav til rør og komponenter.

Turtemperatur	Maks. 80 °C (minimum 70 °C om sommeren).
Returtemperatur	60 °C eller lavere.
Trykket i nettet	0,2–0,5 MPa (2–5 bar).
Vannkvalitet	Som i primærnettet.
Differansetrykk hos kunde	0,07 MPa (dimensjonerende).
Rørledninger	Godkjente rør, klammer og deler tilpasset trykk og temperatur.
Termometere og følere	Som for primærsiden med gradering til 100 °C.
Manometre	Skal være gradert i trykkområdet (0–10 bar eller 0–1,0 MPa).
Luftepotter	Plasseres i alle toppunkter med uttappingsledning til gulv.
Uttappingspunkter	Alle lavpunkter skal ha uttappingsventil med plugg.
Stengeventiler	Godkjente kuleventiler dersom ikke annet er beskrevet.
Isolering	Som for primærnettet.
Trykkprøving og merking	Anlegget skal trykkprøves og merkes etter gjeldende standarder.
Dokumentasjon	Anlegget skal dokumenteres med trykkprøverapporter og FDV.
