Varme og tappevann
Moderne styringssystemer gjør det mulig å tilfredsstille nye energikrav kombinert med enkel montering.
Her vises skisser som viser tre ulike koblingsalternativer for kombinerte systemer for tappevann og romoppvarming.
Referanse: Varmetema AS.

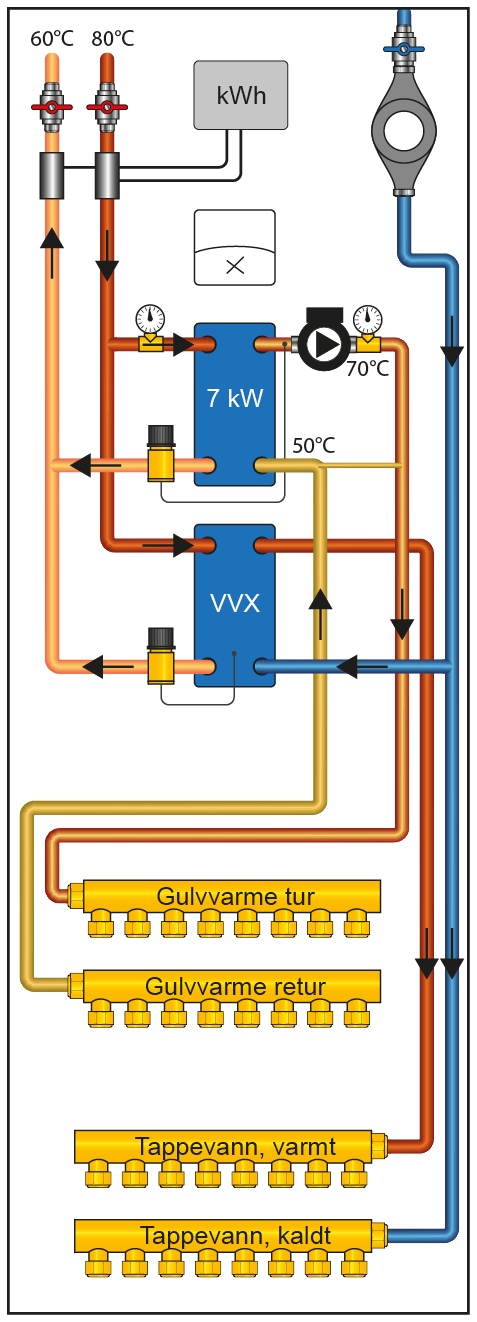

System for gulvvarme via varmevekslere og varmt vann via el-kjel.
Figur 1. Eksempel på kompakt skap med gulvvarmefordeler.

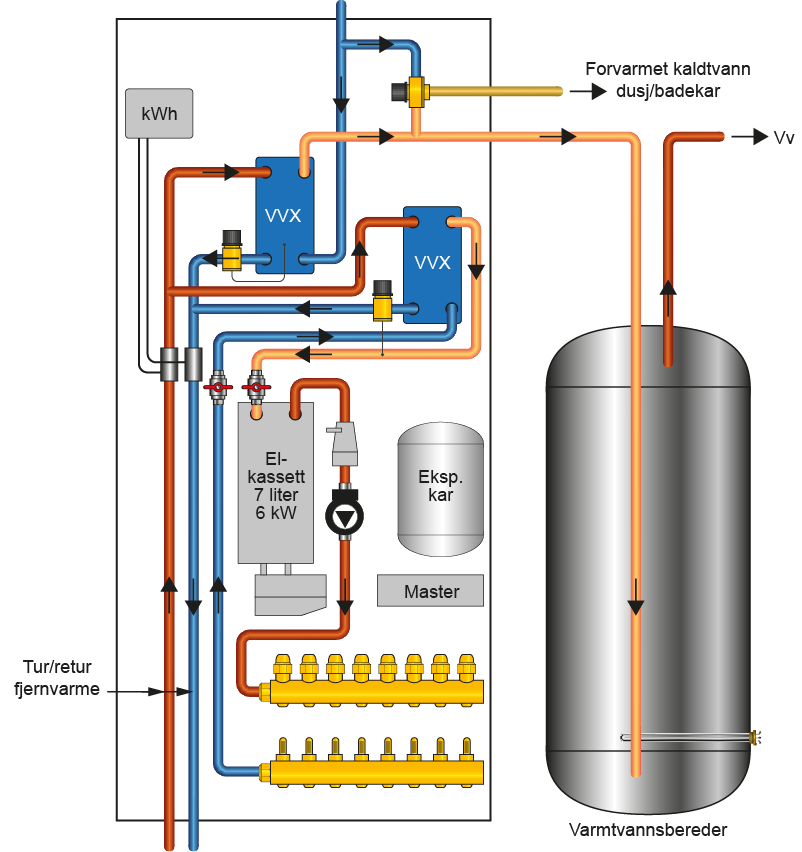

System for gulvvarme via varmevekslere. Varmt vann via veksler- og varmtvannsbereder.
Figur 2. Eksempel på kompakt skap gulvvarmefordeler og ettervarmebereder.
System for oppvarming med radiatorer.
Varmeveksler på varmt vannmomentanoppvarming.
Figur 3. Eksempel på en fjernvarmesentral.
* Dersom det er mulig bør vannvolumet for kjeler og vannvarmere tas ut fra katalogen på grunn av de store forskjellene fra fabrikat til fabrikat.
** Laveste/høyeste trykk: 1,0/2,3 bar. Laveste/høyeste temperatur: 5/50 °C.
*** Laveste/høyeste trykk: 1,0/2,3 bar. Laveste/høyeste temperatur: 5/50 °C.
