325.51 Røkgassanalyse

325.51 Røkgassanalyse

Generelt

Røykgassanalyse av en fyrkjel brukes for å bestemme kjelens fyringstekniske virkningsgrad eller forbrenningsvirkningsgrad. Det vil si anleggets virkningsgrad målt når brenneren går og vi kun tar hensyn til røkgasstapet ved forbrenningen. Må ikke forveksles med driftsvirkningsgrad eller kjelvirkningsgrad som tar hensyn til alle tap og som beregnes over et visst tidsrom.

Røykgassanalysen foretas etter samme prinsipper og med samme utstyr for brennere med biofyringsolje. Brennverdien er litt lavere for biofyringsolje, men røygasstapet måles etter samme verdier som for fossil olje.

Se 325.56.

Røykgasstapet

Røykgasstapet beregnes etter formelen:

QT = k · (Tr – Tl)/CO2

Fyringsteknisk virkningsgrad blir:

ηfyrteknisk = 100 – Qα [%]

Tr = røykgasstemperatur. Normal røkgasstemperatur er mellom 150 og 200 °C for godt isolerte piper, 240–280 °C for dårlig isolerte

Tl= temperaturen på forbrenningsluften, i praksis som regel lik fyrromstemperaturen

CO2 = karbondioksidinnholdet i røkgassen i %, bør ligge mellom 11 og 14 % (aldri under 10 %!).

I tillegg måles sottallet som skal være 0 eller 1.

Utstyr

På markedet finnes elektronisk analyseutstyr som gir deg fyringsteknisk virkningsgrad direkte.

Det mest brukte utstyret består imidlertid av:

  • Røykgasstermometer helst digitalt,
  • Romtermometer som måler temperaturen i fyrrommet
  • Sotpumpe for å måle sottallet
  • CO2-måler som fastsetter luftoverskuddet på grunnlag av CO2-innholdet i røykgassen

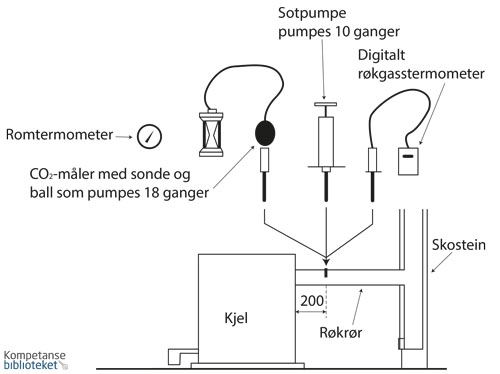

Plassering av måleutstyr til oljekjelanlegg.



Gjennomføring av røykgassanalysen

NB! Alle målinger bør foretas tre ganger, velg middelverdien av målingene.

  1. Ha alt utstyr klart, ferdig kalibrert og kontroller at det er boret hull i røykrøret fra kjelen for målinger, ca. 20 cm fra kjelen.
  2. Start oljebrenneren og la den gå ca. 1 minutt før målingene tar til.
  3. Sett inn et rent papir i sotpumpa og stikk sonden på røykgasspumpa inn til midten av røkrøret.
  4. Trekk pumpa langsomt 10 ganger for å få frem farge på papiret.
  5. Sjekk fargen på papiret og sammenlikne med sottallsjablongen.
  6. Sottallet bør være 0 eller 1. Er sottallet høyere, må luftspjeldet til brenneren åpnes mer.
  7. Nullstill skalaen på CO2-måleren slik at 0-streken står i væskenivå.
  8. Før sonden på CO2-måleren inn til midten av røkrøret, trykk ned nippelen på toppen og hold den fast.
  9. Pump inn røkgass ved å trykke inn gummiballen 18 ganger og hold ballen sammentrykt etter siste pumping.
  10. Slipp opp nippelen fra måleren med gummiballen sammentrykt.
  11. Snu CO2-måleren på hodet og tilbake igjen to ganger og les av CO2-innholdet.
  12. Mål røykgasstemperatur og fyrromstemperatur (bruk gjerne digitaltermometere).
  13. Regn ut fyringstapet og fyringsteknisk virkningsgrad etter formelen.
  14. Er du ikke fornøyd med resultatet, juster brenneren og foreta ny analyse.

Eksempel

Røykgasstemperaturen er 190 °C, fyrromstemperaturen er 24 °C, CO2-innholdet er målt til 12,8 % og sottallet er 1.

Røykgasstapet blir:

QT = k · (Tr – Tl)/CO2 = 0,6 · (190 – 24)/12,8 = 77,8 %

Fyringsteknisk virkningsgrad blir:

η = 100 – 7,78 = 92,22 %

Husk

1 liter (0,83 kg) lettolje tilsvarer en energi på 9,89 kWh (ca. 10 kWh) ved 100 % vinningsgrad.

Trenger du å vite mer?

Se Prenøk-blad 1.6.
