325.61 Røykkanaler

(Røykrør + skorstein)

Småhus og boligblokker på inntil 2 etasjer skal utstyres med skorstein. Det er unntak dersom boligen er tilknyttet fjernvarme eller på annen måte kan nyttiggjøre to andre tilstrekkelige og uavhengige energikilder. Ofte har rørleggerfirmaet ansvar for fyringsanlegget. En fyringsenhet eller et fyringsanlegg er i Teknisk forskrift til Plan- og bygningsloven definert som:

• ildstedet (kjelen) med brenner
• røykkanal
• matesystem for brensel (olje- og gassledninger etc.)

Rørleggerforetaket har ansvaret for at fyringsanlegget virker som forutsatt. Matesystem, kjel med brenner og røykkanal skal være avstemt mot hverandre. Virkningsgraden (325.51) skal være optimal, det skal ikke forekomme kondensering i røykkanalen, rommet skal tilføres nødvendig friskluft til forbrenningen. Skorsteiner skal være utført i ikke brennbare materialer og skal være motstandsdyktige mot korrosjon og mekaniske påkjenninger som vind og snø.

Røykgassmengden avhenger av brenseltype. Fyring med ved krever større røykkanal enn fyring med olje og gass. Ved valg av røykkanal må de ulike brenseltypene vurderes i forhold til diameter og høyde på skorsteinen. Tverrsnittet er avhengig av skorsteinshøyden, innfyrt effekt, røykgassmengde og temperatur, samt skorsteinens tetthet.

• For stort kanaltverrsnitt og lav høyde kan føre til kondensering i kanalen. Den kondenserte røykgassen er svært korrosiv og giftig og må unngås. Husk at: For hver liter olje som forbrennes utvikles 1 liter vann i form av vanndamp.
• For små røykkanaler kan føre til at skorsteinen ikke klarer å ta imot røykgassen som lett vil slå tilbake.
• Felles røykkanaler og utette kanaler gir dårlig trekk og luktulemper.
• Det skal være egen røykkanal fra oljefyrt kjel (ildsted med mekanisk tilførsel av forbrenningsluft)
• Røykkanalen skal være isolert slik at overflatetemperaturen ikke overstiger romtemperaturen med mer enn 60 °C.
• Avstand fra røykkanal til brennbart materiale skal være minst 100 mm.
• Røykkanalen skal ha samme tverrsnitt fra bunn til topp.

Elementpiper i rustfritt stål

Kanalene leveres som ferdige elementer i ulike størrelser og komponenter, og er et godt alternativ til murte skorsteiner. Alle elementene er isolert og finnes i T-rør, bend, beslag, overganger etc. Den glatte innvendige overflaten gir gunstige trekkforhold og minimal sjanse for kondensering, Lav vekt stiller ikke krav til fundamentering i småhus. Enkel montering med bajonettkoblinger betyr kortere monteringstid og forholdsvis lave installasjons- og driftskostnader. Rett dimensjonering er viktig. Følg derfor leverandørens anvisninger.

Røykgassvifter

Ofte kan det være gunstig å sette inn en røyksuger (røykgassvifte) på toppen av skorsteinen. Systemet har følgende fordeler:

• Korrekt trekk sikres til enhver tid ved hjelp av konstanttrykkregulering.
• Ingen falsk trekk gjennom skorsteinen, sugeren stopper når brenneren stanser.
• Behovsstyrt trekk, avhengig av kjelens ytelse.
• Røykkanalene kan gjøres mindre.
• Mindre fare for kondens.
• Flere kjeler kan tilknyttes samme skorstein.

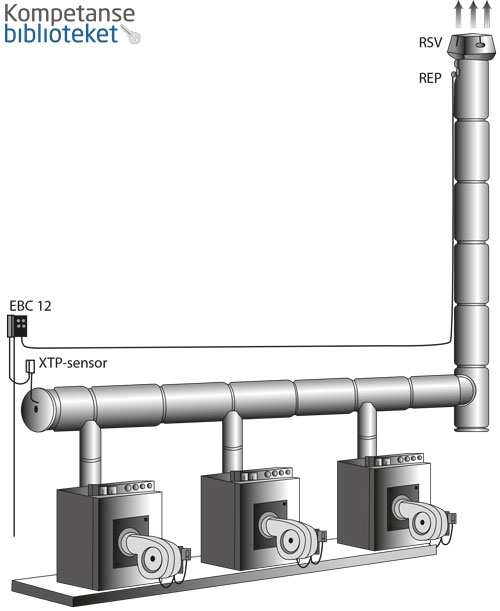

Figuren viser et Exhausto system med de vanlige komponentene.

Sammenkobling av flere oljekjeller med røykgassvifte.
