325.72 Biobrenselanlegg 2

Standard anleggstyper for boliger

Vedkjel og pelletskjel utstyres med en termisk sikkerhetsventil som åpner for gjennomstrømming av kaldt vann når temperaturen nærmer seg kokepunktet. Kaldtvannet går inn i en kjølespiral og til brutt avløp ved gulvet.

Dersom vedfyringsanlegget er tilkoplet et hydroforanlegg med vann fra brønn eller borehull, skal varmeanlegget utstyres med åpent ekspansjonskar.

Anlegg som fyres med pellets og vedfyringsanlegg tilkoplet hovedvannledningsnett kan ha trykkekspansjonskar. Av sikkerhetsmessige årsaker bør anlegget utstyres med 2 sikkerhetsventiler.

Biobrenselanlegg bør tilkoples én eller flere akkumulatorer tilpasset anleggets drift og størrelse. Akkumulatoren kan virke som en varmtvannsbereder med tappespiral. For sikker og alternativ drift kan akkumulatoren utstyres med elektriske kolber som dekker varmebehovet.

Mellom akkumulatoren og kjelen skal det monteres en pumpesentral som inneholder en treveisventil og sirkulasjonspumpe (ofte kalt ”Laddomat”) som skal sikre jevn temperatur inn på kjelen. Dette for å oppnå best mulig forbrenningsvirkningsgrad og å unngå kondensering av røykgassen. Ved oppstart av kjelen starter sirkulasjonspumpen når røykgasstemperaturen stiger til for eksempel 40 ˚C. Treveisventilen er da helt stengt mot akkumulatortanken(e) og vannet sirkulerer kun internt i kjelen og temperaturen stiger raskt. Når temperaturen inn på kjelen når ønsket temperatur, for eksempel 65 ˚C, blander ventilen inn kaldt vann fra bunnen av akkumuleringstanken slik at temperaturen inn på kjelen er konstant, så lenge temperaturen fra tanken er lavere enn 65 ˚C.

Ved strømbrudd kan en automatisk lading starte ved hjelp av selvsirkulasjon dersom rørene er lagt uten varmelås.

Shuntsentral med pumpe.

Ledningsdimensjonen mellom akkumulatortank og kjel velges i henhold til leverandørens anvisninger for å få nødvendig vannmengde gjennom systemet. Turledningen fra kjelen bør utstyres med en luftutskiller. Luft i ledningsnettet vil hindre sirkulasjonen og føre til driftsforstyrrelser.

En røykrørstermostat kan leveres som tilleggsutstyr til Laddomaten

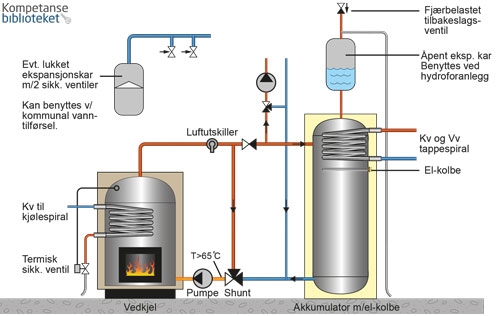

Eksempel på et vedfyringsanlegg opp til 50 kW.

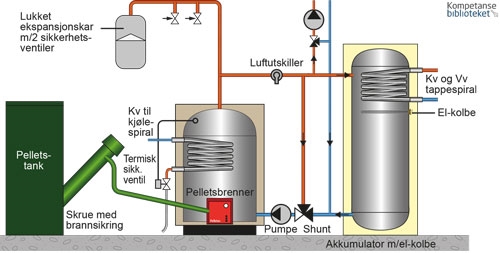

Eksempel på en pelletsanlegg for enebolig.
