325.75 Solenergianlegg 2

Et aktivt solvarmeanlegg består av:

• Solfanger(e)
• Styringsenhet med pumpe og ekspansjonskar.
• Akkumuleringstank, gjerne kombinert med vannvarmer/bereder.
• Lavtemperert vannbåret varmeanlegg med gulvvarme eller viftekonvektorer.
• Spisslastenergikilde (varmepumpe, el-kjel, biokjel e.l.) som sørger for å dekke energibehovet når solinnstrålingen er minimal.

I likhet med solceller utnytter solfangere solas stråler. Forskjellen er at mens solceller lager elektrisitet, brukes solfangerne til å varme opp vann. Solfangerne integreres gjerne i takkonstruksjonen, men kan også være frittstående. Solvarmeanlegget benyttes mest for oppvarming av tappevann, men overskuddsvarmen kan brukes til f.eks. romoppvarming eller bassengoppvarming.

Solfangerne er som regel 2–2,5 m² og har to hovedutførelser:
- Plane solfangere

• Drenerende: Solfanger tømmes for vann når pumpe stopper. Husk fall!
• Ikke drenerende: Vann tilsatt glykol. Bygges som et ordinært lukket varmeanlegg uten luft. Mest vanlige løsning.

- Vakuumrørsolfangere

• Heatpipe: Tørr varmeoverføring. Må vinkles typisk 20–70 grader for å fungere. Glykol sirkulerer kun gjennom manifold.
• U-pipe: Våt varmeoverføring. Glykol sirkulerer i hvert rør. Kan monteres i alle vinkler.

Fordeler med solvarmeanlegg:

• Solfangere omdanner 50–80 % av solinnstrålingen til varme.
• Robust og driftssikkert.
• Lang levetid. Plane solfangere 30–50 år.
• Lav returtemp og varmelager øker virkningsgraden og dekningsgraden.
• Temperatur 30–85 °C vanlige driftstemperaturer. (Stagnasjonstemp. ca. 180 °C for plane og 300 °C for vakuumrørsolfangere).
• Virkningsgraden til solfangerne øker 0,5 % per grad returtemperaturen senkes.
• Lett å betjene, enkel teknikk.
• Helautomatisk drift.
• Lite vedlikehold.

Huskeliste ved installasjon av solvarmeanlegg:

• Følg leverandørens anvisninger og bruk bare komponenter som tåler stagnasjonstemperaturen.
• Sikring mot overopphetning: Sikkerhetsventil som i tillegg til trykk, også føler temperatur i varmtvannsbereder og slipper ut litt varmtvann, er enkleste og billigste løsning (ikke-drenerende).
• Koking bør unngås, da glykolen blir noe forringet.
• Lengden på rør mellom solfanger og tank skal være kortest mulig.
• Solfangerne bør ikke plasseres i skygger fra bygningsutspring og trær.
• Sørvendt er best og sør-vest bedre enn sør-øst.
• Optimal helningsvinkel er 35–45 grader (brattere lengre nord).
• Velg heller brattere enn slakere vinkel.
• Utlufting skal kun skje når anlegget er kaldt, ellers slippes dampen ut, dvs. at solarvæsken tappes ut!

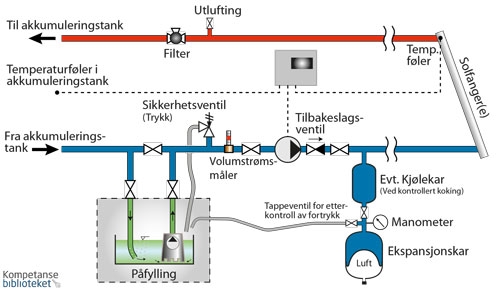

Figur 1. Typiske komponenter i et solvarmeanlegg.
Kilde: Vannbaserte oppvarmings- og kjølesystemer, David Zijdemans, Skarland Press AS, 2012.

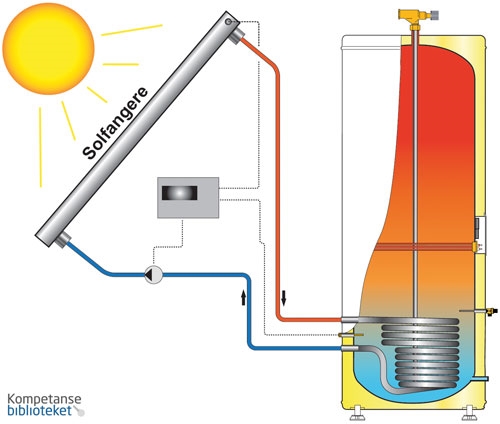

Figur 2. Eksempel på et solvarmeanlegg for tappevannsoppvarming.

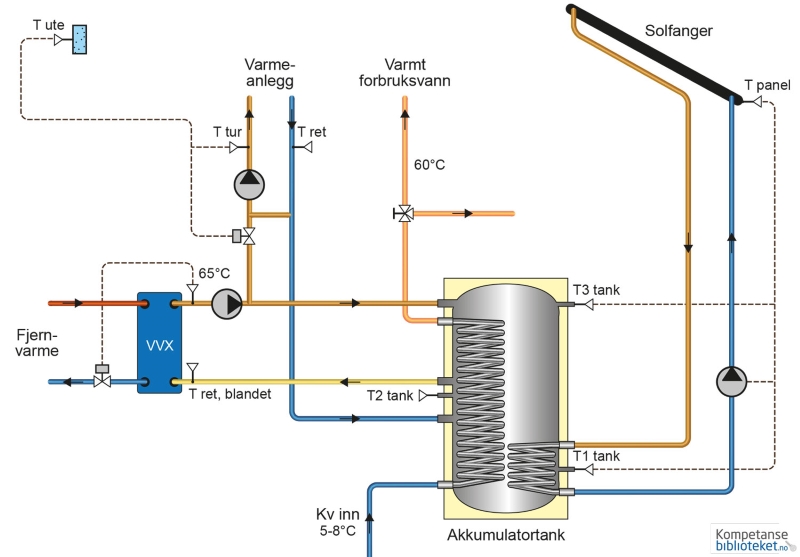

Figur 3. Kombianlegg med fjernvarme som spisslast.

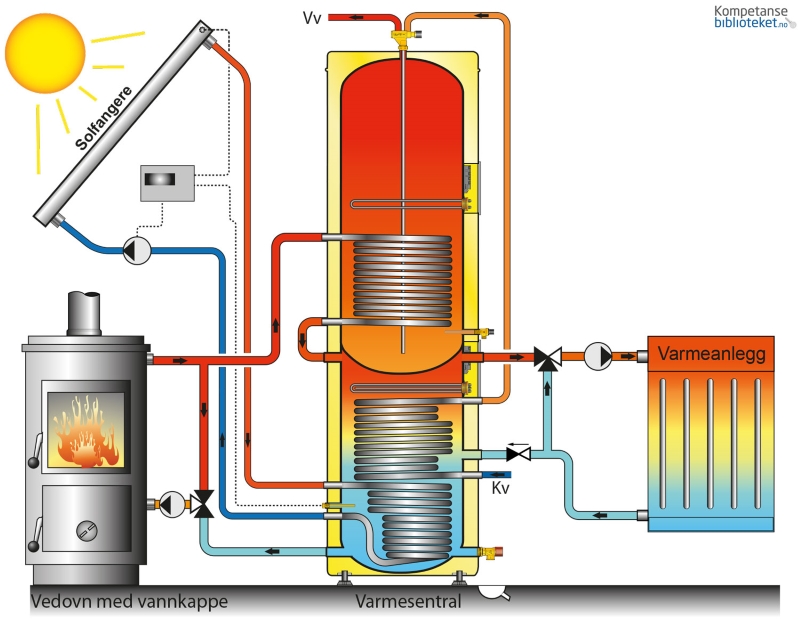

Figur 4. Typisk vedkjel for plassering i oppholdsrom kombinert med solfangere tilkoblet en varmesentral.
Kilde: Vannbaserte oppvarmings- og kjølesystemer, David Zijdemans, Skarland Press AS, 2012.
