325.82 Dimensjonering av energibrønner til væske/vann-varmepumper
Energibrønnen må dimensjoners slik at stemmer overens med størrelsen på varmepumpen.
Klimasone, bergartstype og grunnvannsbevegelse er viktige parametere ved dimensjonering. En riktig dimensjonert energibrønn vil sikre god og jevn drift av varmepumpen i en årrekke.
Tabellen under viser anbefalt totaldybde på energibrønnen. I parentes vises forslag til oppdeling i antall parallellkoblede brønner, slik at ikke trykktapet skal bli for høyt, basert på bruk av Ø40 mm kollektorrør. Tabellen er kun ment som veiledende og kan ikke ersatte dimensjonering med dataverktøy. Dersom det ønskes å ha færre, men dypere brønner, kan enten rørdiameteren økes eller det kan legges to parallelkoblede kollektorrør per brønn, slik at trykktapet ikke blir for høyt.
| Varmepumpe- størrelse [kW] | Årsmiddeltemperatur [°C] | |||
|---|---|---|---|---|
| 0–3 | 3–5 | 5–7 | > 7 | |
| Brønndybde* (antall brønner x dybde pr. brønn) [m] | ||||
| 6 | 180 | 150 | 130 | 120 |
| 8 | 240 (2x120) | 200 | 170 | 150 |
| 10 | 300 (2x150) | 260 (2x130) | 210 | 190 |
| 12 | 360 (2x180) | 300 (2x150) | 260 (2x130) | 220 |
| 15 | 440 (2x220) | 360 (2x180) | 320 (2x160) | 280 (2x140) |
| 17 | 510 (3x170) | 420 (2x210) | 380 (2x190) | 320 (2x160) |
| 24 | 680 (4x170) | 570 (3x190) | 480 (3x160) | 450 (3x150) |
| 30 | 950 (5x190) | 760 (4x190) | 680 (4x170) | 570 (3x190) |
| 40 | 1 190 (7x170) | 950 (5x190) | 850 (5x170) | 760 (4x190) |
| 60 | 1 710 (9x190) | 1 440 (8x180) | 1 260 (7x180) | 1 080 (6x180) |
Tabell 1. (Kilde: SVEP, GEOTEC og ABK AS.) *I tabellen er det forutsatt 5–10 m avstand til stabilt grunnvannsnivå og inntil 15 m løsmasser over fjell. Ved store vanninnslag, påviselig grunnvannsgjennomstrømning eller artesisk brønn (grunnvannet kommer opp av brønnen), kan total brønndybde reduseres noe.
Årsmiddeltemperaturen for området kan finnes i Klimadata M21 eller på met.no. Tabellen under viser årsmiddeltemperaturen for utvalgte steder i Norge.
| Sted | Årsmiddeltemperatur Tm [°C] |
|---|---|
| Karasjok | -1,6 |
| Tromsø | 3,0 |
| Bardufoss | 0,7* |
| Bodø | 5,0 |
| Mo i Rana | 2,8* |
| Trondheim | 4,8* |
| Røros | 1,0 |
| Kristiansund N | 6,6* |
| Gardemoen | 4,8 |
| Bergen | 8,1 |
| Stavanger | 7,5* |
| Kristiansand S | 6,6* |
| Oslo (Blindern) | 6,4 |
Tabell 2. Klimadata for et utvalg steder i Norge. Data hentet fra Klimadata M21 med dataperiode 1981–2005. (*= data fra 1961–1990)
Termisk responstest
For større, med mer enn 2 000 brønnmeter, anbefales det å kjøre en såkalt reponstest på en brønn, før rester bores. Måldata fra responstesten så for kostnads- og driftsoptimal dimensjonering av brønnparken. I tillegg til å avdekke virkelig varmeledningsevne i fjellet, gjøres også målinger av grunnvannsnivå og temperaturgradiant i brønnen i forbindelse med en termisk responstest.

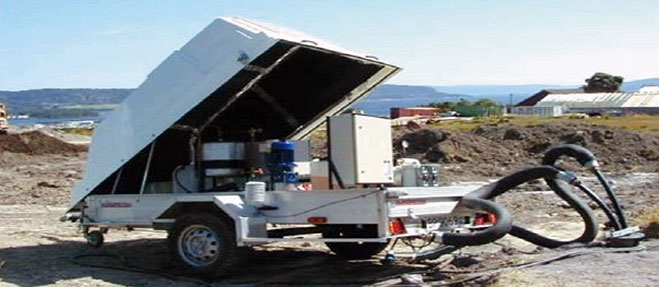

Figur 2. Rigg for termisk responstest. Kilde: Geoenergi AS.
