Hvorfor isoleres rørene?
Rør isoleres mot varmetap, kondens, frost, støy og brann.
Til de forskjellige områdene brukes ulike materialer.
Her skal vi kun se på isolasjon mot varmetap og viser til andre sider i boka som omhandler støy og brann.
En europeisk standard, NS-EN 12828 stiller strenge krav til rørisolering på grunn av sparing av energi.
Eksempel på nødvendig isolasjonstykkelse for å tilfredsstille standarden ved varmtvannstemperatur på 80 °C og romtemperatur på 20 °C med Glava Tapelock Rørskål:
Driftstid 8 mnd. pr år):

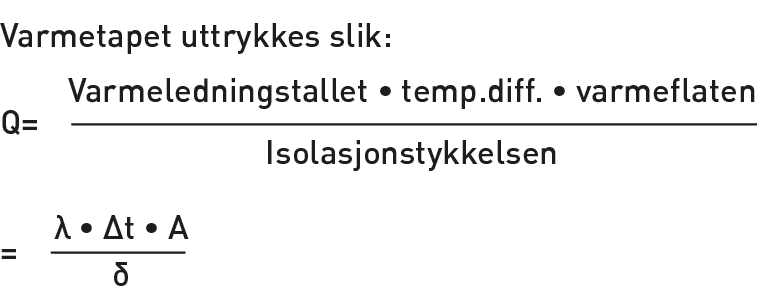

Fleksible rørskillere har dårligere ?-verdi. Det betyr ca. 20 % større isolasjonstykkelse. Varmeledningstallet uttrykker materialets isolasjonsevne i W pr. meter og °C (eller kelvin K). Ulike materialer har forskjellige isolasjonsevne:

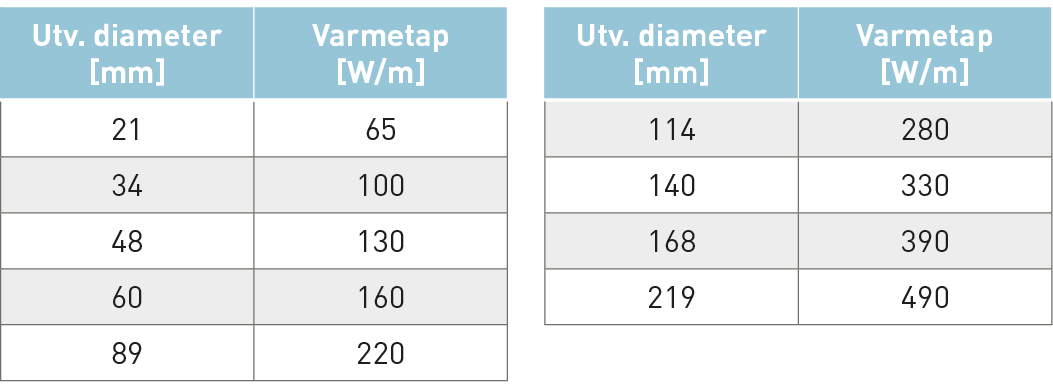

Et uisolert rør avgir mye varme. Tabellen viser hvor mye varme et svart rør avgir per meter ved 80 °C vanntemperatur og 20 °C romtemperatur, dvs. ?t = 60 °C. Det vil si at uisolerte 1” (34 mm) tur/retur rør gjennom en normal etasjehøyde på 2,5 m avgir:
Varmetap
Utv. diameter | Isolasjonstykkelse |
DN 10–15 | 20 mm |
DN 20–25 | 30 mm |
DN 32–40 | 40 mm |
DN 50–80 | 50 mm |
DN 100–150 | 60 mm |
DN 200–300 | 80 mm |

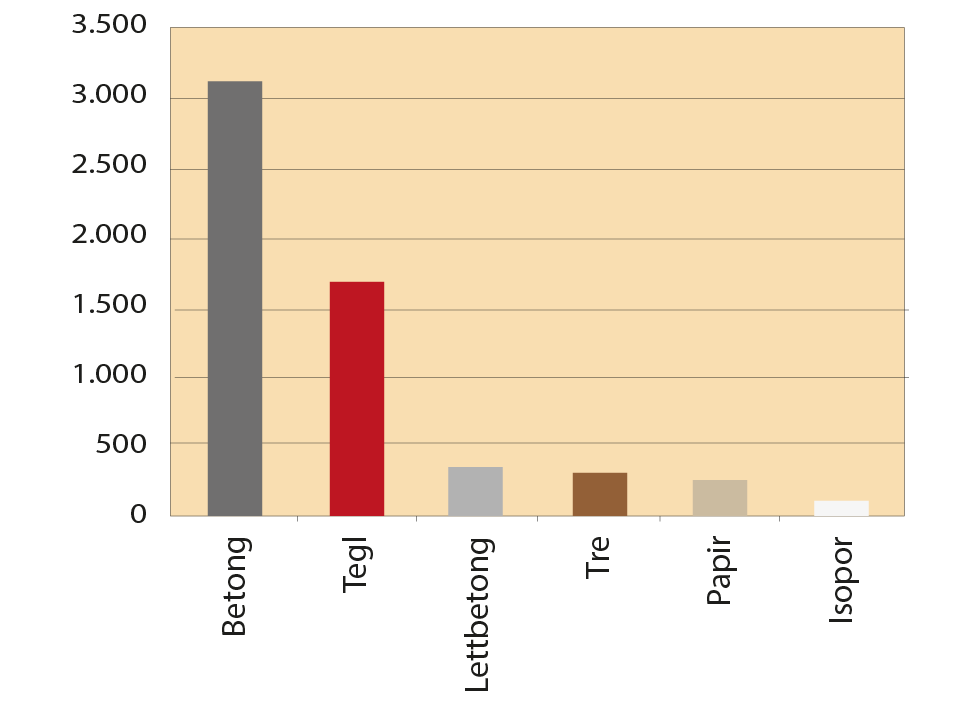

Figur 1. Figuren viser at 100 mm isopor tilsvarer en tykkelse på
ca. 3.100 mm betong eller ca. 300 mm treverk.
Det vil si at uisolerte 1” (34 mm) tur/retur rør gjennom en normal etasjehøyde på 2,5 m avgir:
2 • 2,5 • 100 W = 500 W eller like mye som en radiator i et rom på ca. 10 m2.
Tabell over de viktigste isolasjonsmaterialene for rørinstallasjoner: | |||||
Materiale | Bruksområder | Tykkelser | Egenvekt | Varme-ledningsevne | Leverandør |
Glassull | Varmeledninger | 200–100 mm | 75 kg/m3 | +10 °C = 0,032 | Glava |
Celle-gummi | Kondensisolering | 9–32 mm | 50 kg/m3 | -20 °C = 0,034 | Glava Armacell |
Steinull | Varmeledninger | 20–100 mm | 90 kg/m3 | +10 °C = 0,034 | Rockwool |
Isopor | Frostsikring av vann- og avløpsledninger | 20–50 mm | 30–50 | +10 °C = 0,038 | Jackon |
