Varmetap fra uisolerte rør
Varmetap fra uisolerte rør og ventiler er betydelig. Varmetapet er blant annet avhengig av temperaturforskjellen mellom varmemediet og romtemperaturen, rørdiameteren og rørmaterialet. Tabell 1 viser varmetapet fra sorte stålrør.
En tommelfingerregel sier at varmetapet fra uisolerte rør er ca. 10 ganger større enn fra et isolert rør. Forskjellene blir større ved høye medietemperaturer og ved store rørdimensjoner.
Isoleringstykkelse for GLAVA Rørskål [mm] | ||||||
Rør- [mm] | 35 °C | 55 °C vanntemp. | 80 °C vanntemp. | |||
Antall mnd. driftstid: 12 | 8 | 12 | 8 | 12 | 8 | |
10 | 20 | 20 | 20 | 20 | 20 | 20 |
12 | 20 | 20 | 20 | 20 | 20 | 20 |
15 | 20 | 20 | 20 | 20 | 20 | 20 |
18 | 20 | 20 | 20 | 20 | 30 | 20 |
22 | 20 | 20 | 20 | 20 | 30 | 20 |
28 | 20 | 20 | 20 | 20 | 30 | 30 |
35 | 20 | 20 | 30 | 30 | 40 | 30 |
42 | 20 | 20 | 30 | 30 | 50 | 30 |
48 | 20 | 20 | 30 | 30 | 50 | 40 |
54 | 20 | 20 | 30 | 30 | 50 | 40 |
60 | 30 | 20 | 40 | 40 | 60 | 40 |
76 | 30 | 20 | 4 | 40 | 60 | 40 |
89 | 30 | 20 | 40 | 40 | 60 | 50 |
114 | 30 | 30 | 50 | 50 | 80 | 50 |
Tabell 1. Forutsetninger varme rør: Omg.temp = +20 °C . Tradisjonelle stive rørskåler type GLAVA® Rørskål , lambda 10 °C = 0,033 W/mK. Ved å benytte bøybare rørskåler må man gå opp en isolasjonstykkelse pga. dårligere isoleringsegenskaper. Kilde: Glava AS.
Universalrørskål | |||||
Rørdiam. [mm] | Isoleringstykkelse [mm] | ||||
20 | 30 | 40 | 50 | 60 | |
15 | x | x | |||
18 | x | x | |||
22 | x | x | x | ||
28 | x | x | x | x | |
35 | x | x | x | x | |
42 | x | x | x | x | x |
48 | x | x | x | x | x |
54 | x | x | x | x | x |
60 | x | x | x | x | x |
70 | x | x | x | x | |
76 | x | x | x | x | |
89 | x | x | x | x | |
114 | x | x | |||
Tabell 2. Lagerførte dimensjoner (Rockwool AS).
Varmetapet fra ventiler kan lett overstige varmetapet fra resten av et godt isolert anlegg. Det er derfor viktig å isolere ventiler, flenser og spindler. En 50 mm uisolert ventil har et varmetap tilsvarende
2 meter uisolert rør og 15 meter isolert rør:
Uisolert: | Temp.diff. [K] | Tilsvsvarer uisolert rør [m] | Tilsvarer [m) |
50 mm ventil | 50 | 2 | 15 |
100 mm ventil | 100 | 2 | 30 |
50 mm flens | 50 | 0,6 | 4,5 |
100 mm flens | 100 | 0,6 | 9 |
Tabell 3. Isolering av ventiler.

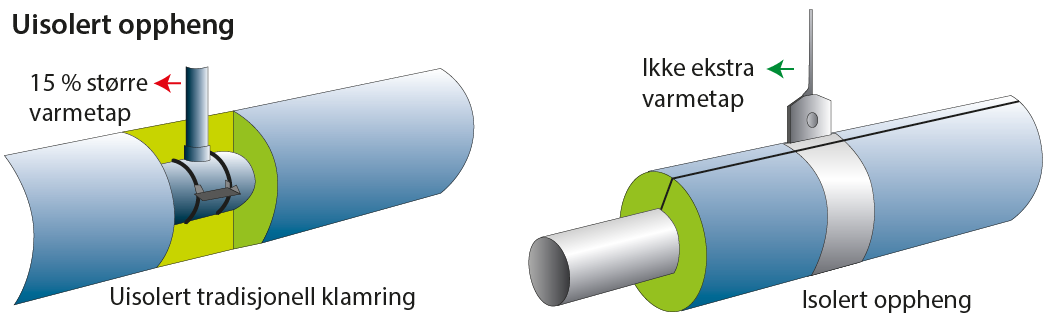

Et gjennomgående oppheng (pendel) gir opptil 15 % større varmetap:
Isolasjonsklasser

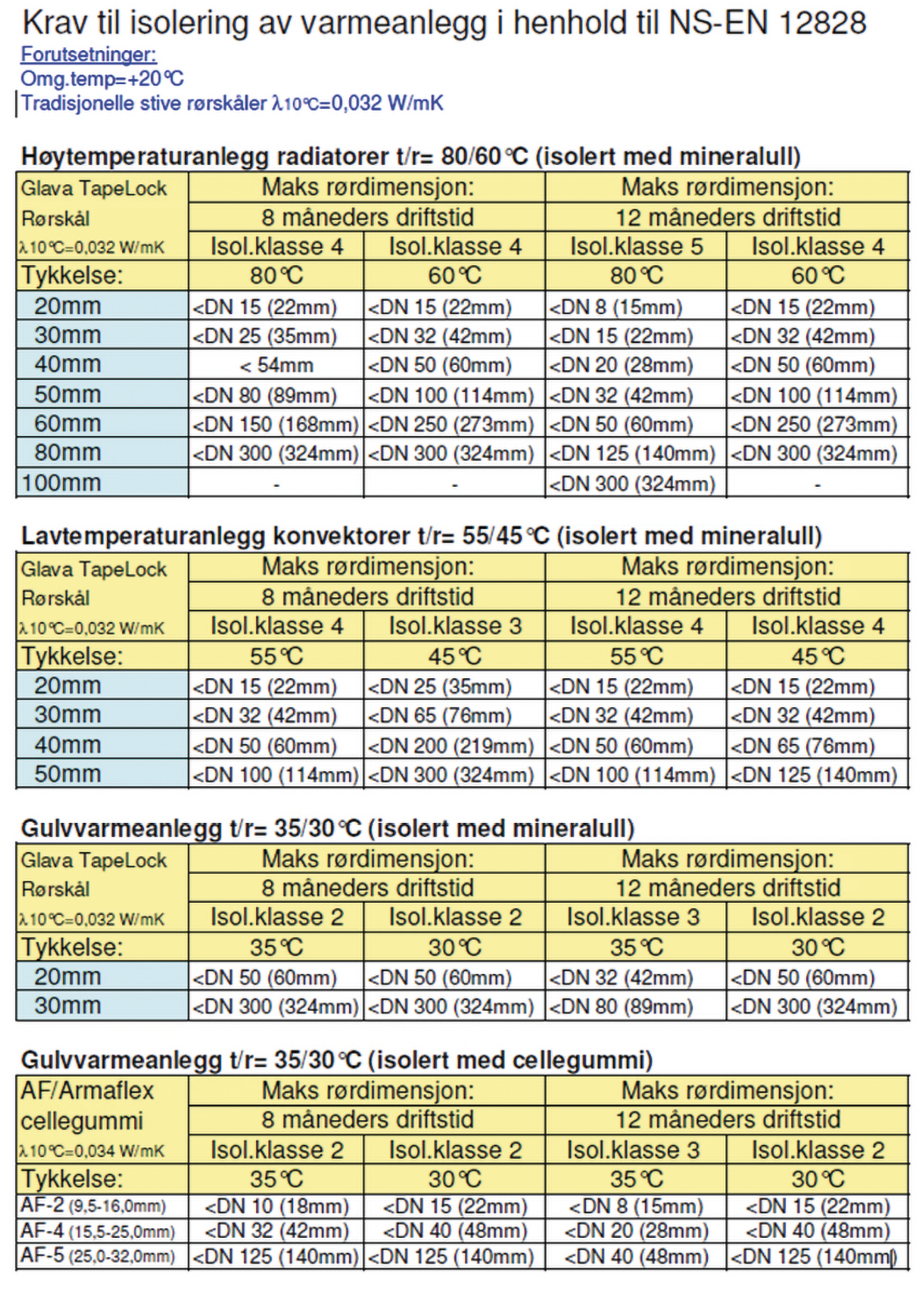

I NS-EN 12828 er det angitt ulike isolasjons-klasser. Inndelingen tar utgangspunkt i driftstid og differansen mellom medietemperatur og romtemperatur.

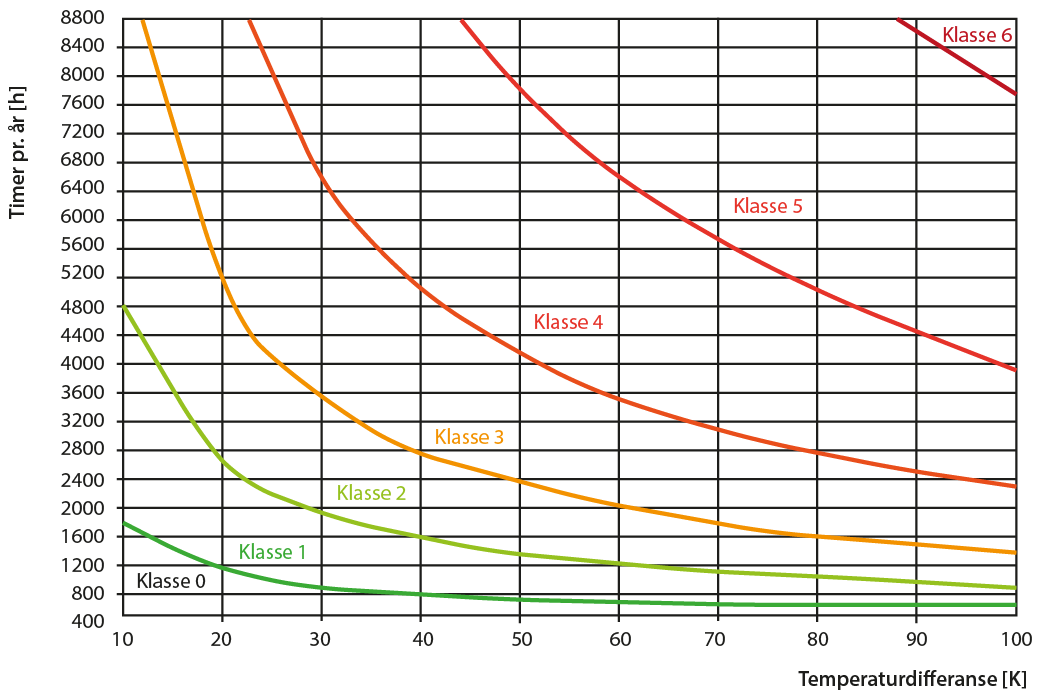

Diagrammet viser driftstid i timer på y-aksen og temperaturdifferanse på x-aksen.
Lav driftstid og lav temperatur differanse
= lav klasse.
De fleste fordelingsledninger for varme-anlegg og varmt tappevann finner vi i klasse 3 og 4.
Figur 1 og 2. Kilde: Rockwool AS.
