Hva er et kontrollventilsett?

Et kontrollventilsett skiller vannforsyningen og sprinkleranleggets rørnett. Det er ulike krav til kontrollventilsettet avhengig av hvilken anleggstype det er og hvilken standard sprinkleranlegget utføres etter (NS-EN 12845 eller NS-EN 16925). Felles for dem er at det skal være:

  • Overvåket avstengingsmulighet
  • Tilbakeslagssikring
  • Alarmfunksjon ved utløst sprinkler
  • Mulighet for å teste alarmfunksjon
  • Mulighet for trykkavlesning oppstrøms og nedstrøms kontrollventilen (vannforsyningssiden og sprinkleranleggssiden).
  • Mulighet for å drenere sprinkleranlegget.

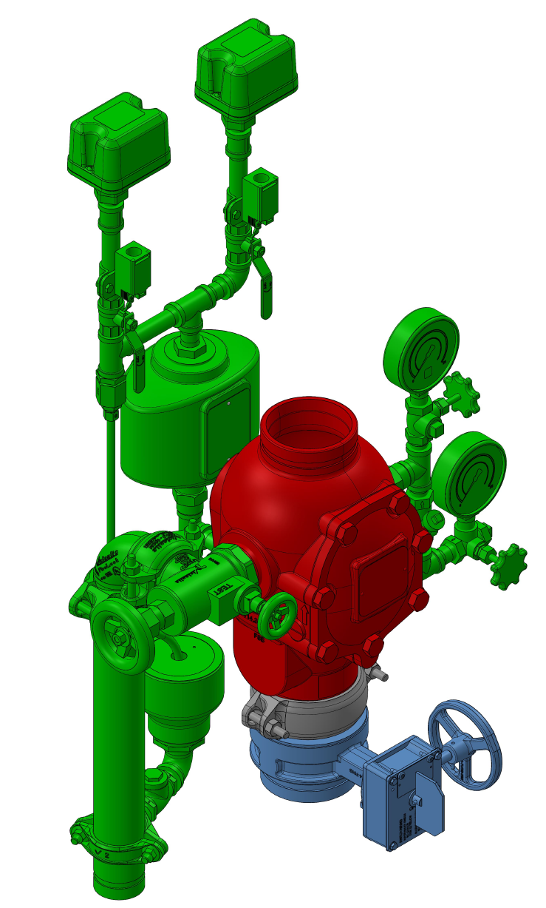

Figur 1: Kontrollventilsett for våtanlegg utført etter NS-EN 12845. (Bilde fra Victaulic)

På figuren over ivaretar avstengingsventil (blått) avstengingsmuligheten, alarmventilen (rødt) tilbakeslagssikringen (ikke kategorisert iht. NS 1717) og tilbehøret (grønt) de andre funksjonene. Kontrollventilsettet bør plasseres lett tilgjengelig i et teknisk rom med sluk. Dette sørger for effektivt service- og vedlikeholdsarbeid og at eventuelt vannsøl ivaretas på en god måte. Et annet tiltak for å ivareta effektivt service- og vedlikeholdsarbeid, er å installere en stengeventil umiddelbart etter kontrollventilsettet. På denne måten unngår man unødvendige nedtappinger med utskiftning av vann, inert gass eller luft på anleggene. Denne ventilen må være overvåket å gi B-alarm (teknisk alarm) hvis ventilen stenges. Hvert kontrollventilsett skal tydelig merkes med systemnummer, hvilken fareklasse anlegget tilhører, dimensjoneringskriterier og trykk- og vannmengdekrav. Alle komponenter som tilhører kontrollventilsettet, skal også merkes og informasjon om funksjoner opplyses om iht. standardene. Dette står under punkt 18.2.3 Kontrollventilsett i NS-EN 12845 og punkt 16.2.3 Kontrollventilsett i NS-EN 16925.

Som en hovedregel bør stengeventiler holdes stengt, for alt annet enn oppfylling, inntil alarmfunksjoner er testet og operative.

Under presenteres kontrollventilsett for de tre mest brukte anleggstypene.

Kontrollventilsett for våtanlegg prosjektert og bygget etter NS-EN 12845

Vannet fra vannkilden (som regel hovedvannledningen) føres via en stengeventil inn i alarmventilen. Alarmventilen er en klaffventil med fjær, som holder seg lukket når trykket i sprinkleranlegget er likt på begge sider av ventilen. På ventilen er det montert en by-pass ledning mellom vannforsyningen og sprinkleranleggssiden. By-pass ledningen har en tilbakeslagsventil som hindrer vannet i og å strømme fra sprinkleranleggssiden til vannforsyningssiden. Det er montert et manometer for trykkavlesning på hver side av tilbakeslagsventilen. Trykket fra vannforsyningen varierer, men på grunn av tilbakeslagsventilen vil trykket som kan leses av på sprinkleranleggssiden være stabilt. Trykket som leses av her vil derfor være likt eller høyere enn på vannforsyningssiden. Når vanntrykket synker i sprinkleranlegget (ved utløsning eller drenering/test), åpner klaffen og sørger for kontinuerlig vanntilførsel. Dette varsles med en alarm. Alarmen gis ved hjelp av en hydraulisk alarmklokke og/eller ved hjelp av en trykkbryter som sender signal til brannalarmanlegget. Når klaffen i alarmventilen åpner, strømmer vann fra alarmventilen gjennom "alarmledningen" via et retardasjonskammer til det alarmgivende utstyret. Årsaken til at man har et retardasjonskammer er at man ikke ønsker at alarmen går ved plutselige trykkøkninger i vannforsyningen. Den forsinker signalet og hindrer dermed falske alarmer. Når anlegget igjen er i normal drift, stenger klaffventilen og vannet i retardasjonskammeret føres ut gjennom dryppventilen. Kontrollventilsettet er utstyrt med en testventil (for å teste alarmsignaler) og en dreneringsventil for full drenering av sprinkleranlegget. På nye anlegg bruker man sjeldent hydraulisk alarmklokke i Norge. Den kan erstattes med to trykkbrytere. Det kreves da at trykkbryterne kan testes uavhengig av hverandre og at stengeventilene før trykkbryterne er overvåket og gir b-alarm (teknisk alarm) når de stenges.

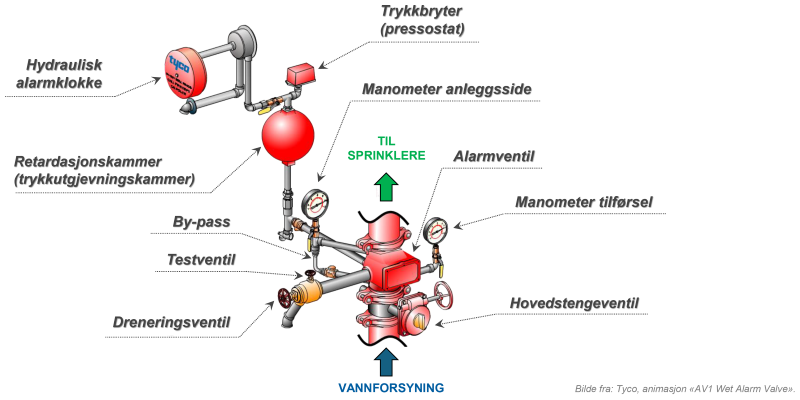

Figur 2. Kontrollventilsett for våtanlegg, kilde Tyco

  • Alarmventil: Klaffventil som i praksis fungerer som en tilbakeslagsventil og er det fysiske skillet mellom vannforsyningen og sprinkleranlegget. Alarm-, drenerings-, test- og trykkavlesingsfunksjoner er direkte tilknyttet alarmventilen.
  • Hovedstengeventil: Plassert før alarmventilen. Skal låses (med rem og hengelås eller tilsvarende) i åpen stilling og være overvåket (gi B-alarm (teknisk alarm) hvis ventilen stenges. Ventilen skal stenges i klokkeretningen og ha en indikator som tydelig viser om ventilen er åpen eller stengt.
  • Manometer oppstrøms og nedstrøms: Vise trykket oppstrøms alarmventilen (vanntilførsel) og nedstrøms alarmventilen (sprinkleranleggstrykket).
  • Dreneringsventil: For drenering av anlegget ved service- og kontrollarbeid. Dimensjonen er som regel DN 50 og dreneringsvannet skal føres til fast avløp.
  • Testventil: For testing av alarmfunksjoner. Testventilen skal simulere utløst sprinkler og ha dimensjon på 15 mm. Monteres som regel ved siden av dreneringsventil og bruker samme avløp.
  • Retardasjonskammer (trykkutgjevningskammer): Plasseres før alarmgivende utstyr (hydraulisk alarmklokke og/eller trykkbryter(e)) og har til hensikt å hindre utløst alarm ved plutselig trykkøkning i vannforsyningen. Ved utløst sprinkler tar det ca. 10-15 sekunder før kammeret er fylt opp.
  • Trykkbryter (pressostat): Gir lokal og ekstern A-alarm (brannalarm) ved utløst sprinkler via brannalarmanlegget.
  • Hydraulisk alarmklokke: Plasseres på yttervegg og gir lokal brannalarm (brukes sjeldent på nye anlegg i Norge).
  • Dryppventil: Tømmer alarmledningen for vann etter utløst sprinkler eller ved test av anlegget.

Kontrollventilsett for tørranlegg prosjektert og bygget etter NS-EN 12845

Kontrollventilsettet for et tørranlegg har mange likhetstrekk med et kontrollventilsett for våtanlegg, men enkelte ting skiller dem. I et tørranlegg er vannet i sprinkleranleggets rørnett erstattet med trykksatt luft eller nitrogen. Alarmventilen er en klaffventil og klaffen blir skillet mellom vannforsyningen og sprinkleranleggets rørnett. Lufttrykket i systemet er betydelig lavere en vanntrykket, derfor er ventilen utstyrt med en spesiell hengsling av klaffen som gjør at den kan være lukket selv om vanntrykket er fem ganger så stort som lufttrykket i systemet. For å opprettholde rett trykk, må det monteres en luftkompressor eller en Nitrogen generator. Det er krav til hvor lang tid det skal ta fra et sprinklerhode løser ut til det kommer vann ut av det. Hvis det er lange rørstrekk kan det være behov for å installere en akselerator som sørger for at vannet kommer raskere. Alarmfunksjonen er stort sett den samme som for et våtanlegg. På lik linje som et våtanlegg er kontrollventilsettet utstyrt med en testventil (for å teste alarmfunksjoner) og en dreneringsventil for full drenering av sprinkleranlegget (dersom anlegget for eksempel har løst ut).

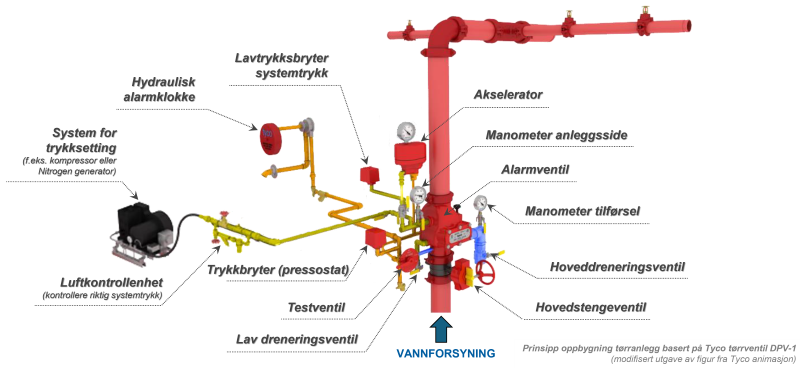

Figur 3. Kontrollventilsett for tørranlegg, kilde Tyco

  • Alarmventil: Klaffventil som i praksis fungerer som en tilbakeslagsventil og er det fysiske skillet mellom vannforsyningen og sprinkleranlegget. Alarm-, drenerings-, test- og trykkavlesingsfunksjoner er direkte tilknyttet alarmventilen
  • Hovedstengeventil: Plassert før alarmventilen. Skal låses (med rem og hengelås eller tilsvarende) i åpen stilling og være overvåket (gi B-alarm (teknisk alarm) hvis ventilen stenges. Ventilen skal stenges i klokkeretningen og ha en indikator som tydelig viser om ventilen er åpen eller stengt.
  • Manometer oppstrøms og nedstrøms: Vise trykket oppstrøms alarmventilen (vanntilførsel) og nedstrøms alarmventilen (sprinkleranleggstrykket).
  • Dreneringsventil: For drenering av anlegget ved service- og kontrollarbeid. Dimensjonen er som regel DN 50 og dreneringsvannet skal føres til fast avløp.
  • Lav dreneringsventil: For å tømme nedre del av alarmventilen.
  • Testventil: For testing av alarmfunksjoner. Testventilen skal simulere utløst sprinkler og ha dimensjon på 15 mm. Monteres som regel ved siden av dreneringsventil og bruker samme avløp.
  • Trykkbryter (pressostat): Gir lokal og ekstern A-alarm (brannalarm) ved utløst sprinkler via brannalarmanlegget.
  • Hydraulisk alarmklokke: Plasseres på yttervegg og gir lokal brannalarm (brukes sjeldent på nye anlegg i Norge).
  • Dryppventil: Tømmer alarmledningen for vann etter utløst sprinkler eller ved test av anlegget.
  • System for trykksetting: Luftkompressor eller Nitrogen generator. Trykksetter og opprettholder trykket på anleggssiden av kontrollventilsettet.
  • Luftkontrollenhet: Sørger for at luftkompressoren eller Nitrogen generatoren holder riktig systemtrykk.
  • Lavtrykksbryter, systemtrykk: Gir alarm dersom trykket på anleggssiden faller under settpunkt.
  • Akselerator: Akselerator installeres dersom det er behov. Den sørger for at alarmventilen aktiveres raskere ved utløst sprinkler.

Kontrollventilsett for våtanlegg prosjektert og bygget etter NS-EN 16925

Kontrollventilsettet for boligsprinkleranlegg har vanligvis en enklere oppbygning enn de som er bygget etter NS-EN 12845. Den består av en hovedstengeventil, tilbakeslagsventil, strømningsvakt, manometer(e) og en prøve- og dreneringsventil.

Figur 4. Prinsippskisse, kontrollventilsett for boligsprinkler.

  • Tilbakeslagsventil: For å hindre tilbakestrømming.
  • Hovedstengeventil: Plasseres foran de andre komponentene. Skal låses (med rem og hengelås eller tilsvarende) i åpen stilling og være overvåket (gi B-alarm). Ventilen skal stenges i klokkeretningen og ha en indikator som tydelig viser om ventilen er åpen eller stengt. FG-930
  • Manometer oppstrøms og nedstrøms: Vise trykket oppstrøms tilbakeslagsventilen (vanntilførsel) og nedstrøms tilbakeslagsventilen (sprinkleranleggstrykket). For anlegg prosjektert og bygget som systemtype 1 anlegg, er det ikke krav om manometer oppstrøms kontrollventilen. System type 1 anlegg installeres sjeldent i Norge.
  • Strømningsvakt: Gir A-alarm (brannalarm) ved vannstrøm. Det skal være mulig å prøve strømningsvakten. Kan erstattes med en trykkbryter, men det gjøres sjeldent.
  • Prøve- og dreneringsventil: For drenering av anlegget ved service- og kontrollarbeid. Dreneringsvannet bør føres til fast avløp.

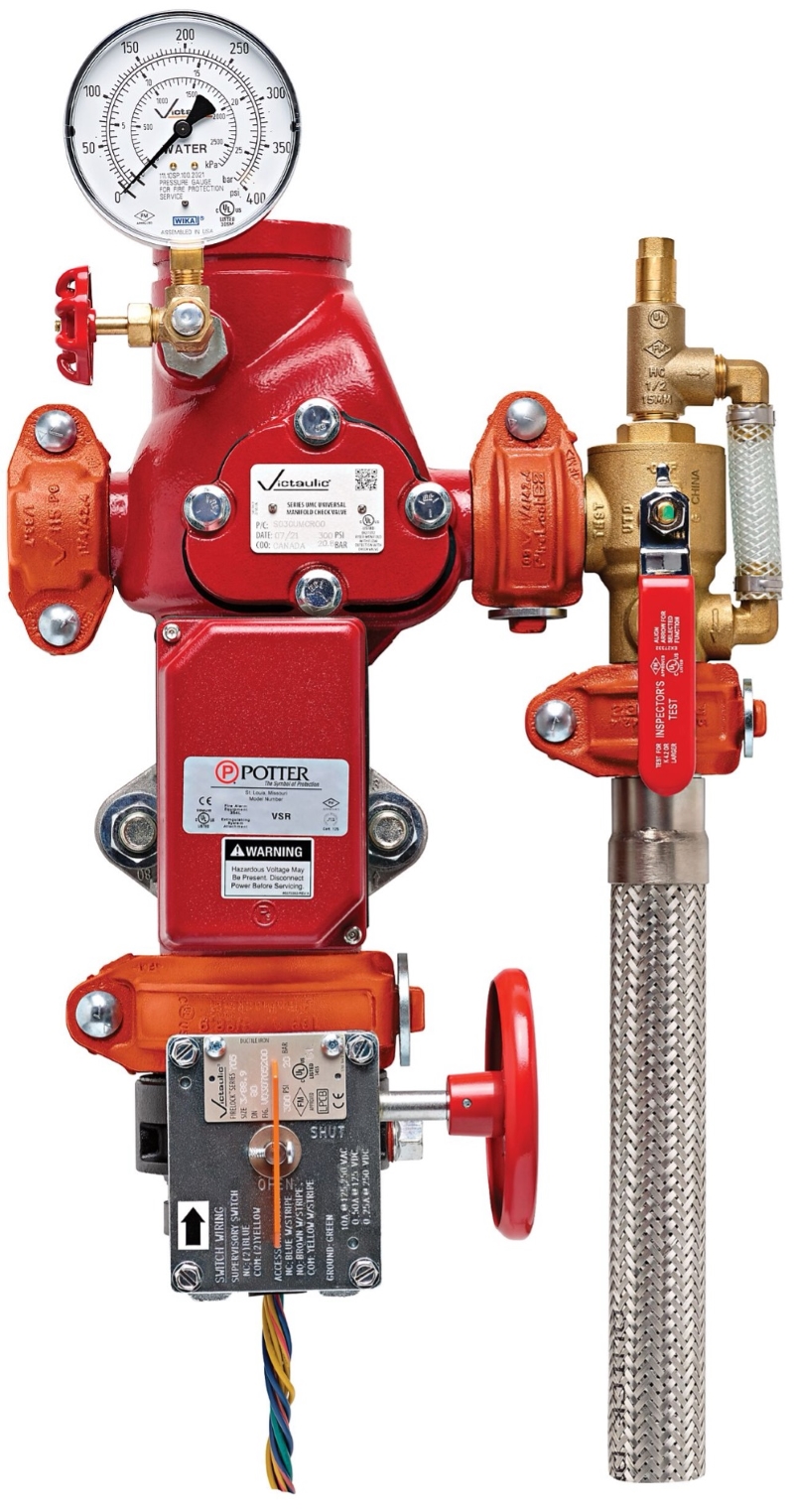

Bilde 1. Eksempel på kontrollventilsett for bolig (Bilde fra Victaulic).
