332.05 Sprinkleranlegg – rørnett
332.05 Sprinkleranlegg – rørnett
Det er mange hensyn som skal tas når man prosjekterer og installerer sprinkleranleggets rørnett. Det finnes regler for materialvalg, oppheng, dimensjonering, drenering, fall, osv. som må ivaretas og dokumenteres. Standardene bruker egne betegnelser for ulike deler av rørnettet som man må være klar over.

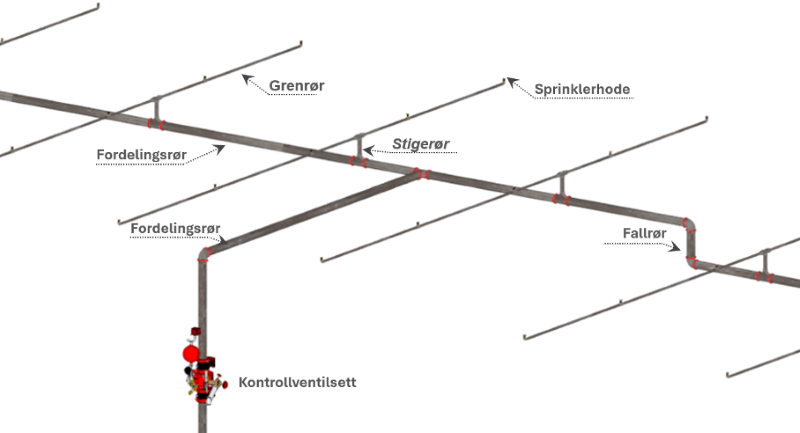

Figur 1. Rørnett og navn (kilde: Fagkurs sprinkler)
Materialer
NS-EN 12845 og NS-EN 16925 inneholder spesifikke beskrivelser av stål- og kobberrør, men begge standardene åpner for å benytte andre rørkvaliteter dersom de er egnet og i overensstemmelse med passende spesifikasjoner. I praksis betyr det at man kan benytte rørsystemer som har særskilte typegodkjenninger for sprinkleranlegg fra et akkreditert sertifiseringsinstitutt. Alle seriøse aktører som selger produkter til sprinkleranlegg, forholder seg til dette. Typiske sertifiseringsinstitutter er VdS, LPCB, FM og UL. Derfor finnes det godkjente rørsystemer i plast, kompositt og stålrør med redusert veggtykkelse i tillegg til stål- og kobberrør i de kvalitetene som beskrives i standardene. Det er viktig å kjenne til hvilke begrensninger som finnes for bruk av det produktet som er valgt, enten det står i standardene eller i leverandørens anvisninger. Tidligere ble det anbefalt å benytte innvendig galvaniserte stålrør for tørre rørnett. Dette for å hindre korrosjon. NS-EN 12845 anbefaler fortsatt dette, men erfaring viser at dette ikke har ønsket effekt og problemer med utvikling av hydrogengass gjør nå at bransjen ikke godtar bruk av disse rørene i nye anlegg. RørNorge har i samarbeid med FG Skadeteknikk utarbeidet et notat med informasjon om bruk av galvaniserte rør i sprinkleranlegg. Dette er nå implementert i Rørhåndboka under blad 332.08 Sprinkleranlegg – galvaniserte rør i sprinkleranlegg.
Krav til montasje av rørnett
- Rørsystemet som benyttes skal monteres iht. produsentenes spesifikasjoner.
- Begge standardene krever at innvendige rør skal monteres lett tilgjengelige for reparasjon og tilsyn. I motsetning til NS-EN 12845, åpner NS-EN 16925 for at rør kan støpes inn i betong dersom rørsystemet er godkjent for innstøping. Dette gjelder altså bare for boligsprinkler.
- Rør må installeres slik at de ikke utsettes for mekanisk skade.
- Stålrør skal males for å unngå korrosjon dersom miljøforholdene krever det.
- Sveising av stålrør med dimensjon mindre enn 50 mm tillates ikke på anleggsstedet med mindre det benyttes en automatisk sveisemaskin.
- Det tillates ingen varme arbeider på selve installasjonsstedet.
- Dersom rørene sveises, skal sveiseren være godkjent (NS-EN ISO 9606-1).
- Grenrør skal kobles til siden eller toppen av fordelingsrøret.
- Stående sprinklerhoder skal monteres med sprinklerarmer parallelt med rør.
- Stengeventiler som forhindrer vann å nå sprinklerhode, skal ikke monteres med mindre ventilen er dokumentert som en del av prosjekteringsunderlaget og er overvåket iht. til standardene.
Fall og drenering
Alle rørstrekk skal kunne dreneres gjennom en avtappingsventil. Det må monteres dreneringsventiler på lavpunkter som ikke lar seg drenere via hoveddreneringsventil på kontrollventilsettet. For anlegg med tørre rørnett skal rørene legges med fall. Grenrør skal legges med et fall på minimum 0,4 % (1:250) og fordelingsrør med et fall på minimum 0,2 % (1:500). Dette betyr at det må monteres et vesentlig antall dreneringsventiler for anlegg med tørre rørnett.
Røroppheng
NS-EN 12845 og NS-EN 16925 beskriver krav til oppheng for tradisjonelle stålrør med normal veggtykkelse og kobberrør. NS-EN 16925 beskriver i tillegg krav til oppheng for rør i rustfritt stål. Punktlisten under er iht. disse kravene. Dersom man benytter seg av rørsystemer med andre rørkvaliteter er det produsentens anvisning som skal følges.
- Alle rør skal festes forsvarlig med godkjente klammer og oppheng, direkte til bygningskonstruksjonen eller andre tunge konstruksjoner.
- Konstruksjonen som festingen er foretatt i må ha styrke til å bære rørnettet.
- Festene og opphengene skal ikke benyttes til andre røropplegg eller installasjoner.
- Alle hengere skal være justerbare for å sikre en jevn belastning på konstruksjonen.
- Rør med diameter over 50 mm skal ikke festes til korrugerte stålplater eller lettbetong.
- Røropphenget skal hindre forskyvninger, rystelser og deformasjoner, men må gi mulighet for rørbevegelse ved temperaturendringer.
- Alle klammer og alt festemateriell skal være av ubrennbart materiale.
- Alle klammerbøyler skal være godkjent for bruk til sprinkleranlegg.
- Det skal ikke benyttes patentbånd, plastplugger og treplugger.
- Klammer og oppheng tillates ikke sveiset til røret eller rørdel.
- Innskutte bolter i mur, betong eller tre tillates ikke.
- Alle fester skal skrus til konstruksjonen, spiker tillates ikke.
- Alt klammermateriell skal være korrosjonsbeskyttet.
- Klammer for kobberrør skal utstyres med elektrisk avleder for å hindre galvaniske strømmer.
- Tykkelse på flattjern skal være minimum 2,5 mm.
- Stigerør med lengde over 2 meter skal festes til bygningskonstruksjonen.
- Stigerør med lengde over 1 meter som forsyner en enkelt sprinkler skal festes til bygningskonstruksjonen.
Avstandskrav for oppheng
Når det gjelder avstand mellom oppheng er det klare forskjeller mellom NS-EN 12845 og NS-EN 16925. Dersom man benytter seg av rørsystemer med andre rørkvaliteter enn det standardene spesifiserer, er det produsentens anvisning som skal følges.
Krav til oppheng iht. NS-EN 12845:
Største avstand mellom klammerne for stålrør er 4 meter for rørdiameter tom. 50mm. For rør med diameter større enn 50mm kan avstanden økes med 50% (opptil 6 meter) dersom to uavhengige oppheng er festet direkte til bærekonstruksjonen. Det kreves også ekstra bæreevne for selve opphenget. Detaljene rundt dette kan leses under punkt 17.2.2 Avstand og plassering i NS-EN 12845.
Største avstand mellom klammerne for kobberrør er 2 meter for rørdiameter tom. 50mm. For rør med diameter større enn 50mm kan avstanden økes med 50% (opptil 3 meter) dersom to uavhengige oppheng er festet direkte til bærekonstruksjonen. Det kreves også ekstra bæreevne for selve opphenget. Detaljene rundt dette kan leses under punkt 17.2.2 Avstand og plassering i NS-EN 12845.
Ved bruk av mekaniske rørforbindelser (Victaulic o.l.) skal opphenget være maksimalt 1 meter til side for kuplingen og det skal være minst ett oppheng per rørseksjon.
Avstand fra ytterste sprinklerhode til nærmeste oppheng skal være maks. 0,9 meter for rør tom. 25 mm og 1,2 meter før rør større enn 25 mm.
Avstanden mellom et sprinklerhode og nærmeste oppheng skal være minst 15 cm. Husk at dette i praksis gjelder for oppheng til andre installasjoner også, da disse vil hindre spredemønsteret på samme måte.
Krav til oppheng iht. NS-EN 16925:
I tabellen under det vist største avstand mellom oppheng for rør i kopper og rustfritt stål
| Nominell diameter (mm) | Horisontale rør (m) | Vertikale rør (m) |
| 22 | 1,8 | 2,4 |
| 28 | 1,8 | 2,4 |
| 35 | 2,4 | 3,0 |
| 42 | 2,4 | 3,0 |
| 54 | 2,7 | 3,6 |
| 67 | 3,0 | 3,6 |
Tabell 1. (kilde: NS-EN 16925)
I tabellen under det vist største avstand mellom oppheng for stålrør
| Nominell diameter (mm) | Horisontale rør (m) | Vertikale rør (m) |
| 15 | 1,8 | 2,4 |
| 20 | 2,4 | 3,0 |
| 25 | 2,4 | 3,0 |
| 32 | 2,7 | 3,0 |
| 40 | 3,0 | 3,6 |
| 50 | 3,0 | 3,6 |
| 80 | 3,6 | 4,5 |
Tabell 2. (kilde: NS-EN 16925)
Konstruksjon og dimensjonering for oppheng
Oppheng skal dimensjoneres iht. tabellen under og utstyret skal være godkjent for sprinklerinstallasjoner:
| Rørdiameter – DN [mm] | Min. bæreevne ved 20 °C* [kg] | Min. tverrsnitt** [mm²] | Min. lengde av eksp.bolt*** [mm] |
| d ≤50 | 200 | 30 (M8) | 30 |
| 50< d ≤100 | 350 | 50 (M10) | 40 |
| 100< d ≤150 | 500 | 70 (M12) | 40 |
| 150< d ≤200 | 850 | 125 (M16) | 50 |
*når materiale varmes opp til 200 °C, bør bæreevnen ikke svekkes mer enn 25%
**Nominelt tverrsnitt av gjengede stag bør økes til at minste tverrsnitt opprettholdes
***Forankringsboltene lengde avhenger av typen som brukes, hvilken type materiale de skal festes i, og hvilken kvalitet materiale har. De angitte verdiene gjelder betong.
Tabell 3. (kilde: NS-EN 12845)
