Det er viktig å være klar over at det store forskjeller i krav til plassering av sprinklerhoder mellom sprinkleranlegg utført etter NS-EN 12845 og NS-EN 16925 (boligsprinkler). Dette bladet tar først for seg grunnleggende krav til plassering av sprinklerhoder iht. NS-EN 12845 og så NS-EN 16925. For fullstendig oversikt over hvilke krav som gjelder, må man lese kapittel 12. Sprinklernes avstandsmål og plassering i NS-EN 12845 og kapittel 11. Avstand og plassering av sprinklere i NS-EN 16925. Produsentens datablad for de ulike sprinklerhodene vil også kunne gi særskilte regler for det sprinklerhode databladet gjelder.
A Plassering av sprinklerhoder iht. NS-EN 12845:
- Største dekningsareal, avstand mellom taksprinklere og avstand til vegg skal bestemmes i overensstemmelse med tabellen under.
| %nbsp; | Innbyrdes avstand langs veggen | ||
| Fareklasse | Største areal per sprinkler, m2 | Mellom sprinklere, m | Fra sprinkler til ende av vegg, m |
| LH | 17,0 | 4,6 | 2,3 |
| OH | 9,0 | 3,4 (kan økes til 3,7 m forutsatt at taket har en brannmotstand på minst 120 min) | 1,8 |

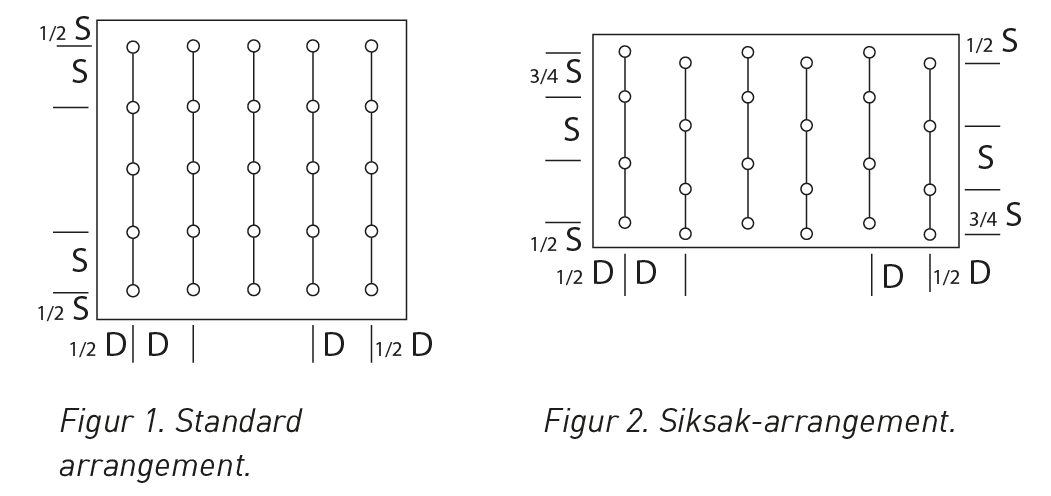

*Merk; siden det er angitt et største dekningsareal for hver enkelt sprinkler, kan ikke et sprinklerhode plasseres med største innbyrdes avstand i alle retninger. Hvis et sprinklerhode hadde hatt 4 meter avstand (OH-anlegg) til nærmeste sprinklerhode i både S-retning og D-retning i et standard arrangement, hadde dekningsområde for denne sprinkleren blitt 4*4 = 16 m2. Det er 4 m2 mer enn tillatt.
- Største dekningsareal, avstand mellom veggsprinklere og avstand til vegg skal bestemmes i overensstemmelse med tabellen under.
##TABELL2##
- Minste innbyrdes avstand mellom taksprinklerhoder og veggsprinklerhoder uavhengig av fareklasse er 2,0 meter. Grunnen til dette er at man ikke ønsker at sprinklerhodene skal ha en nedkjølende effekt på hverandre. Gjøres det tiltak for å forhindre dette kan minsteavstanden fravikes der dette er hensiktsmessig. Dette står beskrevet nærmere under punkt 12.3 i NS-EN 12845.
- Iht. NS-EN 12845 er største kastelengde for et veggsprinklerhode 3,7 meter. Er rommet dypere enn dette må man enten ha en rekke med veggsprinkler på hver side av rommet eller supplere med taksprinklerhoder. Detaljer rundt dette kan leses i tabell 20 under punkt 12.2 i NS-EN 12845.
- Minste avstand til vegg er 0,1 meter for alle fareklasser.
- Det skal alltid være et fritt rom under deflektorplaten på sprinklerhodet på minst 0,5 meter for LH- og OH-anlegg (0,8 meter dersom sprinklerhodet er plassert i nedforet himling) og minst 1,0 meter for HH-anlegg.

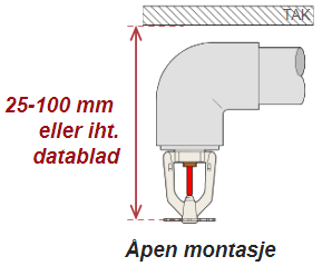

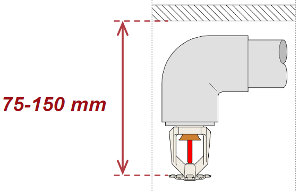

- Se figurer under for krav til deflektorplatens avstand til tak/himling.
*Merk; standarden åpner for å øke maks avstand fra deflektorplate til tak, til 0,3 m under brennbare tak eller 0,45 m under ubrennbare tak. Disse maksimumsavstandene skal kun brukes der det foreligger en vurdering som viser at dette er nødvendig. Arealet som berøres skal være minst mulig.
- NS-EN 12845 gir mange retningslinjer for plassering av sprinklere mht. hindringer. Disse står beskrevet under punkt 12.4 Plassering av sprinklere ift. Bygningskonstruksjonen. Ansvarlig prosjekterende skal sørge for at alle tenkelige hindringer for sprinklerhodets dekningsområde er hensyntatt. Hindringer kan være bygningsmessige konstruksjoner, tekniske installasjoner eller lagret materiell. Oppdages det avvik på byggeplass, skal dette varsles til og avklares med ansvarlig prosjekterende.
B Plassering av sprinklerhoder iht. NS-EN 16925:
Plassering av boligsprinklerhoder styres både utfra produsentenes datablad og boligsprinklerstandarden NS-EN 16925. Standarden sier noe om minste avstand mellom sprinklerhoder, minste avstand til vegger, nødvendig avstand til hindringer og plassering sprinklerhoder ift. tak/himling, mens man må se til produsentenes datablader for å bestemme største dekningsområde og største avstand mellom sprinklerhoder. Dersom det er avvik mellom de kravene som står i NS-EN 16925 og produsentens datablad, er det datablad som er gjeldende. Dette fordrer at det aktuelle sprinklerhodet er iht. prNS-EN 12259-14 (standard for boligsprinklerhoder).

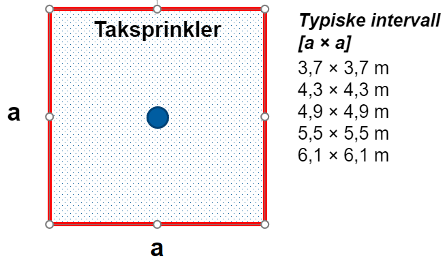

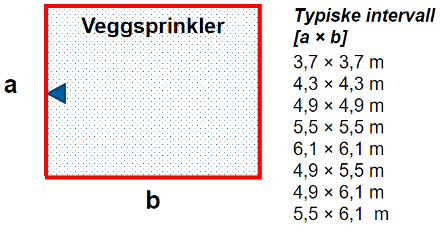

- Største dekningsområde og avstand mellom sprinklerhoder styres i hovedsak av dekningsområder gitt i produsentenes datablad. På figurene under kan man se typiske intervaller for dekningsområder for taksprinkler og veggsprinkler (hvilket intervall som velges i prosjekteringen avhenger blant annet av tilgjengelig trykk):
- Utfra intervallene gitt over kan man lese av og beregne største mulige avstand mellom sprinklerhoder, største dekningsareal og største avstand til vegg.
Taksprinkler
| Største areal per sprinkler, m2 | Største innbyrdes avstand, m | Største avstand til vegg, m |
| 37,0 | 6,1 | 3,05 |
Veggsprinkler
| Største areal per sprinkler, m2 | Største innbyrdes avstand langs vegg, m | Største avstand til hode på motstående vegg, m | Største avstand til sidevegg, m | Største avstand til motstående vegg, m |
| 37,0 | 6,1 | 12,2 | 3,05 | 6,1 |
- Minste innbyrdes avstand mellom boligsprinklerhoder er 2,4 m, dersom ikke annet er oppgitt i produsentens datablad. Grunnen til dette er at man ikke ønsker at sprinklerhodene skal ha en nedkjølende effekt på hverandre. Gjøres det tiltak for å forhindre dette kan minsteavstanden fravikes der dette er hensiktsmessig. Dette står beskrevet nærmere under punkt 11.2.3 i NS-EN 16925.
- Minste avstand til vegg er 0,1 meter.

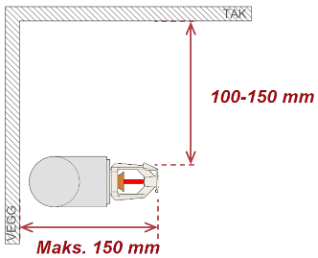

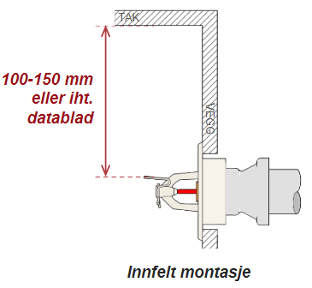

- Se figurer under for krav til deflektorplatens avstand til tak/himling for boligsprinklere.
- NS-EN 16925 gir mange retningslinjer for plassering av sprinklere mht. hindringer. Disse står beskrevet under punkt 11.5 Hindringer i forhold til boligsprinklere. Ansvarlig prosjekterende skal sørge for at alle tenkelige hindringer for sprinklerhodets dekningsområde er hensyntatt. Hindringer kan være bygningsmessige konstruksjoner, tekniske installasjoner eller lagret materiell. Oppdages det avvik på byggeplass, skal dette varsles til og avklares med ansvarlig prosjekterende.
