332.25 Innvendig inspeksjon av sprinklerrør

Kontroll av sprinklerrør

Kontrollmetoder
Visuelle kontroller av sprinkleranlegg gir liten informasjon om rørenes beskaffenhet. En visuell kontroll gir kun svar på om anlegget har ytre svakheter, og er ikke bra nok dokumentasjon ved overlevering og eierskifte.

Røntgenfotografering har vært en vanlig metode for å sjekke rørkvaliteten innvendig og svakheter i skjøter. Metoden er omfattende, tidkrevende og kostbar. Ett bilde kan koste opptil totusen kroner! Reglene sier dessuten at personer ikke kan oppholde seg i bygget når kontrollen pågår.

Trykkprøving med vann er pålagt rørentreprenøren ved overlevering av anlegg, men metoden avslører kun lekkasjer. Dessuten er faren for vannskader tilstede, spesielt ved kontroll av gamle, skjulte ledninger.

Trykkprøving med luft kan innebære stor risiko for skade på personer og materiell. Dessuten gir metoden ingen opplysninger om rørkvaliteten, kun at rørene holder tett ved prøvingen.

Rørinspeksjon med «videoendoskop» er en velprøvd inspeksjonsmetode innenfor medisin og VA, men er en relativt ny kontrollmetode for mindre rørdimensjoner innendørs.

Figur 1. Inspeksjonskamera.
Rørinspeksjon med endoskop
Et video-endoskop er et avansert inspeksjonskamera som gjør det mulig å gjennomføre visuelle inspeksjoner på steder der det er vanskelig å komme til. Først i de senere årene er metoden benyttet for rørinspeksjon av mindre rør.

Kameraene er som regel utstyrt med en kort, fleksibel kabel påsatt kamerahode med diameter 17 mm (Ridgid). Kameraet er utstyrt med fire kraftige, regulerbare lysdioder som gir bra lys selv ved de mørkeste bend og forgreninger. Kabelen kan forlenges til 9 meter og er vanntett til tre meters dyp. Bildene overføres til en håndholdt terminal med lyssterk LCD-skjerm. Kamerahodet har også feste for krok, magnet og speil. Dette er medfølgende tilbehør som utvider funksjonaliteten. Kroken og magneten kan brukes for å ”fiske” tak i kabler, skruer og andre ting. Speilet utvider synsfeltet til systemet og gjør det mulig å se i vinkel på trange steder der kamerahodet ikke kommer til. En slot for SD-minnekort gjør det mulig å lagre video og bilde.
Det finnes også små kameraer med diameter på 5–6 mm med kraftig lys, og som overfører bildene via en USB-kontakt til et spesialprogram på pc-en via en fem meter lang kabel.

Rørinspeksjon med endoskop kan selvsagt benyttes på alle røranlegg, men det er spesielt for sprinkleranlegg at det blir stilt strenge krav til dokumentert kontroll. Her kan endoskop-metoden være et viktig dokumentasjonsverktøy.

For å dra full nytte av teknikken, er det nødvendig med en grundig opplæring i bruken av verktøyet.

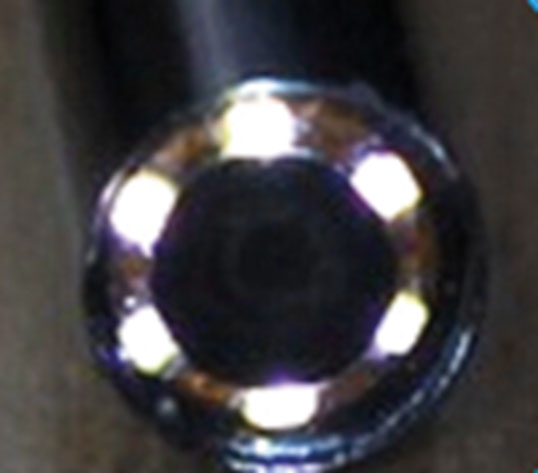

Figur 2. Kamerhodet med 6 ledlys.

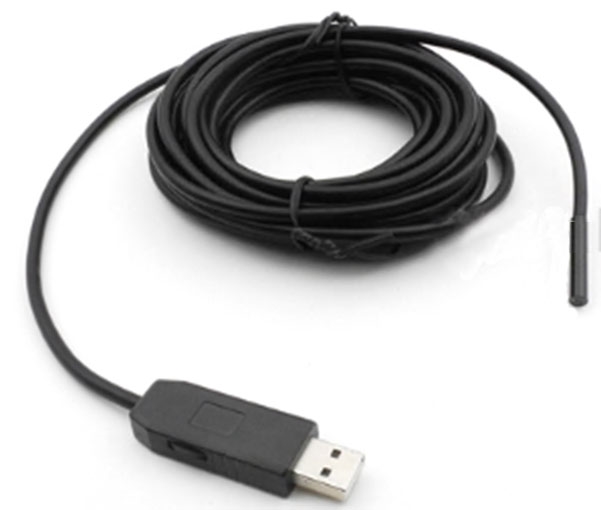

Figur 3. USB-tilkobling til PC.
