338.02 Branngjennomføringer 2 – tettemetoder
338.02 Branngjennomføringer 2 – tettemetoder
Se også 338.01, 338.03 og 338.04.
Spredning av brann i rørgjennomføringer kan skje via selve røret og via hullet i brannskillet. Brannisoleringen omfatter både rørisoleringen og tettingen rundt røret. Dette bladet behandler tettemetoder (inkludert rørmansjetter for plastrør). Rørisolasjon er behandlet i 338.03 og 338.04.
Generelt
Branntetting er forbundet med stort ansvar. Branntettingen rundt rør (branngjennomføringer) skal hindre spredning av ild, røyk og gass til andre rom i bygget. I tillegg skal tettingen klare å ta opp bevegelser og vibrasjoner som brannen kan medføre. Plan- og bygningsloven og Teknisk forskrift stiller strenge krav til tetting av gjennomføringer i brannskiller. Se 338.01 som omhandler terminologi og utdrag fra lovverket. Branntettingen er blitt omfattende, og utgjør en betydelig kostnadspost i byggeprosjekter, og spesialfirmaer er etablert.
De store leverandørene arrangerer kurs i branntetting, men det finnes ingen lovpålagte sertifiserings- eller godkjenningskrav. Branntetting krever spisskompetanse innenfor temaet og det er viktig at rørleggeren tilegner seg relevant kompetanse før han tar på seg branntettingsjobber. Produkter som benyttes i branngjennomføringer skal ha produktdokumentasjon inkludert i monteringsanvisning. Produktdokumentasjonen skal komme fra anerkjent sertifiseringsorgan. I Norge er det SINTEF som utsteder den norske produktdokumentasjonen.

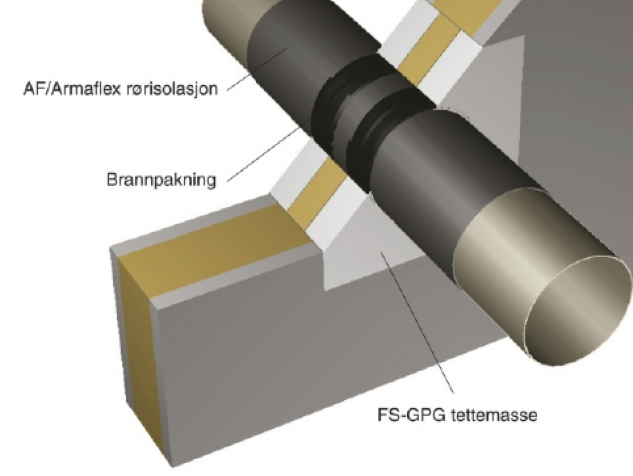

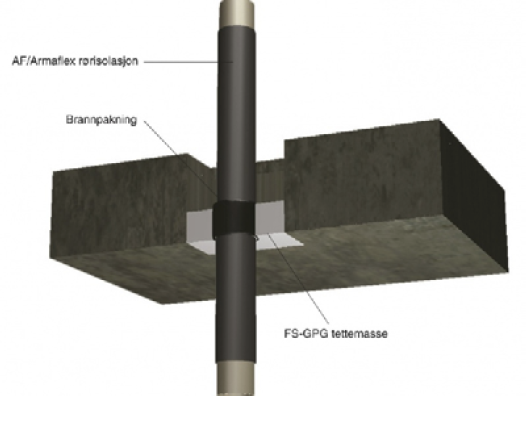

Figurer 1. Kilde: Glava.
NB!
- Ved all branntetting er det viktig at rørene korrosjonsbehandles før tettingen tar til!
- Husk at noen produktløsninger stiller strenge krav til oppheng og klamring av rørene.
- Sjekk ulike løsninger med leverandørene for valg av riktig materiell og metode.
- Ta kontakt med leverandøren av isolasjon og branntetteprodukter dersom du er i tvil om tettemetode og krav til installasjonen.
De vanligste branntettingsmetodene
Rørmansjett brukes for brannsikring av plastrør og komposittrør med utvendig diameter fra 50 til 320 mm. Mansjetten består av en metallramme med ekspanderende masse.
Den ekspanderende massen sørger for å lukke røret ved temperatur fra 150 °C. Mansjetten festes enten med gjennomgående bolter i gipsvegger og med ekspansjonsbolter/betongskruer i betong eller med godkjent låseordning. Tetting mellom mansjett og vegg/dekke gjøres med varmeekspanderende fugemasse. Mansjetten kan monteres innfelt i konstruksjonen eller utenpå.
Mansjetten kan benyttes for de fleste typer plastrør og bunter med plastrør. Dimensjoner fra 55 mm til og med 315 mm rør.

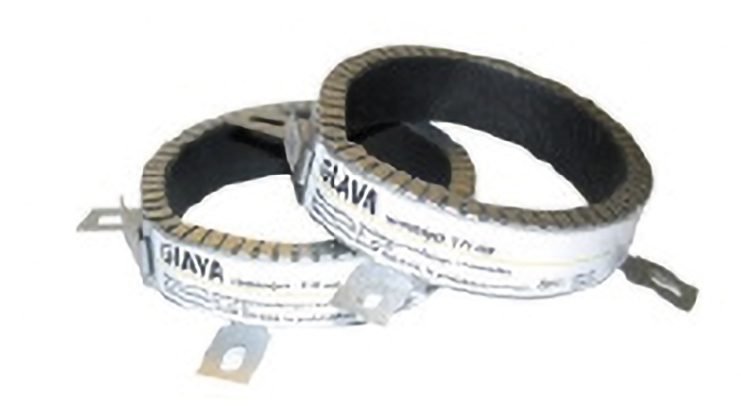

Figur 2. Kilde: Firesafe.
Brannpakning brukes til branntetting rundt uisolerte plastrør med utvendig diameter mindre enn eller lik 160 mm. Dessuten er den godkjent for bruk på isolerte kobberrør, Alupex-rør og isolerte stålrør. Tykkelsen på isolasjonen kan variere fra 6 til 32 mm. Brannpakningen inneholder ekspanderende masse som lukker røret/isolasjonen ved brann. Pakningen dekker brannmotstand opptil EI120.
Pakningene leveres på rull. Monteringsanvisningen må følges når det gjelder antall omlegg, konstruksjonstykkelse og brannmotstand. Veggtykkelsen skal være over 100 mm og dekketykkelse over 150 mm.
Branntettemasse kan leveres i ulike varianter, men det er en brannhemmende og varmekspanderende masse som ekspanderer ved 150 °C. Massen brukes som gjennomføringstetting i murte og støpte konstruksjoner. Den kan også benyttes i gipsplatevegger sammen med bakdytt av mineralull. Åpninger må være frie for støv og fett før tetting. Massen kan brukes alene ved mindre gjennomføringer av plastrør og stålrør med isolasjon, eller sammen med mansjetter og brannplater.
En vanlig brukt branntettemasse er ”GPG” som produseres av Firesafe AS og som markedsføres under produktnavnet ”GLAVA GPG Brannmasse”. Massen brukes for tetting rundt alle typer rør gjennom gipsvegger og betongkonstruksjoner, samt gulvsluk i betongdekker.
Brannplate brukes ved store utsparinger, opptil 120 x 120 cm, i murte eller støpte konstruksjoner. Brannplaten lages av 50 mm tykke steinullplater som fuges fast med egnet akryl. Alle enkle gipsvegger må forsterkes med en omramming av stål som skal sikre veggens fasthet. Egnet branntettemasse benyttes mellom platen og røret.
Mer informasjon om branntetting/brannisolering av rør i mediebanken til Glava.
Se tabell 11 www.polyseam.com
Figur 3. Kilde: glava.no.
