338.03 Branngjennomføringer 3 – brannisolering med mineralull

Se også 338.01, 338.02 og 338.04.

Mineralullskåler

Med mineralullskåler menes:

Glassull (GLAVA)
Steinull (Rockwool)

Dessuten finnes det matter med netting (Ultimate) for isolering av store rør og kanaler.

NB! Brannsikring av gjennomføringer i brannskiller skal være helhetlig. Det vil si at alle godkjenningskriterier for gjennomføringen skal være ivaretatt. Et av kriteriene kan være forsterket oppheng og klamring på hver side av gjennomføringen. Er du usikker, sjekk med leverandøren av branntettemateriellet.

Dekke av betong =150 mm, 50 mm GPG
Rørdiameter	Isolasjonstykkelse	Brannmotstand
Stålrør d =Ø 168,3 mm	50 mm	EI 90
Vegg av gips og betong =100 mm, tetting 2x30 mm GPG
Rørdiameter	Isolasjonstykkelse	Brannmotstand
Stålrør d =Ø 42 mm	40 mm	EI 120
Stålrør d =Ø 168,3 mm	50 mm	EI 60
Vegg av betong =100 mm, tetting 50 mm GPG
Rørdiameter	Isolasjonstykkelse	Brannmotstand
Stålrør d =Ø 42 mm	40 mm	EI 120
Stålrør d =Ø 168,3 mm	50 mm	EI 60

Glassullskåler

Det leveres glassullskåler i dimensjoner fra 12/20 mm til 324/80 mm. Skålene kan ha en overflate av glassfiberarmert forsterket aluminiumsfolie med selvklebende overlapp. Skålene kan monteres gjennomgående i utsparingen eller brutt. Brutte rørskåler skal ha en lengde på 600 mm på hver side av brannveggen. Avstand mellom rørskål og kanten av utsparingen skal være =50 mm. Åpning mellom rørskål og utsparing tettes med brannsikker masse. Brannmotstanden for et enkelt rør gjennom vegg av gips eller betong ved bruk av Glava Rørskål (glassull) er som i Tabell 1.

Glassullskåler som kombinert varme- og brannisolering er en rimelig løsning for bruk på metallrør. Husk korrosjonsbeskyttelse av rørene før isolering!

Steinullskåler

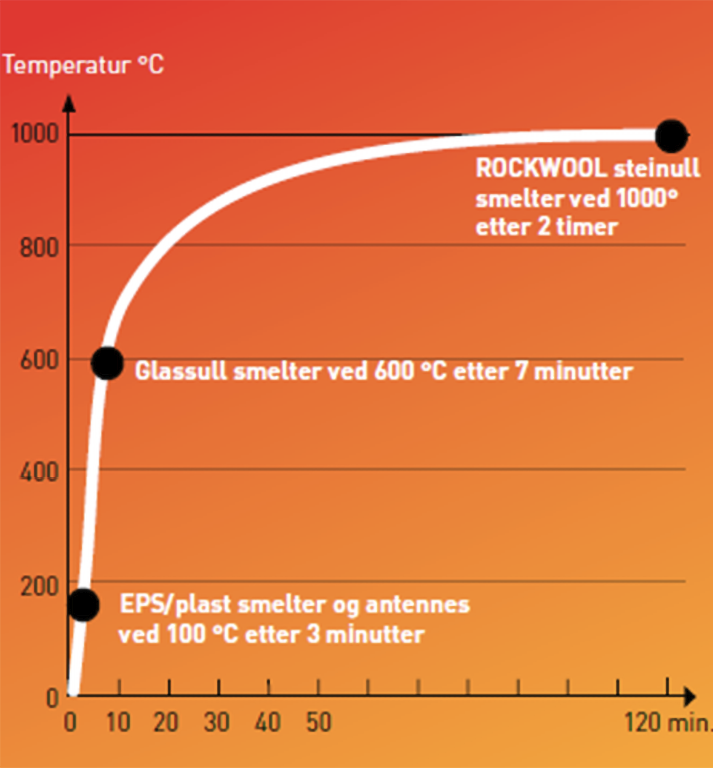

Steinull har svært gode egenskaper mot brann, noe dette diagrammet viser:

Figur 1.

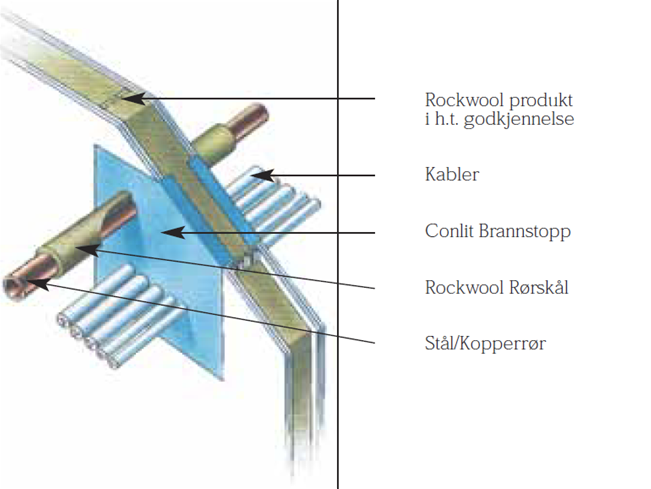

De fleste Rockwool skåler er klassifisert i A1 eller A2-s1 d0. Skålene i 30 mm tykkelse sørger for isolering av røret. Brannstopp legges inn i åpningene rundt røret som figurene viser.

Figur 2. Rørgjennomføring i gipsvegg EI 60.

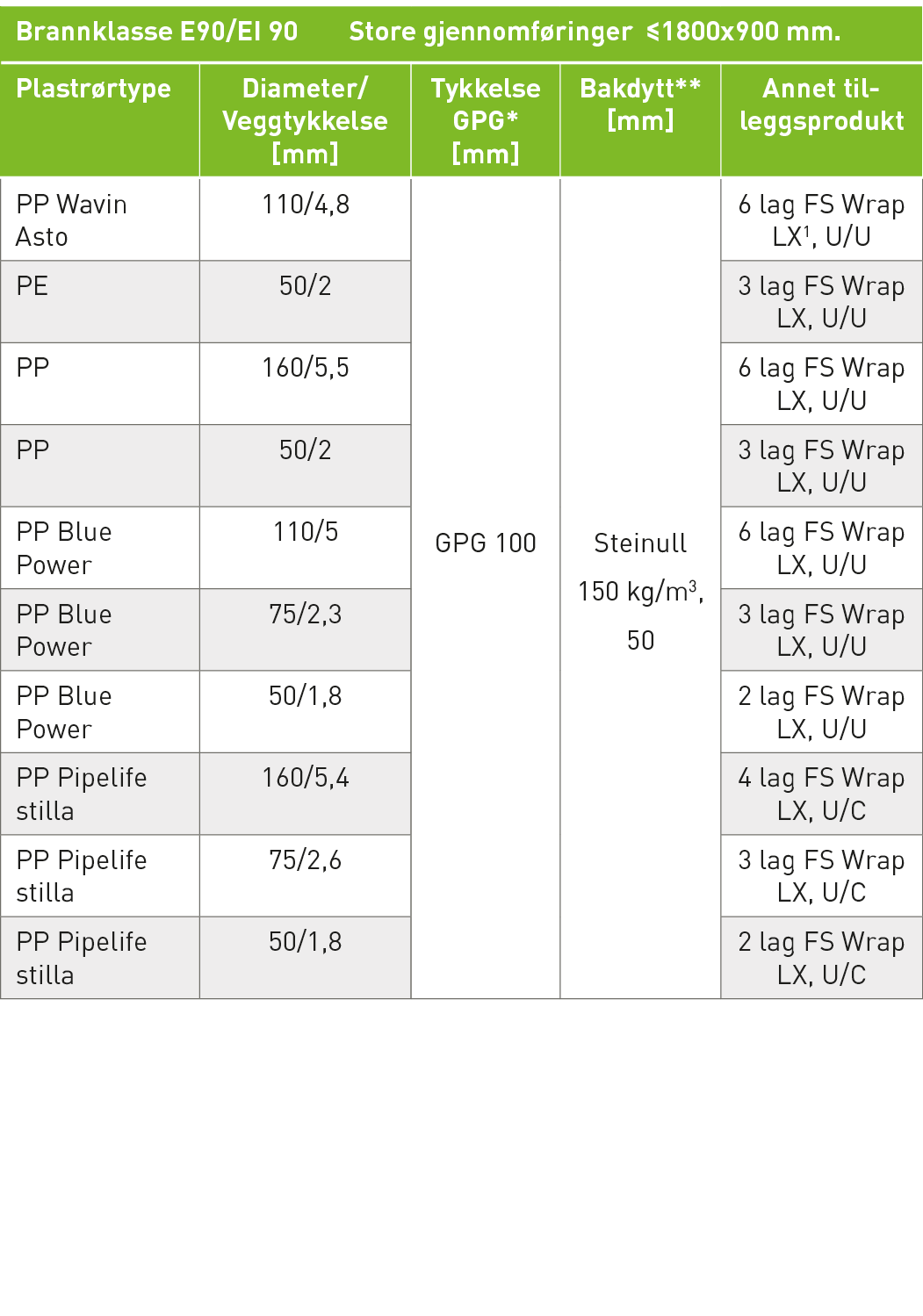

Ulike typer plastrør skal isoleres på godkjent måte med tilleggsprodukt som tabellen viser et eksempel på.

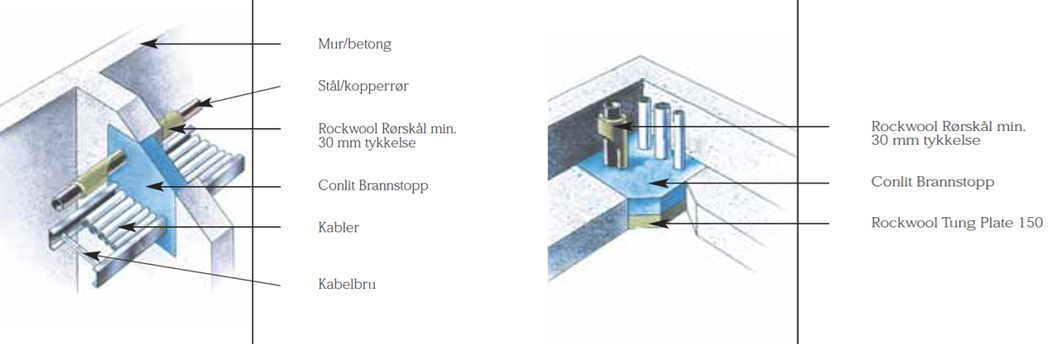

Figur 2a. Rørgjennomføring i mur/betongvegg og betongdekke EI 60-120.

Figur 1. Vegg- og dekkegjennomføringer. Kilde: Glava AS.
