338.04 Branngjennomføringer 4 – brannisolering med cellegummi

Se også 338.01, 338.02 og 338.03.

Bruksområder

Cellegummi benyttes til isolering av rør i temperaturområdet -50 °C til +85 °C. Isolasjonen kan utføres enten kun med isolasjonsslange eller med slange i kombinasjon med brannpakking. Ved bruk av cellegummi for rør ≤89 mm trengs ingen avstand mellom rørisolasjonene. Isolasjonen kan berører hverandre. Ulike produkter (leverandører) har ulike egenskaper, testet etter ulike kriterier. For å forsikre seg om at brannsikringen er ivaretatt, er det nødvendig å velge en og samme leverandør av rørisolasjon og tettemasse. I Norge er det to ledende leverandører av isolasjonsskåler av cellegummi, Glava AS (Glavaflex) og Armacell (Armaflex).

Galvaflex

Galvaflex er godkjent for brannsikring av rørgjennomføringer i kombinasjon med Glava Brannpakning på rull. Det skal benyttes ett omlegg med brannpakning for tetting av gjennomføringer med Alupex-rør og metaller i vegg og etasjeskiller isolert med cellegummi. Tabellen viser rørdiameter og tykkelser på brannskiller, samt brannmotstand for serie 9-23 Glavaflex. Husk at gjennomføringene også må forselges/tettes med godkjent branntettemasse. Se produktets montasjeanvisning.

Alupex-rør
Rørdiam. [mm]	Tykkelse på brannskille	Brannmotstand	Antall omlegg GLAVA brannpakning	Cellegummi
Ø 75	Vegg ≥100	60 minutter	1	Serie 9-32
Ø 63	Vegg ≥100	120 minutter	1	Serie 9-32
Ø 63	Dekke ≥150	60 minutter	1	Serie 9-32
Ø 63	Dekke ≥150	120 minutter	1	Serie 9-32
Ø 16	Dekke ≥150	120 minutter	1	Serie 9-32
Kobber rør
Rørdiameter	Tykkelse på brannskille	Brannmotstand	Antall omlegg GLAVA brannpakning	Cellegummi
Ø 88,9 mm	Vegg ≥100	90 minutter	1	Serie 9-32
2 x Ø 88,9 mm	Dekke ≥150	30 minutter	1	Serie 9-32
Ø 20 mm	Vegg ≥100	90 minutter	1	Serie 9-32
Ø 20 mm	Dekke ≥150	90 minutter	1	Serie 9-32

Armaflex

Armacell har tre typer produkter:

Armaflex AF	- Brannklasse Euroklasse B/BL-s3, d0
Armaflex Ultima	- Brannklasse Euroklasse BL-s1, d0
Armaflex Protect	- Tilfredsstiller EI120 - kombineres med øvrige Armaflex produkter

Tabellene viser nødvendig isolasjonstykkelse i forhold til rørdimensjon, konstruksjonstykkelse og brannmotstand:

Tabell for rørgjennomføringer av metallrør med AF/Armaflex

Rørdim. utv. [mm]	Isolajons- tykkelse, minst [mm]	Vegg- tykkelse [mm]	Dekke- tykkelse [mm]	Maks. brann- motstand
≤28	8,5	≥150	≥150	EI 90
≤35	13	≥150		EI 90
≤42	19	≥175		EI 90
≤42	19		≥175	EI 60
≤48,3	21	≥150		EI 60
≤48,3	21		≥150	EI 90
≤76,1	19	≥175		EI 60
≤76,1	21		≥175	EI 60
≤89	19	≥200		EI 90
≤89	22,5		≥175	EI 60
≤89	22,5	≥200	-	EI 90
≤114,3	19	≥200	-	EI 90
≤133	19	≥240	-	EI 90

Tabell for rørgjennomføringer av metallrør med Armaflex Ultima:

Rørdim. utv. [mm]	Isolasjons- tykkelse, minst [mm]	Dekke-/vegg- tykkelse [mm]	Maks. brann- motstand dekke/vegg
≤28	9	≥150	EI 90/EI 120
≤42	9	≥150	EI 60/EI 60
≤48,3	9	≥150	EI 60/EI 60
≤76,1	9	≥150	EI 60/EI 60
≤89	9	≥150	EI 60/EI 60

En spesiell rørisolasjon (Armaflex Protect) er utviklet for brannisolering av alle typer rør.
Brannmotstanden for et enkelt rør gjennom vegg/dekke er gitt av følgende tabeller som også viser nødvendig isolasjonslegnde L:

Metallrør med Armaflex Protect isolasjon lagt symmetrisk i veggåpningen
Rørdim. utv. [mm]	Godstykkelse [mm]	Isolasjons- tykkelse [mm]	Total isola- sjonslengde Lmin. [mm]	Veggtykkelse [mm]	Brannmot- stand
d ≤8	≥1,0	16	500	≥100	EI 120
8< d ≤15	≥1,0	19	500	≥100	EI 90
15< d ≤28	≥1,0	20	500	≥100	EI 90
d ≤35	≥1,0	25	500	≥100	EI 120
35< d ≤42	≥1,5	25	1 000	≥100	EI 120
42< d ≤89	≥2,0	25	1 000	≥100	EI 120
89< d ≤108	≥2,5	25	1 000	≥100	EI 90
Aplex komposittrør med Armaflex Protect isolasjon, lagt symmetrisk i veggåpningen:
d ≤26	2,0	20	500	≥100	EI 120
26< d ≤75	2,0–5,5 avh. av diam.	25	500	≥100	EI 90

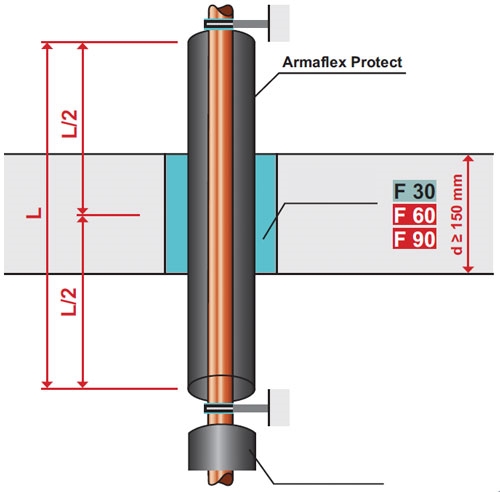

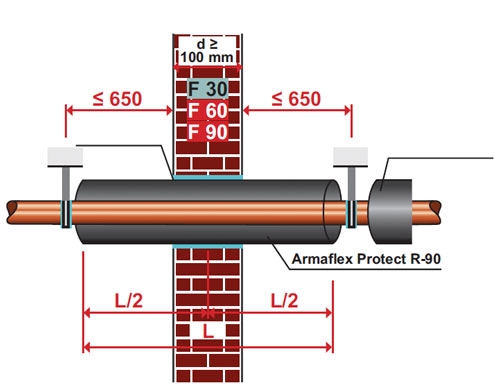

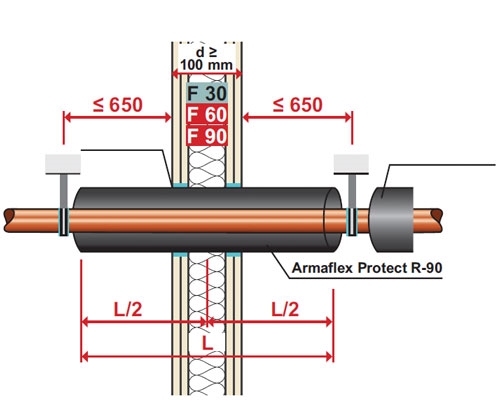

Skisser til tabellen for vegg- og dekkegjennomføringer.
