340.01 LPG – gassanlegg for boliger
A LPG
LPG er en forkortelse for ”Liquified Petroleum Gas” det vil si kondensert, flytende petroleumsgass. Gassene som brukes som boliggass i Norge er propan eller butan eller en blanding av dem. Propan har best kuldeegenskaper og brukes derfor mest. Butan brukes i engangsbeholdere.
Propan lagres i væskeform på trykkbeholdere, en gasstank eller gassflaske. Ved vanlig lufttrykk og normal temperatur, er LPG i gassform. Væsken går over til gassform så lenge det tappes fra beholderen.
Fordampingsvarmen hentes fra luften. Raske, store uttak gir isdannelser på beholderen. Den utstrømmende gassen har lav temperatur.
- Vær forsiktig så du ikke får frostskader! 1 kg væske tilsvarer 500 l gass. Kokepunktet er –42 °C og gassen er 1,5 ganger tyngre enn luft. Det vil si at propan synker til de nederste delene av et lekkasjeområde.
- Vær oppmerksom på dette ved installasjon og feilsøking. LPG er ikke giftig eller forurensende og virker ikke korroderende på jern eller metaller.

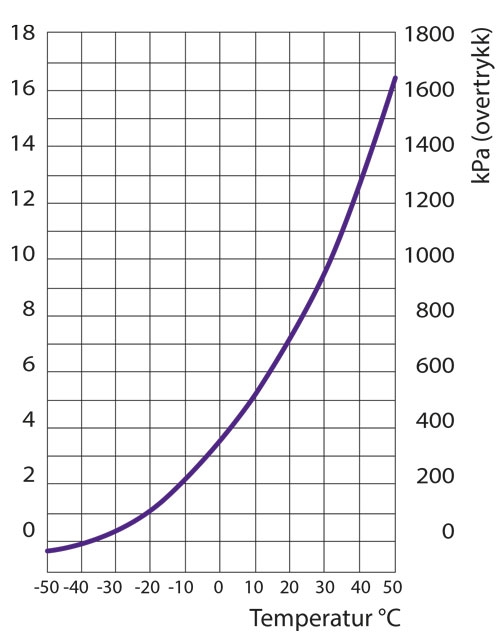

- Som du ser av diagrammet, øker trykket voldsomt med temperaturen.
- Beholdere, flasker og tanker skal derfor aldri plasseres i solen eller i rom som kan få høye temperaturer, eksempelvis i en badstu.
B LPG til oppvarming i boliger
På kontinentet har gass lenge vært en viktig energikilde for boligoppvarming. Utviklingen viser at det også i Norge vil bli mer og mer vanlig med gassoppvarming. Gass brukes allerede som en viktig energikilde i industrien, på storkjøkkener, på byggeplasser, i landbruket og i fritidsøyemed. Et LPG-anlegg for boligoppvarming har mange fordeler:
- miljøvennlig i forhold til annet fossilt brensel (olje og kull)
- god komfort ved tilknytning til et vannbårent oppvarmingssystem
- kombinasjonsmuligheter med grill, strålelamper, peis og kjøkken
- små gassfyrte kjeler
- ikke nødvendig med skorstein
- sikre løsninger
Gassen lagres i en tank, nedgravd etter spesielle retningslinjer. Overdekningen skal være minst 50 cm og tanken skal ikke ligge nærmere nabogrense eller veier enn 3 meter (inntil 1 000 liter) til senter tank. Ellers gjelder stort sett de samme retningslinjene som for oljetanker.
Normalt driftstrykk i boliger er 30 millibar.
Figur 1.
C Godkjenning som gassinstallatør
I tillegg til rørleggerutdannelsen må du gå et kurs for å kunne godkjennes som gassmontør. Kursene arrangeres av de oljeselskapene som satser på boliggassoppvarming. Her lærer du gassteknikk, installasjonsteknikk, sikkerhetsregler og prosedyrer. Alle anlegg skal meldes og egne dokumentasjoner må lages i kvalitetssikringssystemet.
| Kjemisk sammensetning | Spesifikasjon | Typiske verdier | |||
|---|---|---|---|---|---|
| Etan | C2H6 | mol. -% (=vol. -% gass) | Maks. 2 | 1 | |
| Propan | C3H8 | mol. -% (=vol. -% gass) | Maks. 95 | 96 | |
| Butaner | C4H10 | mol. -% (=vol. -% gass) | Maks. 5 | 2 | |
| Petaner | C5H12 | mol. -% (=vol. -% gass) | Maks. 0,2 | - | |
| Olefiner (Eten, Propen, Butener) | mol. -% (=vol. -% gass) | Maks. 2 | 1 | ||
| Inndunstningsrest | (Olje) | mol. -% (=vol. -% gass) | Maks. 20 | 10 | |
| Svovelinnhold total | S | mol. -% (=vol. -% gass) | Maks. 16 | 7 | |
| Fritt vann | - | - | - | ikke påviselig | |
| Fysikalske data | Spesifikasjon | Typiske verdier | |||
| Væske: Densitet ved 15 °C | - | - | kg/m3 | 508 | |
| Kokepunkt ved 101 kPa | (= 760 mm Hg) | °C | -42 | ||
| Damptrykk ved -40 °C -20 °C 0 °C +20 °C +40 °C | - | - | bar | 0,1 1,4 3,8 7,3 12,9 | |
| Gass: Densitetstall | - | - | (luft = 1,00) | 1,57 | |
| Densitet ved 101 kPa | - | (= 760 mm Hg og 0°C) | kg/m3 | 2,03 | |
| Gassmengde pr kg væske ved 101 kPa | - | (= 760 mm Hg og 0°C) | m3 | 0,493 | |
| Duggpunkt | - | ved overtykk 1,0 bar ved overtykk 2,0 bar ved overtrykk 3,0 bar | °C | -26 -14 -6 | |
| Forbrenningsdata | Typiske verdier | ||||
| Øvre varmeverdi (kalorimetrisk) ved 101 kPa | - | ( = 760 mm Hg og 0 °C) | MJ/kg kWh/kg kcal/kg MJ/Mm3 kWh/m3 kcal/m3 | 50,45 14,0 12.040 101,90 28,2 24.320 | |
| Nedre varmeverdi (effektiv) ved 101 kPa | ( = 760 mm Hg og 0 °C) | MJ/kg kWh/kg kcal/kg MJ/Mm3 kWh/m3 kcal/m3 | 46,38 12,8 11.070 94,15 26,0 22.470 | ||
