340.02 Gassrør av plast
Et gassdistribusjonssystem for boliger består av ledninger fra tank til reduksjonsventil/måler/fordeler og fra fordeleren til hvert forbrukssted.
- Fra fordeleren kan gassrørene legges skjult i et sandlag under kjellergulvet. Rørene skal da være etter rør-i-rør-prinsippet.
- Det skal ikke være skjulte skjøter mellom fordeleren og forbruksstedet eller til det åpne skjøtestedet mellom plastrør og kobberrør.
- Det skal benyttes spesielle, godkjente rør og systemer, eksempelvis Wirsbo-evalPEX Q&E Gassrør (Q&E = quick and easy-koplinger).
- Q&E-skjøtene utføres med et spesielt verktøy og bygger på krympingsprinsippet.
- Gjennom kjellergulvet skal plastrøret legges gjennom et varerør av stål.
- Rør for annen innendørs montasje skal legges åpent og rørene skal være av metall med faste, hardloddede skjøter.
- Tilkoplingsslangene til forbruksstedene skal være godkjente for gass og ikke være over 1,5 meter lange.

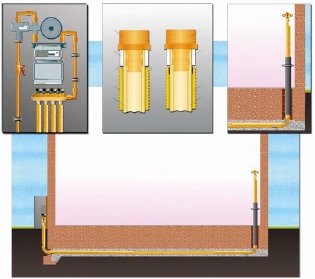

Figuren viser en mulig ledningsføring basert på Wirsbos gassrørsystem:
Til systemet hører fordelere og termiske sikkerhetsventiler:

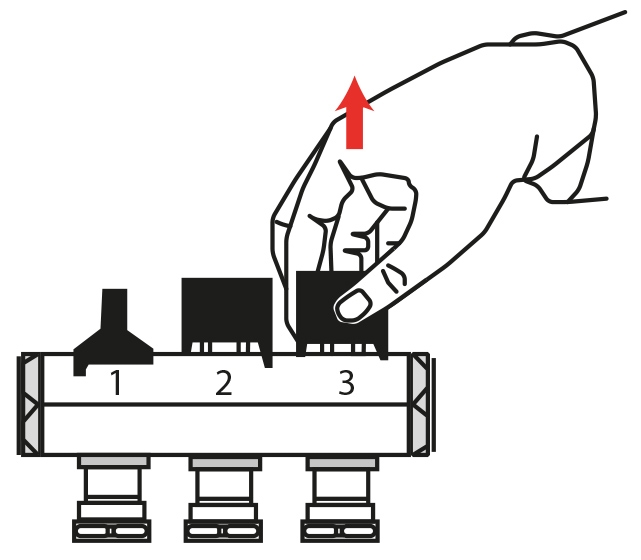

- Strengt ventil
- Åpen ventil
- Tilbakestilling av ventil
Fordeler

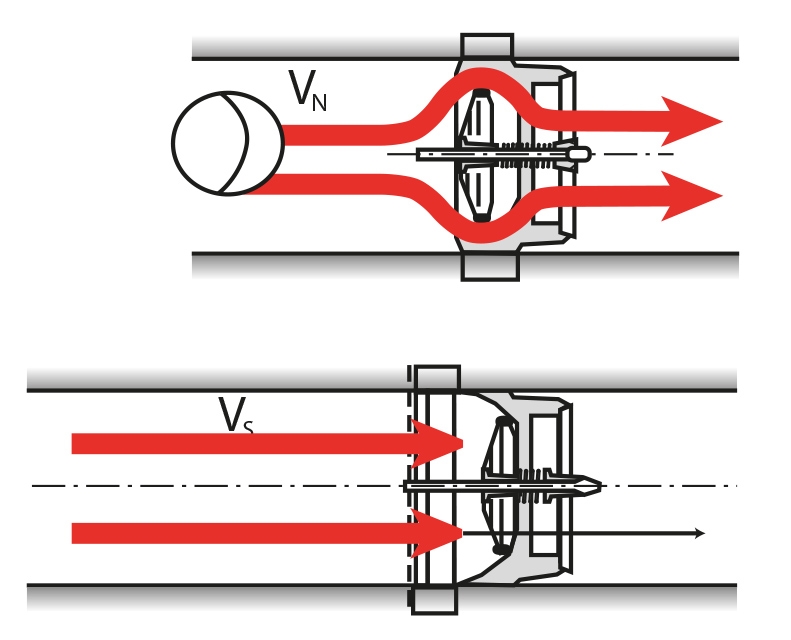

Åpen og stengt ventil
Sikkerhetsventil
Fordeler og termisk sikkerhetsventil
Åpen og stengt ventil
Gassfordeleren er utført i messing og kan fås med 2–4 avstikk, alle 1/2" gjenger. Hver utgang er utstyrt med en stenge- og røravbruddsventil. Når utgående gassmengde overstiger en fastsatt verdi for nominelt forbruk, stenger ventilen automatisk for utløpet. Forbruket forhåndsinnstilles på hver enkelt kurs.
Til fordeleren kan man få skap og brannhemmende bakplate for montering mot brennbar vegg.

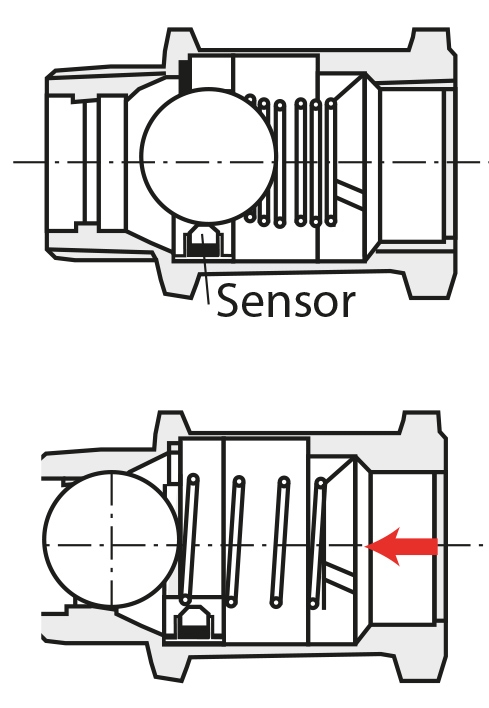

Den termiske sikkerhetsventilen har en innmontert sensor som stenger for gasstilførselen når temperaturen overstiger 92–100 °C. En låsemekanisme vil da frigjøres og kulen i ventilen vil stenge for gjennomstrømming av gass.
