345.01 Trykkluftanlegg – ledningsnett

A System

• Et trykkluftanlegg består av en kompressorenhet (sentral) med tilhørende installasjoner og et trykkluftnett. Nettets oppgave er å levere trykkluft av riktig kvalitet, i riktig mengde og med rett trykk.

• Trykkluftnettet har fire hoveddeler:

1. Stamledning - ledning fra kompressor til distribusjonsledningen
2. Distribusjonsledning - fører luften frem til aktuell arbeidsplass - som regel utført som ringledning for å sikre stabile trykkforhold
3. Serviceledning - rørledningen fra distribusjonsledningen til uttaket ved arbeidsplassen - rørledningen legges så nær opp til arbeidsstedet som mulig for å unngå lange slanger til verktøyet
4. Armatur - omfatter ventil, filter, regulator, smøreapparat og hurtigkoplinger på enden av serviceledningen.

B Røropplegg

• Rør og deler har tradisjonelt vært i galvanisert utførelse NS 583, mellomserie, men komposittrør og PVC-rør er blitt vanlige.
• Ved bruk av nye plastbaserte rørtyper er det viktig å ta hensyn til at utvidelsen kan være det dobbelte av stål.
• Husk forsvarlig klamring etter leverandørens monteringsanvisning!
• Rørene legges med fall mot uttappingspunkter. Rørbøyer og bend skal utføres slik at det ikke oppstår unødige trykkfall.
• Alle avgreninger skjer på toppen av distribusjonsledningen for å hindre fuktighet i å komme inn i serviceledningen.
• Stålrørene skjøtes med varmebestandig pakksalve i gjengeskjøtene.
• Til kompositt- og plastrør benyttes spesielle deler beregnet på rørkvaliteten.
• Det er svært viktig at rørskjøtene er tette.
• Utette skjøter gir økt og fordyrende kompressorbelastning.
• Det monteres trykkslanger mellom kompressorenhet og stamledning for å ta opp vibrasjoner fra kompressoren.
• Rørledningene skal dimensjoneres av leverandøren og det bør tas hensyn til evt utvidelse av anlegget.

Nedenfor er vist en forgrenings- tabell som angir dimensjonen på serviceledningen etter antall avgreninger:

Hovedledning innv. diameter		Antall avgreininger, innv. diam. [mm]
["]	[mm]	3	6	10	13	19	25	38	51	76
1/2	13	20	4	2	1	-	-	-	-	-
3/4	19	40	10	4	2	1	-	-	-	-
1	25	-	18	6	4	2	1	-	-	-
1 1/2	38	-	-	16	8	4	2	1	-	-
2	51	-	-	-	16	8	4	2	1	-
3	76	-	-	-	-	16	8	4	2	1

C Klamring og oppheng

1. Alle hengere skal være justerbare for å sikre en jevn belastning på rørkonstruksjonen.
2. Større rør legges på knekter eller braketter med bøyle.
3. Røropphenget skal hindre forskyvninger, rystelser og deformasjoner, men må gi mulighet for rørbevegelse ved temperaturendringer.
4. Røroppheng og klammer skal være korrosjonsbeskyttet.
5. Avstand mellom røroppheng skal være som for kopper vannledninger
6. Bruk ikke åpne hengere og bøyler, heller ikke patentbånd.

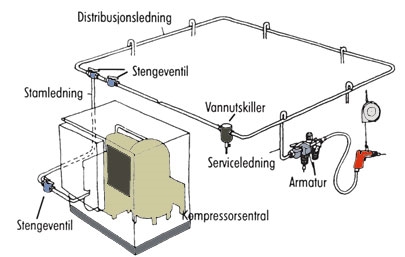

Figur 1. Trykkluftanlegg med JRG Sanipex MT (Alupex-rør).




 Figur 2.
