345.02 Trykkluftanlegg – armatur

A Stengeventiler

• Stengeventiler bør ha lite trykkfall og stenge uten plutselige trykkstøt. Derfor bør det velges membranventiler som stenger ved hjelp av en gummimembran og har rett gjennomløp.

• Du kan også benytte kuleventiler, men vær klar over at kuleventilen stenger på en kvart omdreining, noe som kan gi betydelige trykkstøt ved stenging.

• Stengeventiler skal monteres mellom kompressorenhet eller tank og stamledning. Stengeventiler monteres også på distribusjonsledningen etter avgreningen fra stamledningen og i enden av serviceledningen.

B Utskillere og filtre

• Når luften komprimeres i oljesmurte kompressorer, vil en del av oljen følge med kondensatet fra trykkluften. Oljen er fint fordelt og delvis oppløst i vannet. For å sikre god kvalitet på trykkluften og lang levetid på trykkluftmaskinene, er det nødvendig å skille ut oljen, vann, støv og rust.

• Det plasseres filter ved luftuttaket på serviceledningen.

• Etter kompressorenhetens luftkjøler plasseres et forfilter som tar opp partikler, olje og vann før luften ledes ut i nettet. Kreves det spesielt ren luft i nettet, monteres et etterfilter med høy filtreringsgrad.

• For å fjerne siste rester av lukt, smak og rester av oljedamp, kan det monteres et kullfilter etter etterfilteret.

• Utskillerne kan utstyres med halv- eller helautomatisk tømming.

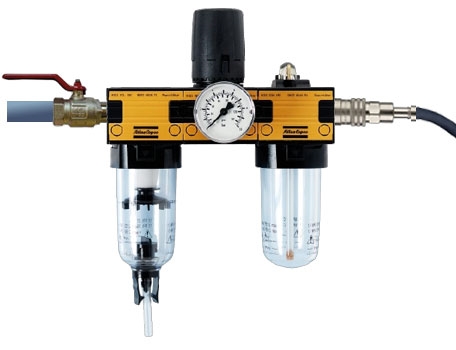

Figur 1. Uttaksfilter, regulator og smøreapparat er som regel koplet sammen i en enhet.



Figur 2.

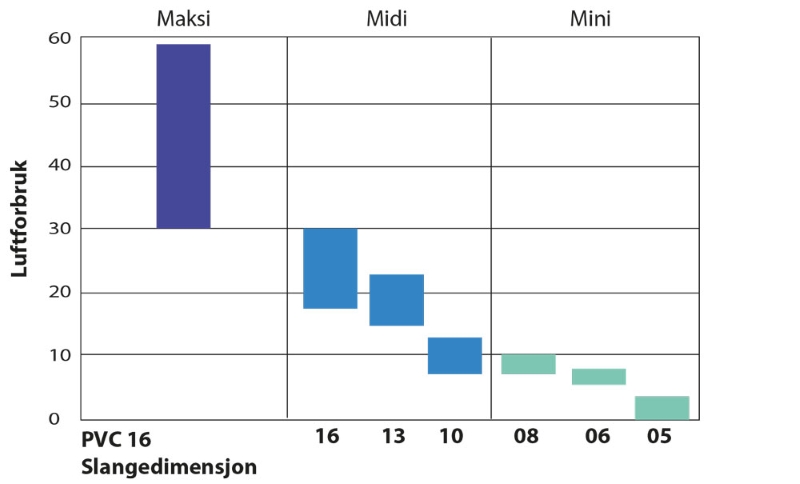

Figur 3. Tommelfingerregel: øk en dimensjon for lengden 5–15 m,

øk to dimensjoner for lengden 5–50  m.

C Uttaksarmatur

• Ved uttaket monteres foruten stengeventil og filter, en trykkluftregulator og et smøreapparat.

• Trykkluftregulatoren skal holde det innstilte arbeidstrykket (som regel 6 bar) konstant, uansett trykkvariasjoner og variasjoner i luftmengden.

• Regulatoren har en viktig oppgave. Dersom trykket er 2 bar høyere enn nødvendig, vil luftforbruket øke med 35 %.

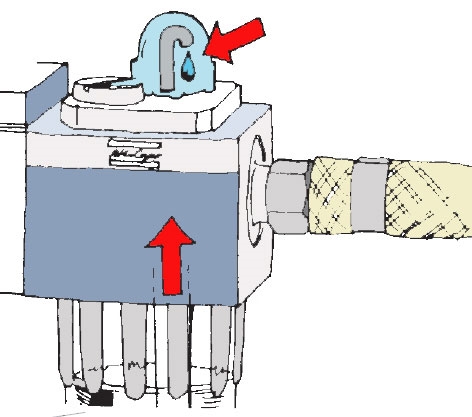

• Smøreapparatet skal tilføre ren olje til verktøyet ved at oljen sprøytes inn i luftstrømmen dråpevis for så å omdannes til tåke før den når verktøyet. Du kan undersøke om apparatet gir fra seg olje ved å se i glasset på toppen av smøreapparatet.

Slangen fra verktøyet tilkoples uttaket via en hurtigkopling. Det bør velges hurtigkoplinger som ikke har større trykkfall enn 0,2 bar ved 6 bars arbeidstrykk. Slangen bør være av lett PVC og ha en lengde på 3 til 5 meter. Lengre slanger må ha større diameter for å unngå stort trykkfall. Avhengig av luftforbruket varierer slangedimensjonen fra 5 til 16 mm.
