345.03 Trykkluftanlegg – aktuelle rør og slanger
345.03 Trykkluftanlegg – aktuelle rør og slanger
(Se også side 345.01)
Rør
Tradisjonelt brukes gjengede og sveisede stålrør til trykkluftanlegg. Nye materialer forenkler installasjon, omgjøring og reparasjon. Vær imidlertid oppmerksom på at nye materialer ikke er beregnet på så høye trykk som stålrørene.
I tabellen finner du de vanligste typene av rør som du kan benytte til trykkluftanlegg med anbefalte maks.-verdier for trykk og temperatur:

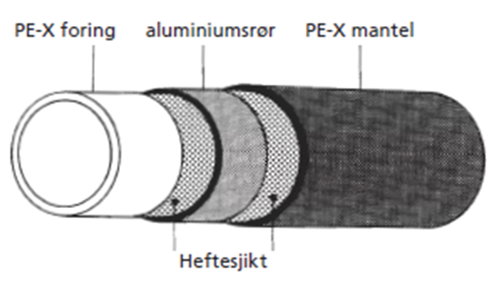

Figur 1. Komposittrør. Kilde: Sanipex.
Slangetyper
Det finnes et utall av slangetyper beregnet til alle tenkelige formål. Slanger til vanlige industrielle trykkluftanlegg hører inn under LT-gruppen (lavtrykk), mens hydraulikkslanger og spesielle slanger til offshore tilhører HT-gruppen (høytrykk).
De fleste slanger i LT-gruppen er bygd opp av en sort SBR-gummi innerst, et syntetisk kordlag i midten og en utvendig EPDM-gummi utvendig. Det utvendige laget har ulike farger for å holde de forskjellige slangene fra hverandre.
Vanlig brukte slanger til trykkluftanlegg kan også være armerte, klare PVC-slanger med flettet polyester som er beregnet på temperaturer fra -10 °C til + 60 °C.

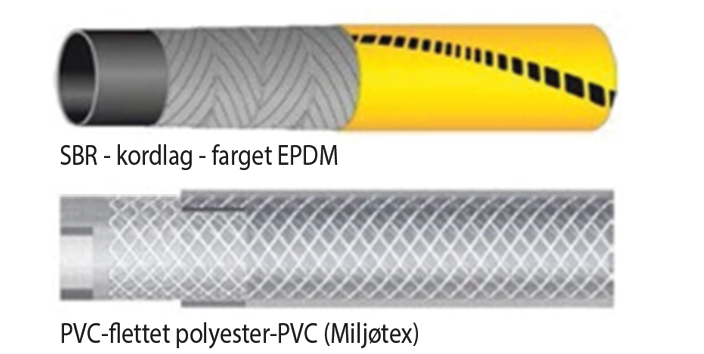

Figur 2. Ulike slangetyper (TESS).
Husk at arbeidstrykket avtar med stigende diameter og temperatur (utdrag fra TESS Miljøtex):
Innv. diam. | Arbeidstrykk ved 20 °C | Arbeidstrykk ved 60 °C |
6 | 20 | 10 |
8 | 20 | 10 |
10 | 16 | 8 |
13 | 11 | 5,5 |
16 | 10 | 5 |
19 | 9 | 4,5 |
25 | 8 | 4 |
32 | 5 | 2,5 |
Instrumentslanger for pneumatikk kan være lagd av nylon eller polyurethan.
Pressluft betegner trykkluft i anleggssektoren, har spesielle slanger og omfattes ikke av rørleggerens arbeidsområder.
Bruksområder og miljø
Trykkluftslanger skal være holdbare, tilpasset miljøet de skal brukes i. Ulike bruksområder som forskjellige type industrier, havbruk, olje, gass, skip, smelteverk og elektroanlegg har alle ulike omgivelser og behov. Spesielt er det trykk, temperaturer og kjemisk miljø som er avgjørende faktorer for valg av slanger.
Selv om trykkluftslanger hører hjemme i lav-trykksgruppen, er de fleste slangene beregnet på 15–20 bars arbeidstrykk og temperaturer opp til 90 °C.
Det sier seg selv at slangene må ha god kvalitet og at HMS-arbeidet er viktig i installasjon og bruk. Ikke minst viktig er det å overholde krav til brukstid, ettersyn og utskifting.
Godkjenning av rør og slanger
Alle slanger skal være godkjent, ha et materialsertifikat og en trykktestdokumentasjon fra leverandøren. EN 10204 - 2.1 og 3.1/3.2 legges til grunn for sertifisering og dokumentasjon.
