360.02 Boligventilasjon II – dimensjonering og tegning

Luftmengder

Luftmengden til en bolig bestemmes ut fra et bygningsbestemt krav og et personbestemt behov som gis av formelen:

Q = 0,35 + 3,5 · n [liter pr. sekund pr. m2]

For boliger, regnes 5 personer som normalt, dvs. n = 0,05, som gir Q = 0,53 l/s m²

Dessuten skal det sikres at alle rom skal ha et behov på minst 7 l/s m², som kan gi større luftmengder enn formelen tilsier. Tilført luftmengde skal balansere med avtrekket under normal bruk.

Avtrekksluftmengder

Luftmengder for en vanlig bolig er gitt i tabellen nedenfor. Det skal være mulig med forsert avtrekk fra kjøkken, bad og vaskerom. Forsert luftmengde oppnås enten ved å endre trykkfallet i kanalnettet eller ved å øke hastigheten på viftene til maks nivå. For å kunne ta ut riktig aggregat er det viktig å ta høyde for både normalventilasjonsbehovet og ventilasjonsbehovet for eventuell forsert ventilasjon.

Peis og annet åpent ildsted, som har behov for rikelig røykavtrekk krever tilførsel av 150–300 m³ luft pr. time (42–84 l/s), som tilsvarer samlede uteluftåpninger på minst 300 cm², godt fordelt i rommet eller som friskluftkanal direkte til ildstedet.

Kanaldimensjoner

Tabell som viser kanaldiameter, luftmengde, hastighet og trykkfall

Rom	Uteluftbehov		Avtrekk/Normal/Forsert
	[l/s]	[m3/h]	[l/s]	[m3/h]
Stue (5 pers.)	35	126	-	-
Foreldresoverom (2 pers.)	14	50	-	-
3 barnerom (3 pers.)	21	76	-	-
Kjøkken	-	-	10/30	36/108
Bad	-	-	15/30	54/108
Toalett (dusj)	-	-	15/20	54/72
Vaske- og tørkerom	-	-	10/20	36/72
Sum	70	252	50/100	180/360



Kanaldiametre i leiligheter ligger mellom 125 og 200 mm. Leiligheter/boliger over 125 m² bør ha Ø 200 mm hovedkanaler. Mellom avtrekksventil og filter i ventilasjonsaggregatet må man ikke benytte mindre enn Ø 125 mm kanaler fordi innvendig nedsmussing av kanalen kan gi en relativt stor reduksjon av luftmengden ved mindre dimensjoner.

Dimensjon diam. [mm]	Luftmengde [m3/h]	Lufthastighet [m/s]	Trykkfall [Pa/m]
100	55	2,0	0,7
125	90	2,0	0,6
160	150	2,0	0,5
200	280	2,5	0,5

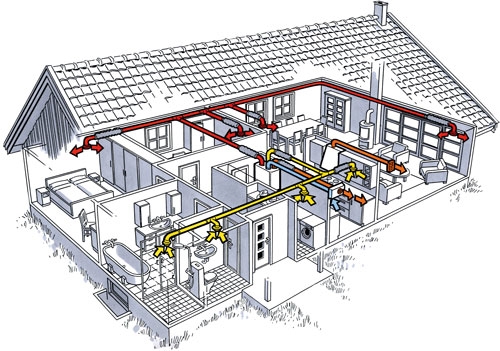

Figur 1. Skisse som viser aggregat plassert på bad. Kilde: Flexit AS.
