360.03 Kanaler/ventilasjonsrør

Boligventilasjon er kommet enda nærmere rørleggerens marked. Istedenfor tradisjonelle kanaler i blikk og spirorør, brukes det rørsystemer i PP eller PVC. Materialer som rørleggeren er godt kjent med og som kun krever tradisjonelt rørleggerverktøy.

Dimensjoner og deler
Rørene leveres i utvendige dimensjoner fra 63 til 200 mm og dekker alle krav til luftmengder for boligventilasjon (se side 360.02).  Rørsystemene leveres med muffer, bend og T-rør etc. som et ordinært rørsystem. Spesielle muffer brukes for tilkopling til aggregat og blikk-kanaler. Fleksible kanaler kan brukes i forbindelse med tilkoplinger av aggregat, avtrekk fra kjøkkenventilator og tilkopling til ventiler. Fleksible kanaler kan leveres ferdig isolert.
Klammeravstand for plastrørene skal være maks. 2,5 m.

Isolering
Uisolerte kanaler/rør brukes på den varme siden av anlegget. Det vil si der ventilasjonsluften har samme temperatur som omgivelsene.
Kanaler skal, i likhet med røropplegg for øvrig, isoleres mot:

• Kondens
• Energitap
• Brann
• Lyd

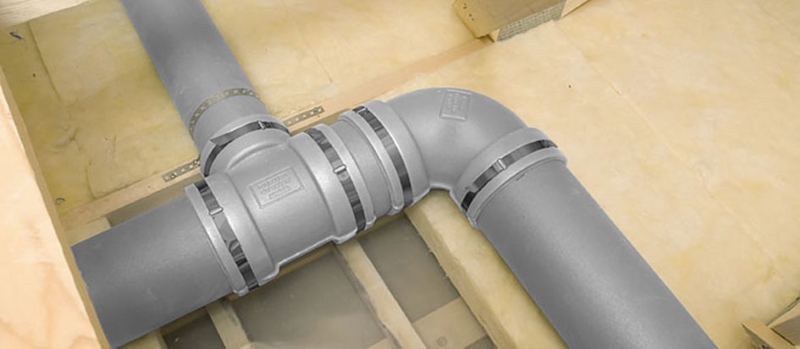

Figur 1. PP-ventilasjonsrør. Kilde: Uponor AS.
Kondens
Der det er fare for utvendig kondens på rørene, det vil si der kanalluften er kaldere enn omgivelsene, skal kanaler/rør isoleres. Innvendig kondens kan oppstå når kanalluften er varmere enn omgivelsene.

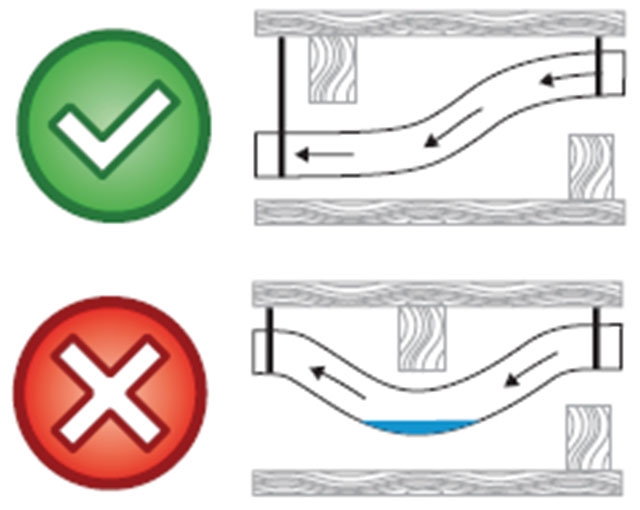

Figur 2.

Husk at kondensisolasjonen må være tett (se 370-sidene om kjøleanlegg). Spesielt utsatt for kondens er inntak- og avkastkanaler mot uteluften. Derfor skal alle kanaler til/fra aggregatet til uteluft være isolert med minst 50 mm tykk isolasjon. Rørene må ikke legges med vannlåser som kondensvannet kan samles i.

Energitap
I tillegg til kondens, vil uisolerte kanaler ha et energitap. Energitapet kan gå begge veier, både fra kanalen til omgivelsene og fra omgivelsene til kanalen, avhengig av temperaturforskjellen. I moderne boliger og leiligheter med balansert ventilasjonsanlegg er det viktig at det opprettholdes jevne, bestemte romtemperaturer. Energilekkasjer i kanalnettet kan føre til dårlig, ustabilt inneklima.

Brann
I brannskiller skal kanalene brannisoleres på samme måte som rørinstallasjoner. Det kan benyttes brannspjeld som er en tilstrekkelig brannsikring uten andre tiltak enn å isolere åpningen mellom kanal og brannvegg med godkjent materiale. (Se sidene under 338-avsnittet)

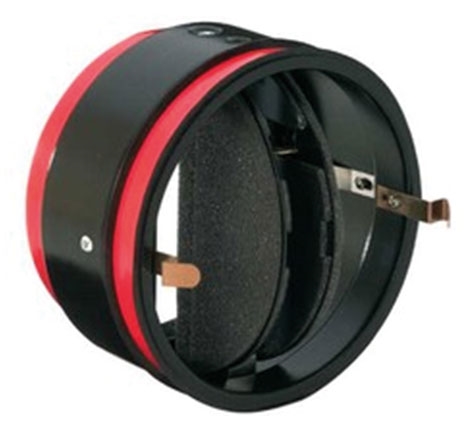

Figur 3.

Lyd
Kanal- og aggregatstøy skal dempes ved tilførsel av luft til soverom og oppholdsrom som kan sjeneres av støy. Som lyddemper (lydfelle) kan benyttes et spesielt isolert rør eller en lyddemperkasett. Lydfeller er også viktige for å hindre lydoverføringer mellom rommene. Lyddempere i kalde soner må isoleres.

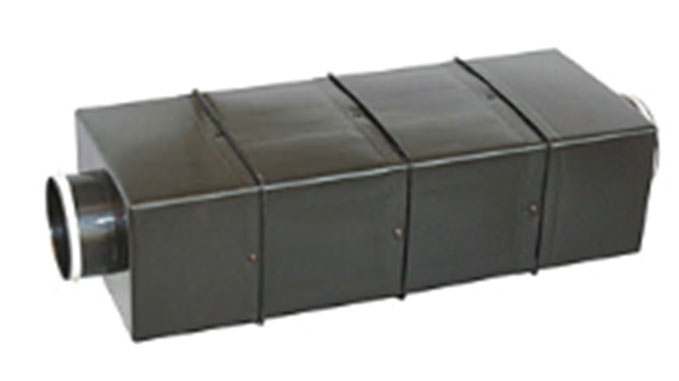

Figur 4. Lyddemper.

Inspeksjon og rengjøring
Alle kanaler skal legges slik at det er mulig å komme til for inspeksjon og rengjøring av nettet. Rensing kan skje fra aggregatet (husk tilkomstmulighet), fra uteluftsiden og fra tilluft- og avtrekksventilene.

Spesielt viktig er det å sørge for at kanalene plugges igjen for smuss og vann i byggeprosessen.
