360.11 Varmegjenvinning i småhus I – statiske gjenvinnere

Ca. halvparten, og minimum 40 %, av energibehovet til romoppvarming og varmtvann skal kunne dekkes av alternativ energiforsyning. Dessuten er de nye kravene til lufttetthet så strenge at balansert ventila­sjon (se 360.01) med varmegjenvinning blir nødvendig i boliger. I tette småhus vil fuktnivået i rommene kunne bli for høyt. Derfor er det ekstra viktig med god ventilasjon og varmegjenvinning. Varmegjenvinnerne er en del av ventilasjonsaggregatet som også kan ha forvarming av tilluften. Varmebatteriet kan være elektrisk eller basert på vannbåret varme.

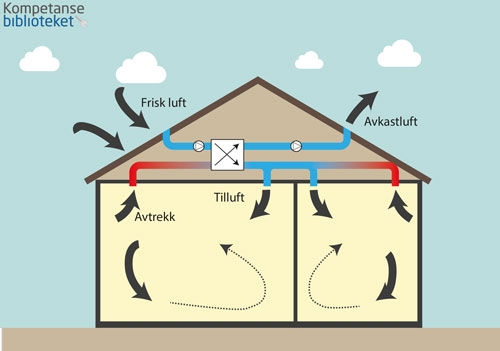

Figur 1. Boligventilasjon med varmegjenvinning - kryssvarmeveksler.

Varmegjenvinnere i små ­ventilasjonsanlegg

Det finnes flere typer ventilasjonssystemer med varmegjenvinning. Installasjon av varmegjenvinning i en bolig skjer hovedsakelig som varmeveksling fra avtrekk til tilluft, eller med fra luftvarmepumpe som enten plasseres i aggregatet eller som kan være en del av vannvarmeren (se 360.13).

Varmegjenvinnerne (varmevekslerne) deles inn i to hovedområder:

• statiske gjenvinnere
• sykliske gjenvinnere (se 360.12)

Statiske gjenvinnere

Statiske gjenvinnere kan overføre varmen på to måter:

• med skillevegg mellom to kamre

• • platevarmeveksler

• • • kryssvarmegjenvinner, der luftstrømmene krysser hverandre i 90⁰ er den vanligste i boliger. Virkningsgraden er på ca. 60 %.

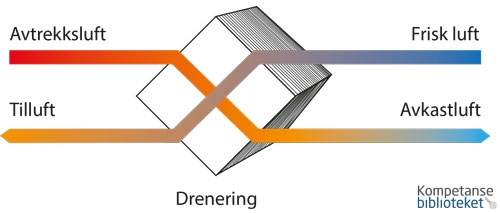

Figur 2. Kryssvarmeveksler. Kilde: www.flexit.no.

• motstrømsgjenvinner, der luftstrømmene går i motsatt retning, har virkningsgrad på ca. 70 %, men kan være utsatt for gjenfrysing om vinteren

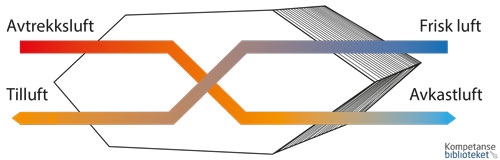

Figur 3. Motstrømsgjenvinner.

• • rørvarmeveksler

• • • brukes mest i forbindelse med vann/vann-veksling

• med overføring av væske

• • væskekoplet gjenvinner

• • • varmepumpegjenvinner, luft/luft-varmepumpe med batterier i avtrekks- og tilluftskanalene forbundet med rør med kompressor og strupeventil som i en tradisjonell varmepumpe

Figur 4. Varmepumpegjenvinner.
Kilde: www.exhausto.dk.

• konvensjonell gjenvinner (batterigjenvinner) som har en pumpe som sirkulerer glykolblandet vann fra batteriet i avtrekkskanalen til batteriet i tilluftskanalen.

• fordampningsvarmegjenvinner
  • bygger på samme prinsipp som væskegjenvinneren, men inneholder et kuldemedium som fordamper ved oppvarming og kondenserer ved avkjøling.

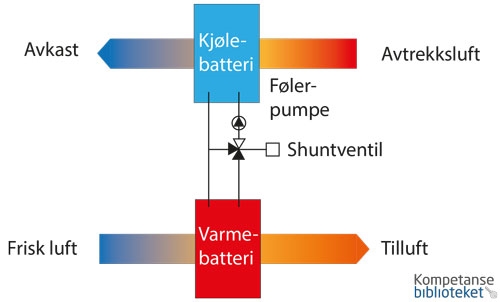

Figur 5. Batterigjenvinner.
