360.12 Varmegjenvinning i småhus II – sykliske gjenvinnere

Sykliske gjenvinnere

Det er to typer av sykliske (regenerative) varmegjenvinnere:

Roterende gjenvinnere og kammergjenvinnere.

• Roterende varmegjenvinnere
  • Rotorhjulet har mange små kanaler som luften passerer. Den ene halvparten av hjulet varmes opp av luft fra avtrekkskanalen, dreier en halv gang rundt og avgir varmen til tilluftskanalen. Gjenvinneren kan ha en virkningsgrad på 85–90 %. Varmegjenvinneren kan overføre fuktighet for å holde på fuktigheten i rommet vinterstid. Den kan også overføre lukt. Derfor ledes avtrekk fra matos som regel utenom gjenvinnere. Gjenvinneren skal ha kondensavløp.

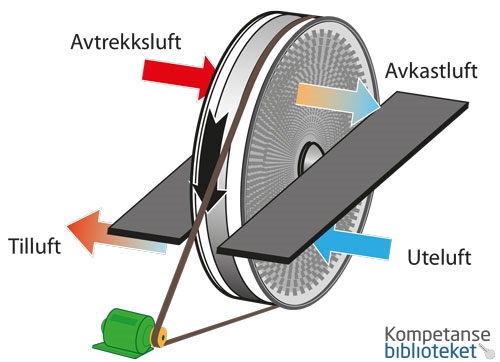

Figur 1. Roterende varmegjenvinner.

Figur 2. Kilde: www.comfort.no.

Kammervarmegjenvinnere

Gjenvinneren har to kamre med spjeld som sørger for at luftstrømmen veksler mellom kamrene. Spjeldet styres av et koblingsur. Virkningsgraden kan være 70–80 %. Denne typen gjenvinnere trenger ikke kondensavløp.

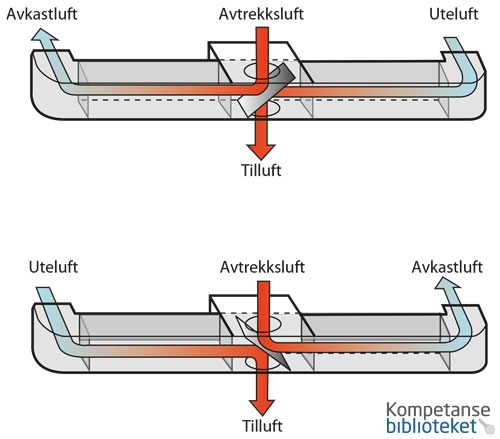

Figur 3 og 4. Kammervarmegjenvinnere.
