370.04 Isvannsanlegg
370.04 Isvannsanlegg
Isvannsanlegg generelt
Et isvannsanlegg fungerer i praksis som et sentralvarmeanlegg. Med kaldt vann avkjøles rom med behov for kjøling på varme dager. En kjølemaskin eller varmepumpe produserer kaldt vann ved at fordampersiden på kuldemaskinen er tilkoplet kjølekom-ponenter gjerne via en isvannstank. Vannet fra isvannstanken sirkuleres til avkjølingsutstyr (kjøleavgivere) som for eksempel takkjølingsplater, kjølebafler eller spesielle kjølebatterier som enten kan være montert i ventilasjonsanlegget eller som frittstående veggapparater («fancoils»). Kulden avgis ikke, men varmen forflytter seg fra rommet til kjøleavgiveren.
Temperaturregulering
På samme måten som et varmeanlegg, har isvannsanlegget en primærside med kuldeproduksjon og en sekundærside med kuldeavgivere (varmeopptak). På sekundærsiden må vanntemperaturen tilpasses kjølebehovet med shunt- eller termostatventiler.
Oppfylling og lufting av isvannsanlegget
Huskeliste:
- Steng alt kjøleutstyr (takplater, bafler, batterier etc.).
- Fyll opp alle rørstrekkene med en hageslange e.l. samtidig som luften slippes ut (åpen ende).
- Plugg igjen rørene.
- Fyll opp til riktig arbeidstrykk ifølge manometeret på ekspansjonskaret
- Kontroller at all luft er ute av systemet.
- Kontroller ekspansjonskaret med hensyn til eventuelle lekkasjer på membranen.
- Fyll opp kjøletaket seksjon for seksjon. Ventiler skal være fullt åpne.
- Ett og ett kjøletak åpnes, slik at vannet strømmer mot den åpne enden som forbindes med en hageslange med avløp til sluk eller ut i det fri.
- Fyll opp til det bare kommer vann og ikke luftblandet vann ut av slangen.
- Gjenta prosessen for hver etasje til hele anlegget er fylt opp.
- Når hele systemet er fylt opp, startes pumpen.
- La anlegget gå med maksimal gjennomstrømming i minst tre uker.
- Ved glykolfylte anlegg bør utluftingsperioden være 4–5 uker.
- En forutsetning for effektiv utlufting er at det monteres en mikrobobleutskiller på returledningen på pumpens sugeside og/eller mindre utskillere på alle høydepunkter.
Skal anlegget ha innblandet frostmedium, må du i tillegg følge prosedyren som nevnt på side 370.06.
Rør og isolering av isvannsanlegg
Se side 370.11 og 370.16.

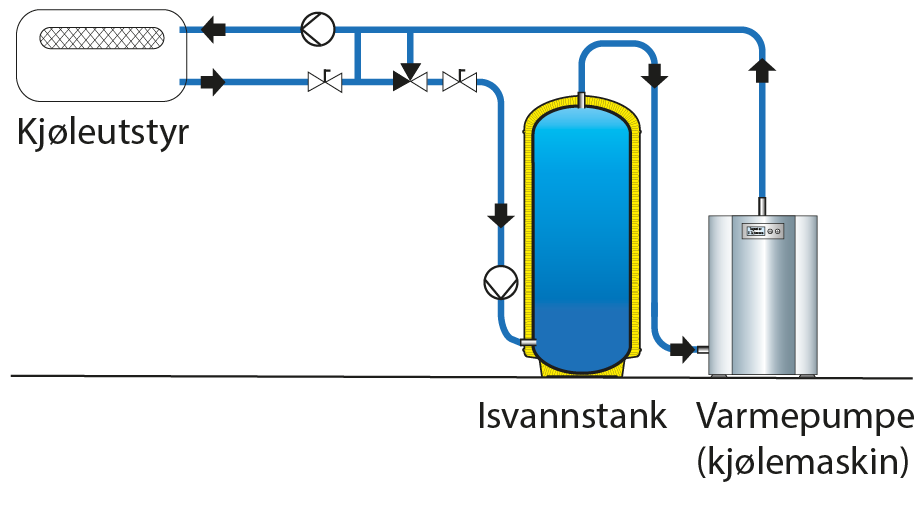

Figur 1.

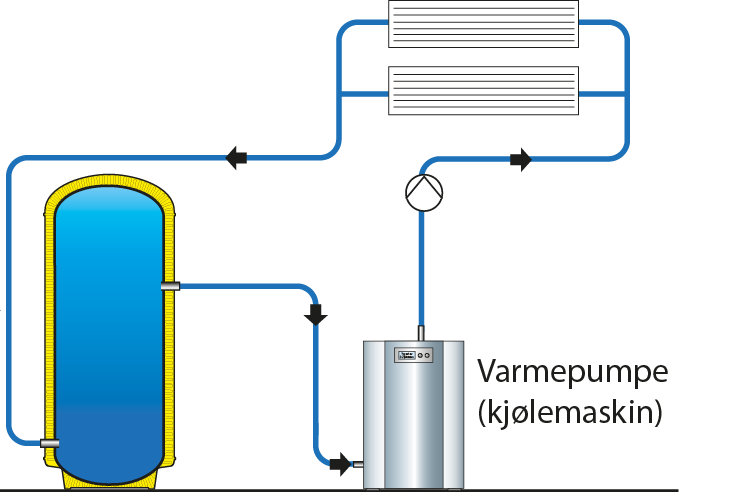

Figur 2.
