370.06 Frostmedier – blandings­forhold og påfylling

370.06 Frostmedier – blandings­forhold og påfylling

Se de øvrige sidene under 370-avsnittet.

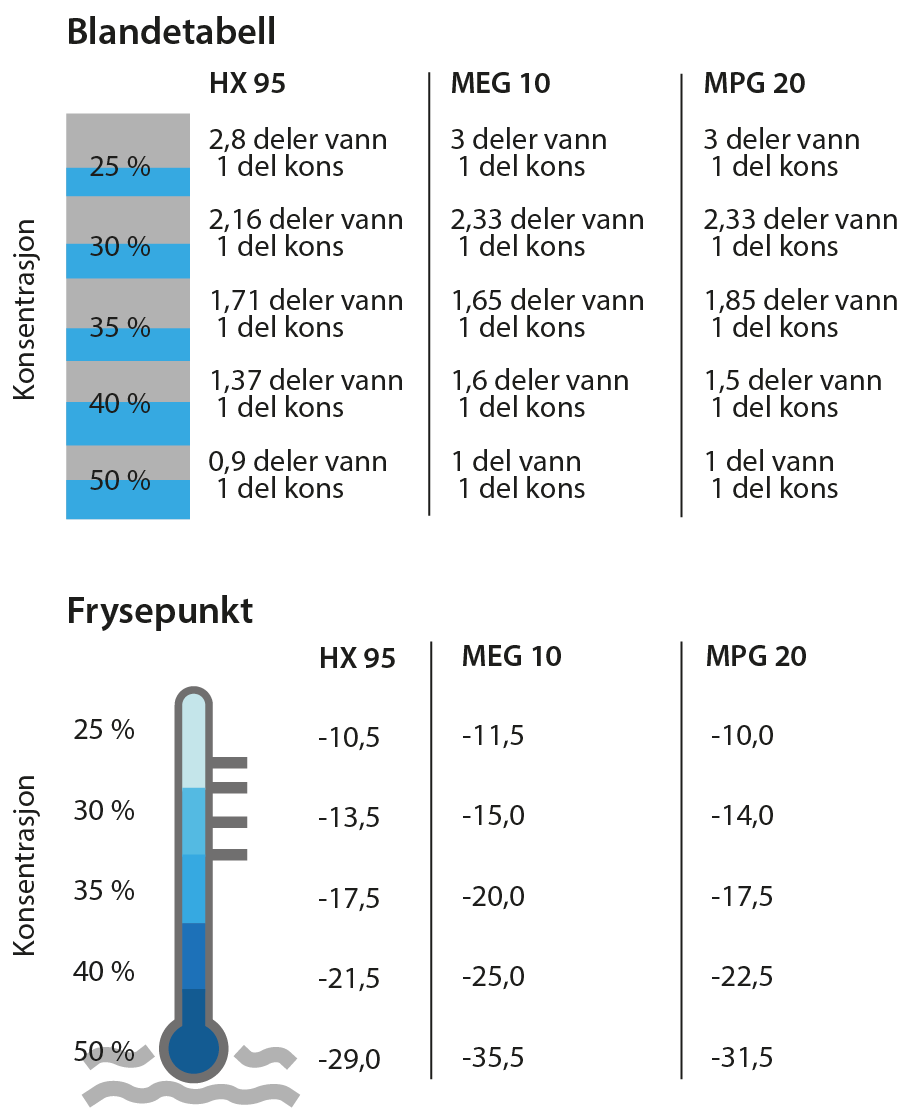

Blandingsforhold og frysepunkt

Figur 1. Kilde: basum.no

Planlegging for påfylling

Sørg for en god planlegging før fyllingsarbeidet starter:

• Verneutstyr som hansker, briller og støvler.
• Passe stor blandingsdunk.
• Pumpe med tilbakeslagsventil.
• Påfyllingsuttak med kuleventil.
• Manometer i ledningen for kontroll av trykk.
• Litermål/målebøtte for rett blanding.
• God utlufting av rommet der fyllingen pågår.
• Uttappingsventil på lengst bortliggende punkt i anlegget.
• Overfyllingsslange med avløp til lukket kar.
• Ekstra personell dersom fylling og uttapping forgår på forskjellige steder.

Utregning av mengde

Anleggets totale væskemengde (rør, kjøleavgivere og utstyr) beregnes for innkjøp av riktig mengde frostmedium. Væskemengden i utstyr og avgivere tas ut fra katalog.

Væskemengde for rør beregnes fra

V = p · r2 · l

V = volum [liter]
r = innvendig radius på røret [dm]
l = rørlengde [dm]

Eksempel:

Væskemengde i en meter 50 mm rør (innv.diameter):
V = 3,14 · 0,252 · 10 ~ 2 liter

Tabellen nedenfor angir vannmengde pr. meter rør for noen dimensjoner:

Påfylling av frostvæske

Følg prosedyren som vist på side 370.04 i tillegg til følgende huskeliste:

• Sørg for at alle ventiler til kjøleavgiverne er stengt.
• Bland ut væsken med riktig forhold vann og frostvæske, etter frysepunkt og blandingstabell.
• Ikke bland ulike frostmedier, heller ikke fra ulike leverandører.
• Bruk slanger og påfyllingspumpe beregnet for frostvæske.
• Monter manometer på påfyllingen.
• Sørg for at kar og overløpsslange er montert på stuss med uttappingsventil.
• Pump inn den blandede væsken inn i anlegget.
• Fyll opp seksjon for seksjon, luft ut og kontroller tetthet etter hvert.
• Oppbevar frostvæsken på lukkede beholdere.
• Følg verneregler for bruk og oppbevaring av frostvæsken!
