731.02 Fall og høydeforhold

731.02 Fall og høydeforhold

A Fall på utvendige avløpsledninger

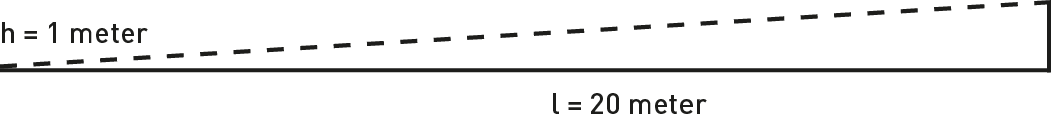

Med fall (eller stigning) menes høydeforskjellen mellom to punkter delt på den horisontale lengden, dvs vinkelen mellom en horisontal linje og rørledningen. Fallet oppgis i % for store fall og i ‰ for vanlige små ledningsfall. Fallet kan også oppgis som en brøk, h/l eller h:l. Er høydeforskjellen 1 meter for en ledning på 20 meter, er fallet 1:20, dvs. 1/20 · 1 000 ‰ = 50 ‰ For svært små fall kan ledningslengden (hypotenusen i trekanten) settes lik den horisontale lengden.

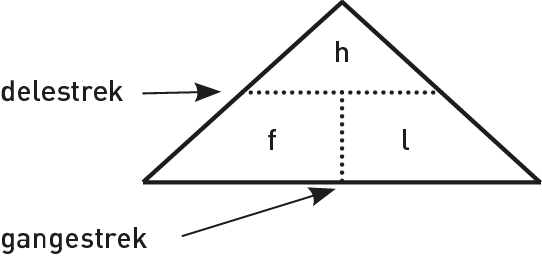

Følgende hjelpetrekant kan brukes ved utregninger:

Dimensjonering av utvendige avløpsledninger skjer ved hjelp av diagrammer som viser forholdet mellom avløpsmengde, fall og rørdiameter. Nøyaktig beregning må skje ved hjelp av diagrammene. Følgende tommelfingerregler gjelder for fall på utvendige avløpsledninger:

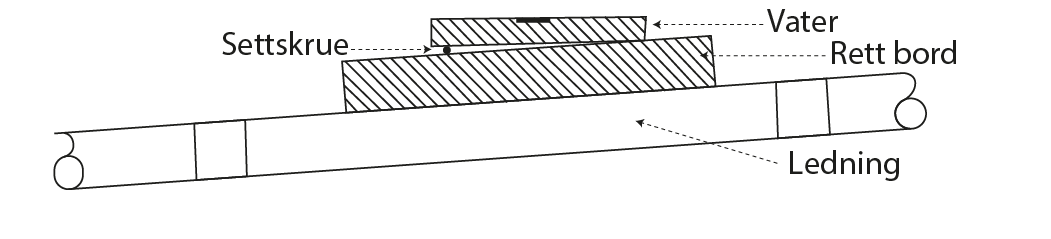

• Er fallet lite, må du bruke nivelleringsutstyr, eller rette bord som underlag for vateret.
• Bruk vater med stillskrue i enden.

Stillskruehøyder for vaterlengde 60 cm:

• Fall 16,7 ‰ = 10,0 mm
• Fall 12,5 ‰ = 7,5 mm
• Fall 10,0 ‰ = 6,0 mm
• Fall 5,0 ‰ = 3,0 mm
• Mindre fall enn 5 ‰ må tas ut og kontrolleres med nivelleringsutstyr.

B Høyder

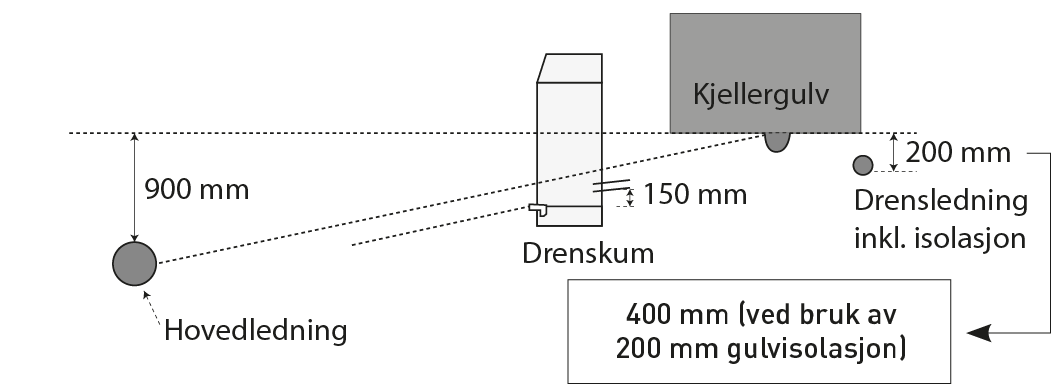

• Mellom innvendig topp på hovedspillvannsledning ved for­greningen og vannstand i nederste vannlås (eller kjellergulv) skal det være minimum 900 mm.
• Vannstand i kummer skal være minimum 100 mm over ­innvendig topp av hovedavløp ved forgreningen.
• Kjellergulvet skal være minimum 400 mm inkludert 200 mm isolasjon over bunn drensrør.
• Bunnen av drensrøret i drenskummen skal ligge minimum
  150 mm over vannstanden i kummen.

NB! Bruk tabeller og diagram ved nøyaktige beregninger av fall og høyder.

Se side 731.26 og 731.27 for beregning av kjellergulvhøyden.

Figur 1.

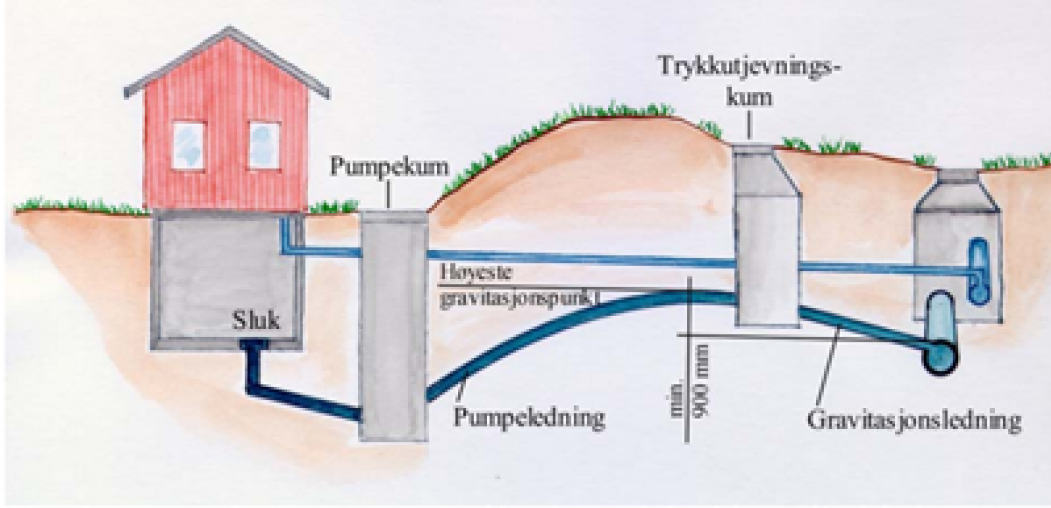

Figur 2. Kravet til overhøyde på minst 900 mm gjelder også for ­pumpeledning: https://www.oslo.kommune.no/vann-og-avlop/
regler-for-vann-og-avlop.
