731.03 Tilkobling til hovedvannledning

731.03 Tilkobling til hovedvannledning

Kommunen vil alltid ha bestemmelsesrett til hvilken metode og produkt som skal benyttes for tilknytning på offentlig ledning. Kommunen kan stille krav til innmåling (koordinatfesting) av tilknytningspunkt.

• For DN 125–300 hovedledninger tillates benyttet anboringer med 38 mm hull for stikkledning opp til DN 54 (2”) diameter, utvendig målt.
• For DN 100 hovedledning benyttes anboringer med 32 mm hull for vanninnlegg opp til DN 35 (1 ¼”) diameter, utvendig målt. Anboringen skal ligge minst 300 mm fra spissende, muffe eller kumvegg.

Minste avstand mellom tilknytningspunkter på samme rør bestemmes av kommunen. Det er da viktig for utførende rørlegger å sjekke hvilke krav som foreligger i kommunens regelverk

Anboring i kum må alltid plasseres slik at stikkledningen ikke hindrer adkomst og arbeid i kummen. Stikkledningen må ikke plasseres rett under nedstigningsåpningen, eller slik at den kan bli tråkket i stykker.

Anboringsarrangementet må anordnes slik at setningsskader/-brudd ikke oppstår. Dette gjelder for alle typer rør. Anboringer bør i all hovedsak alltid anbores horisontalt (innføringsvinkelen er 90°) på hovedvannledningen. Dette for å forhindre at senere oppgravinger ødelegger klammeret og ventilen som kan utgjøre større og helt unødvendig vannskader.

Tilkopling til hovedvannledning kan gjøres med:

1. Anboring
2. T-rør i kum
3. Fordeler i kum, se side 731.12

A Anboring

• Bruk anboringsklammer som er beregnet for rørtypen.

• Bruk anboringsklammer som er godkjent av kommunen.

• Anboringsklammer kan benyttes for stikkledning opp til 54 mm (2”).

• For større innlegg skal det brukes T-rør, eller mellomring med stuss for tilkopling i kum.

• Minimum avstand fra kumvegg, spissende eller muffe = 300 mm.

• Minimum avstand mellom to anboringsklamre = 500 mm.

• Minimum avstand fra hovedledning til bygg = 2 m.

• Minimum avstand fra stikkledning til bygg = 1 m.

• Anboring skal under normale forhold skje i øverste halvdel av rør og helst horisontalt mot hovedvannledningen.

• Benyttes vanninnlegg av kobberrør, skal tilknytningen skje med to faste albuer og røret skal glødes i ca. 1 meter fra tilkoplingen. Dette gjøres for å hindre brudd på røret ved eventuelle setninger.

• Husk å montere albuene slik at de drar seg på ved setninger ovenfra.

• Ved anboring i kum, skal det brukes klammer med metall ­overdel.

• Anboringen i kummen må ikke hindre vedlikeholdsarbeid og nedstiging.

• Bruk riktig anboringspakning!

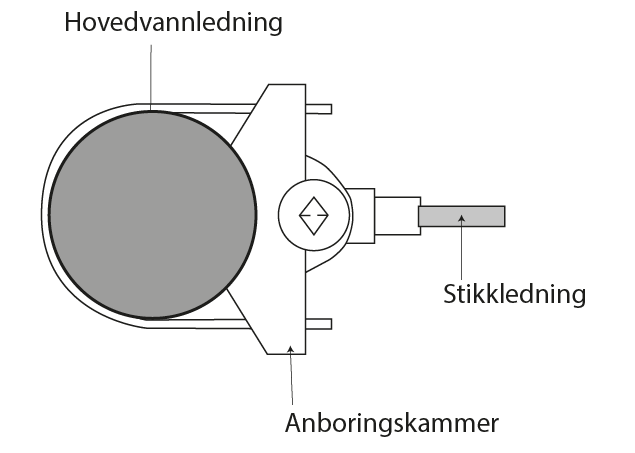

Figur 1. Anboring bør som skrevet skje horisontalt på hoved­ledningen.

B Tilknytning med T-rør eller flens i kum

• Er stikkledningen over DN63 skal det brukes T-rør, da fortrinnsvis kum. Kummen skal ha avløp.

• Stikkledningen skal ha fleksibel gummiforing eller lignende gjennom kumvegg for å hindre brudd på vanninnlegget ved setninger.

• Det avsettes stengeventil for stikkledningen rett i T-røret.

• I endekum tas stikkledningen ut foran brannventil eller ­spyle- og tappeordninger.

• Vanninnlegget skal ikke føres til eller gjennom offentlig kum for spillvann.

• Stikkledningen må legges på en slik måte at vedlikeholds­arbeid og nedstigning i kummen ikke hindres.

NB!

• Husk å kontakte lokale kommunale myndigheter før tilkoplings­arbeidet finner sted.

• Følg de kommunale bestemmelsene (varierer fra kommune til kommune). I Oslo f.eks. har ikke utførende rørlegger lov til å anbore. Der utfører kommunens rørleggere dette.

• Husk anmeldelse. Husk målsetting av tilkoplingen.

• Husk utspyling etter anboring.

• Husk å forhindre frost ved anboring på vinterstid.

• Husk jordledning ved plast vannledning, også ved utskifting av deler av vanninnlegg fra metall til plast. Elektriker skal kople jordingsledningen!

• Se også side 731.12.

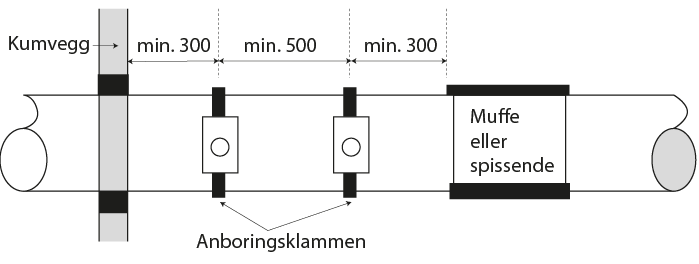

Figur 2. Minimumavstanden i mm.

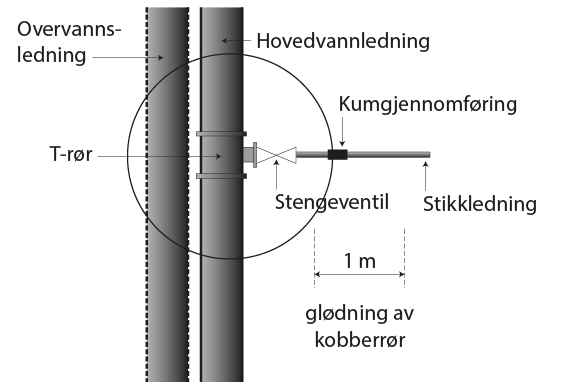

Figur 3. T-rør i kum og kopper – Vanninnlegg.

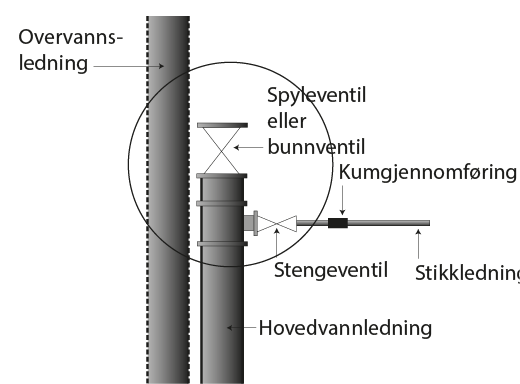

Figur 4. T-rør i endekum eller kum med spyle- eller brannventil.
