731.04 Tilkobling til hovedavløpsledning
731.04 Tilkobling til hovedavløpsledning
Kommunen vil alltid ha bestemmelsesrett til hvilken metode og produkt som skal benyttes for tilknytning på offentlig ledning. Kommunen kan stille krav til innmåling (koordinatfesting) av tilknytningspunkt.
Minste avstand mellom tilknytningspunkter på samme rør bestemmes av kommunen. Det er da viktig for utførende rørlegger å sjekke hvilke krav som foreligger i kommunens regelverk
Stikkledninger for avløp kan tilknyttes hovedledningsnettet i offentlig kum dersom forholdene tillater det. Det forlanges ikke kum ved hver tilknytning. Når eksisterende eller planlagt kum på hovedledningen ligger til rette for tilknytning, skal denne tilknytningen foretas i kummen.
Stikkledningene knyttes til hovedledning med grenrør, sadelstykke med eller uten klammer eller kort mufferør, avhengig av hovedledningens størrelse og materiale.
OBS! Sjekk alltid med kommunen om hvilke krav som gjelder for tiltaket. Vi har sett forskjellige krav fra kommune til kommune. Tekniske bestemmelser og Va/miljø-blad 33 stiller blant annet krav til forgreningshøyde på alt under 600 mm i øvre halvdel. Kommunen kan sette egne særbestemmelser!
A Tilkopling utenfor kum
Figur 1.
Alle tilkoplinger skal skje minimum 1 meter fra kumvegg.

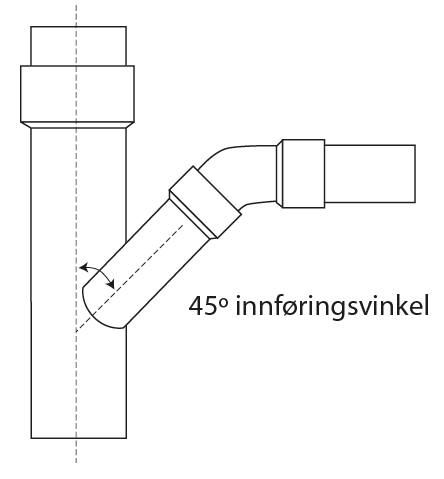

Hovedledningsdiameter d = 150–300 mm:
-
Bruk skrått grenrør, 45°.
-
Sadelstykke kan i spesielle tilfelle benyttes, se kommunalt reglement.
-
Figur 2.

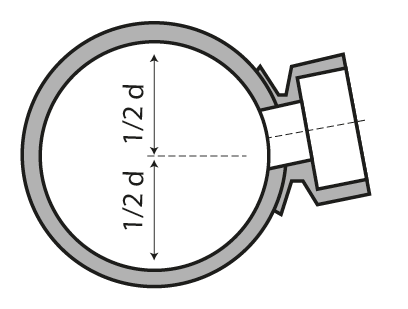

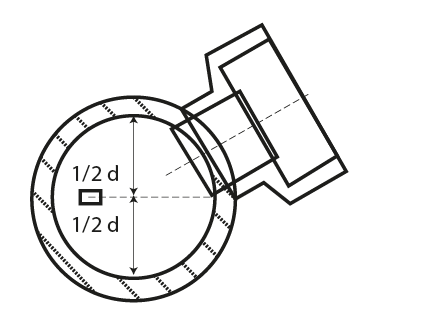

Hovedledningsdiameter d = 400–600 mm:
-
Bruk sadelstykke som er godkjent, 45° innføring med fallretningen.
-
Stikkledningen føres inn i øvre halvdel av hovedledningen.
Figur 3.

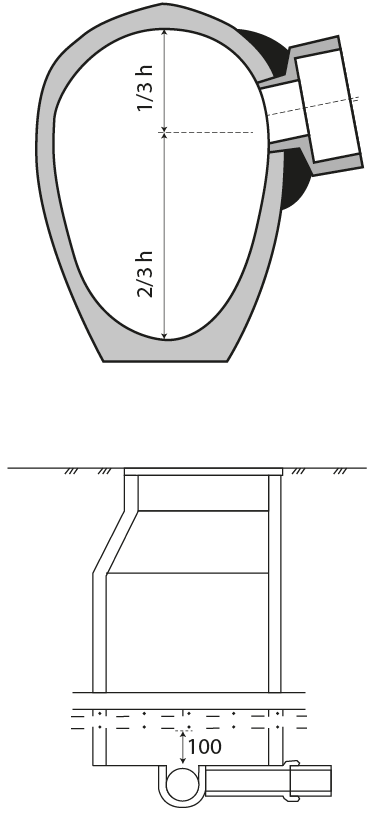

Hovedledningsdiameter d = 600 mm og større:
-
Bruk et mufferør eller lignende.
-
Stikkledningen føres inn på den øvre tredjedelen av hovedledningen.
-
Horisontal innføringsvinkel kan være 90°.
-
Mufferøret må ikke stikke innenfor hovedledningens innervegg.
B Tilkopling i kum
Figur 4, figur 5.
-
Normalt skjer tilknytning til en rennekum.
-
Stikkledningen føres inn øvre del av renna.
-
Stikkledningen skal ha fleksibel kumgjennomføring.
-
Det skal monteres muffeskjøt på utsiden av kummen/fundamentet.
-

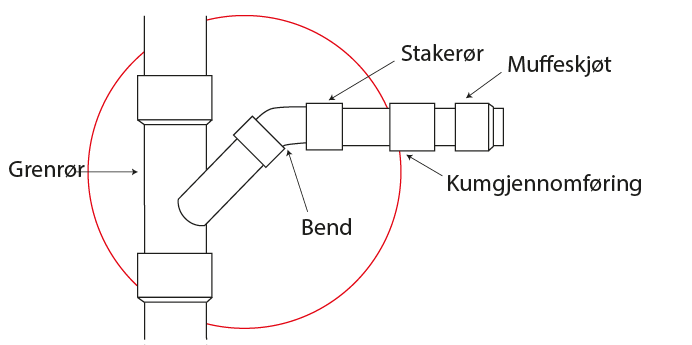

Ved tilkobling til grenrør i kum, skal stikkledningen ha stakerør av godkjent type, firkant lokk, i kummen
-

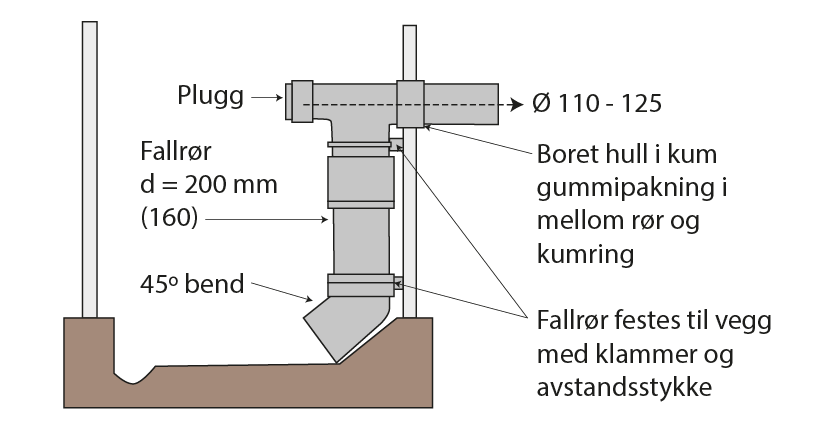

Fallrør benyttes i kum der høydeforskjellen mellom stikkledningen og hovedledningen, renna, er stor.
Husk:
- Kontakt lokale kommunale myndigheter før tilkoblingsarbeidet finner sted.
- Anmeld.
- Målsett tilkoblingen.
- Bruk riktig materialer i tilkoblingsarbeidet.
Figur 6, figur 7.
