731.05 Plassering av rør i grøft

Hver enkelt kommune bestemmer selv hvordan rørene skal legges i forhold til hverandre i grøfta. Noen generelle regler refereres her:

Rør og ledninger skal ikke legges under fundamenter.
Rør skal legges frostfritt.
Rør skal legges på et fundament av finpukk.
Rør gjennom kummer og vegger skal ha foringer for å hindre setningsbrudd.
Rør bør ligge minst 30 meter fra høyspentlinjer.
Overvannsledning skal ligge til venstre for spillvannsledningen, sett mot strømningsretningen.
Alle rørender skal tette forsvarlig med godkjente plugger/terser når anleggsstedet forlates.
Alle rørender skal tettes forsvarlig med godkjente plugger/terser når anleggsstedet forlates.
Figur 1. 1) Vannledning; 2) Overvannsledning; 3) Spillvannsledning.

Minste avstand for plassering av rør:

Rørdiam.	Minste avstand [mm]

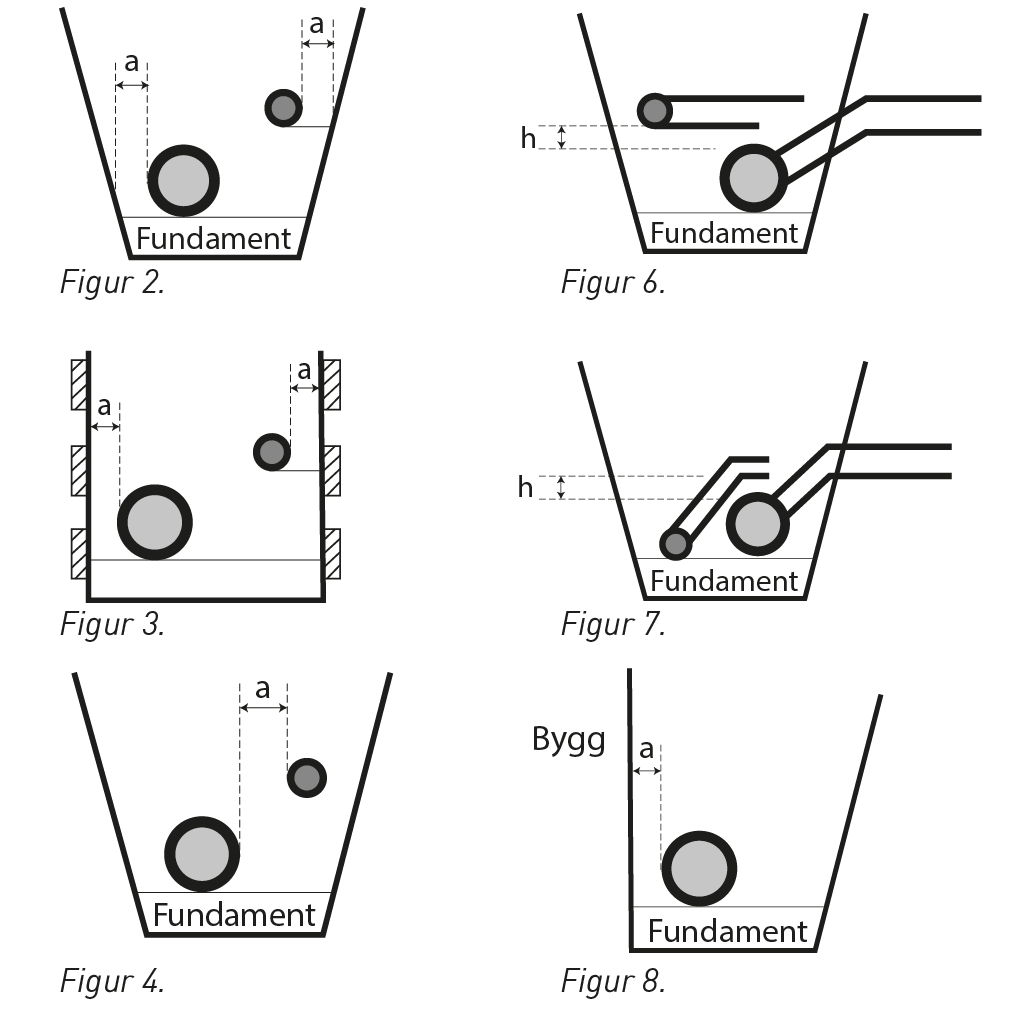

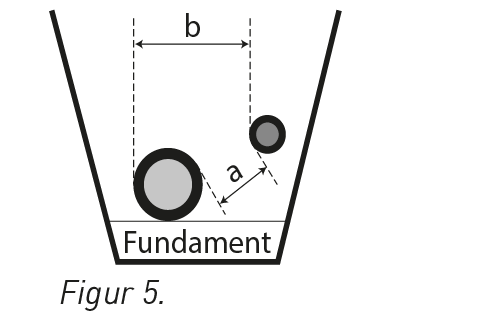

d [mm]	Uavstivede grøfter Fig. 2	Avstivede grøfter Fig. 3	Mellom- ledninger Fig. 4-5	Kryssende ledninger Fig. 6	Alt. kryssing Fig. 7	Til byggkonstr. Fig. 8
d = 400	a = 150	a = 150	a = 150	-	a = 150 h = 100 b = 100	a = 150
400 = d = 600	a = 250	a = 250	a = 150	-	-	a = 250
d > 600	a = 400	a = 400	a = 150 b = 800	-	-	a = 400
Alle dim.	-	-	-	h = 100	-	-

Minste avstand mellom stikkledninger på samme nivå bør være 150 mm.

Det er ingen spesielle krav til vertikal avstand mellom ikke-kryssende ledninger.

Kabler bør ikke legges over hovedledninger.

Der dette allikevel må gjøres, bør avstanden mellom kabler og rør i samme grøft være minst 1 meter. Avhengig av plastrørtypen, bør kabeltrekkerør legges med minst 400–600 mm overdekning. Ved legging av flere kabelrør på samme nivå, skal avstanden mellom rørene være minst lik rørets utvendige diameter.

Avstanden bør ikke være mindre enn 70 mm og større enn 150 mm.

Grøftefundament

Fundamentet er den viktigste delen av ledningssonen i grøfta. Det skal fordele trykket under rør og overfylling, og sikre at store steiner eller oppstikkende fjell ikke ligger inntil rørene. Fundamentet skal bygges opp etter stedlige grunnforhold. Er det bløt grunn, skal det benyttes et separasjonslag av vanngjennomtrengende duk for å skille grunnmassen fra pukklaget under rørene. På stabilisert grunn skal rørene legges på ensgradert pukk eller singel i størrelsesområdet fra 8–22 mm.
