731.09 Prøving av utvendige vannledninger

731.09 Prøving av utvendige vannledninger

Prøvemetoder

Tetthetsprøving (trykktesting) av utvendige vannledninger skal gjøres etter NS-EN 805:2000 Vannforsyning - Krav til systemer og komponenter utenfor bygninger.Punkt 11 angir generelle krav til prøving og beskriver to godkjente metoder:

• Lekkasjemetoden - måling av volum- endringer i prøvestrekket
• Trykkfallsmetoden - måling av trykktap i ledningen som følge av lekkasje

Metodene kan brukes for alle trykkledninger uansett hvilket materiale de er laget av.
Prøvemetoden skal angis. Den prosjekterende bestemmer prøvetrykket (STP=systemprøvingstrykket) og kan kreve begge metoder gjennomført.
Før hovedprøvingen bør det utføres en forprøving for å stabilisere rørledningen. Forprøvingen er særlig viktig for fleksible rør (plastrør). Det er viktig med et godt samarbeid med rørleverandøren.

Sikkerhetsregler

Følg sikkerhetsreglene - husk at trykktestingen foregår under høye trykk!

• Stans arbeid i kummer og på rør i nærheten av prøveobjektet
• Sørg for varsling av medarbeidere
• Alle stikkledninger skal være utestengt
• Alle ventiler på ledningsstrekket skal være åpne
• Rørstrekket skal være fylt over med godkjent masse
• Endestykker, bend og T-rør skal være sikret med forankringer eller ha strekkfaste skjøter
• Bruk godkjent prøveutstyr

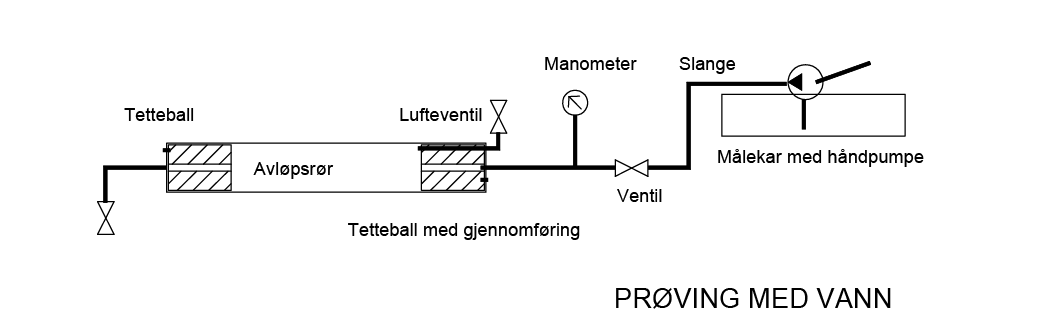

  Figur 1a .

Figur 1b.

Testutstyr

Bruk godkjent testutstyr med pumpe, målekar og fint gradert manometer i aktuelt trykkområde.

Lekkasjemetoden

Man kan velge mellom to alternativer:

1. Måling av uttappet volum
   • Vann pumpes inn til prøvetrykket er nådd
   • Trykket holdes jevnt i minst en time, eventuelt ved å ­etterpumpe inn vann
   • Pumpen kobles fra og trykket leses av og noteres etter minst en time
   • Pumpen kobles til og vann pumpes inn til prøvetrykket er nådd
   • Vann tappes ut og måles til trykket etter den første timen er nådd
2. Måling av innpumpet volum
   • Samme fremgangsmåte som ved uttappet volum, men ­innpumpet volum måles til prøvetrykket er nådd

Lekkasjen beregnes ved hjelp av en formel som er angitt i ­standarden og skal ikke være større enn formelen tilsier.

Trykkfallsmetoden

For PE-rør kan prøvingen skje etter et tillegg A.27 i standarden. Metoden som her er beskrevet er en praktisk anvendelig anbefaling fra PipeLife, basert på NS-EN 805.

• All luft må være ute av ledningen – luft lar seg komprimere og kan føre til feil måleresultater
• Manometer plasseres på toppunktet
• Vann fylles sakte på fra det laveste punktet på testledningen til driftstrykk
• Driftstrykket skal stå på i 24 timer
• Trykkøkningsutstyr tilkobles på laveste punkt og vann pumpes inn til prøvetrykket er oppnådd på laveste punkt
• Maks. tillatt driftstrykk skal oppnås på det høyeste punktet

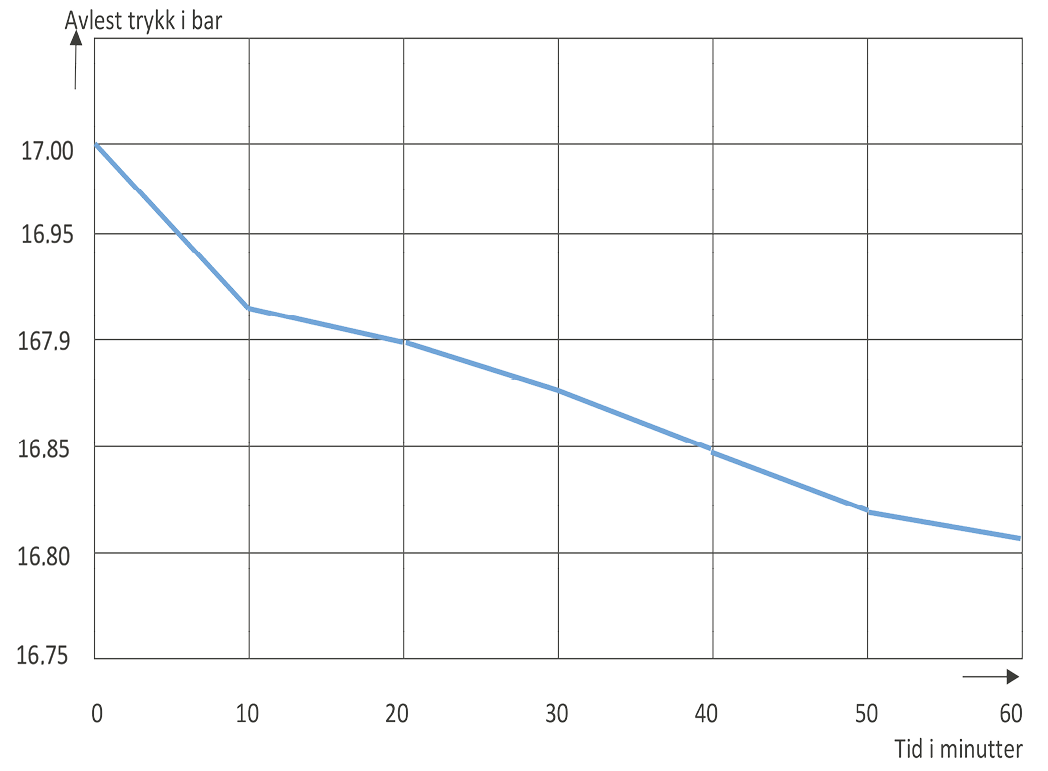

• Les av og noter prøvetrykket hvert tiende minutt i en time og lag trykkfallsdiagram
• Unormale trykkfall og svingninger kan skyldes gjenværende luft eller materialets egenskaper (PE-rør)Prøvetrykket skal være det minste alternativer av to alternativer:

Minst likt tillatt maks. driftstrykk multiplisert med 1,5
Pt = pdmaks x 1,5

Minst likt tillatt maks. driftstrykk pluss 5 bar

Pt = pdmaks + 5 bar

Husk at rørets trykklasse kan angi høyere trykk enn maks. driftstrykk. Pøvetrykket skal ikke settes ut fra rørets trykklasse, men fra det reelle, maksimale driftstrykket på ledningen.

Tabell 1.

For strekk under 100 meter og for stikkledninger mindre enn DN80 er det tilstrekkelig å bruke maks. driftstrykk som prøvetrykk.

PE-rør bør forprøves i ett døgn før hovedprøvingen på grunn av PE-materialets egenskaper ved høye trykk. Følg leverandørens råd.

Krav til maks. trykkfall i løpet av en time er 0,2 bar (20 kPa) for ­vanlig brukte rørtyper

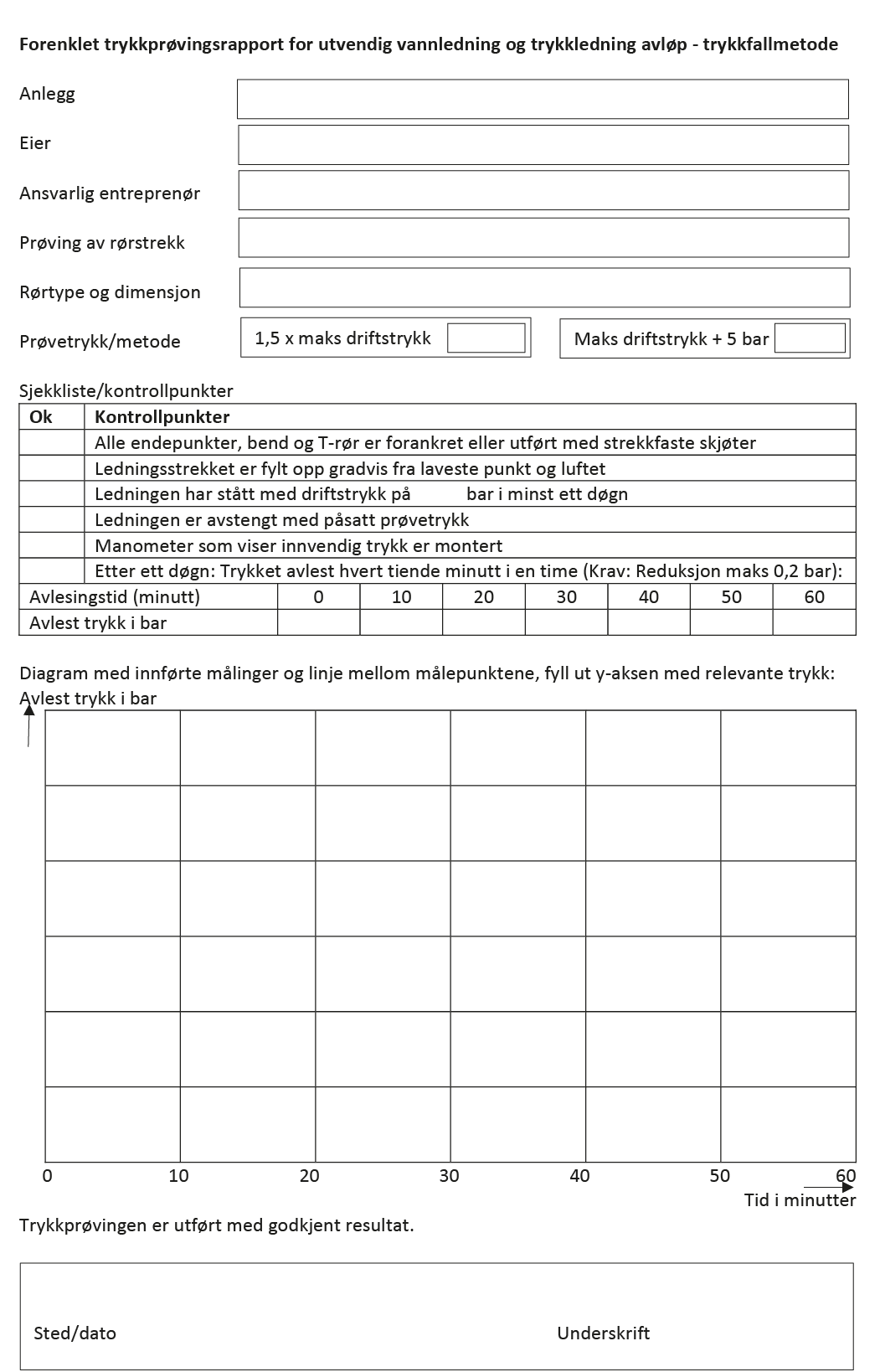

Figur 2. Diagram med innførte målinger og linje mellom målepunktene, fyll ut y-aksen med relevante trykk.
