731.21 Jordrenseanlegg i spredt bebyggelse, infiltrasjon 1

Jordrenseanlegg er vanligvis basert på ett av to prinsipper:

• Infiltrasjon i stedlige jordmasser også kalt jordrenseanlegg (731.21 og 731.22).
• Våtmarksanlegg med avløp til resipient – vann, myr eller jord (se 731.23).

Sandfilteranlegg er ikke lenger tillatt fordi anlegget ikke fjerner fosfor fra avløpsvannet.

Infiltrasjonskapasitet og renseevne er avhengig av grunnforholdene og type jord. Noen jordarter har god renseevne, men kan være for tette for infiltrasjon (f.eks. leire). Andre jordarter slipper avløpsvannet lett gjennom, men mangler renseevne.

Infiltrasjonsanlegget bygges opp med følgende elementer:

• Slamavskiller som skiller slammet fra vannet, se 731.24.
• Støtbelaster, gjerne i form av en pumpe som gir ca. 6 liter pr. m² filter­areal, eller ca. 6 liter pr. meter infiltrasjonsrør og med et trykk på ca. 1 mvs.
• Fordelersystem, en manifold eller fordelingskum med pumpe som sørger for at vannet fordeles jevnt.
• Infiltrasjonsrør, plastrør med fordelingshull som må dimensjoneres etter hva slags støtbelaster som benyttes og rørenes lengde. Grøftelengden varierer fra 5–15 meter pr. pe (personekvivalent), avhengig av jordbunnenes ­gjennomtrengelighet.
• Husk at for hytter og fritidsboliger regnes 0,3 pe pr. person.

Plasseringen av anlegget skal godkjennes av kommunen. Det er følgende kriterier for plassering av infiltrasjons- og infiltrasjonsanlegg:

• Ut fra grunnundersøkelser bestemmer vi den anleggstypen vi skal ha og hvor dypt anlegget skal ligge
• Avløpsledningen fra huset skal helst ligge med fall (minimum 10 ‰). Vi kan benytte pumpe, men fortrinnsvis etter slamavskilleren.
• Slamavskilleren må ligge nær kjørbar vei.
• Anlegget skal normalt ikke trafikkeres, og det bør ikke legges på et sted der snøen blir ryddet. I så fall, må anlegget isoleres omhyggelig.
• Infiltrasjonsgrøfter legges på tvers av terrengets fallretning.
• Anlegget bør ikke legges i forsenkninger i terrenget. I fallende terreng kan man få uhelding vannutslag nedenfor anlegget. Anlegg anbefales ikke lagt i terreng med mer enn 20 % helning (1:15).
• Er overflateavrenningen stor, kan det være nødvendig med en avskjærende grøft ovenfor anlegget. Grunne bekkedrag kan senkes for å senke grunnvannstanden.
• Infiltrasjonsarealet er bl.a. avhengig av jordsmonn og fall på terrenget:
  • • For åpne anlegg (basseng) regnes et infiltrasjonsareal på 0,4–1 m² pr. person
    • For lukkede anlegg (infiltrasjonsgrøfter) regnes 4–33 m² pr. person for en forutsatt belastning 200 liter avløpsvann pr. person.

Orienterende minsteavstander for anlegg er:

• 4 m til eiendomsgrense, vei, bygninger og lignende.
• 10 m til vassdrag, elv, bekk, innsjø, fjord.
• 100 m til drikkevannskilde med grunnvannsuttak lavere enn grunnvannsnivå ved anlegget.

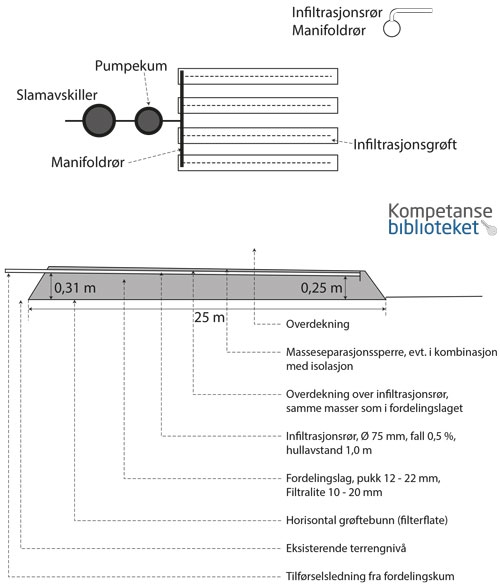

Figur 1 og 2.
