731.22 Jordrenseanlegg i spredt bebyggelse, infiltrasjon 2

Oppbygging av infiltrasjonsanlegg

For å få lov til å bygge et infiltrasjonsanlegg, må det være foretatt grunnundersøkelser foretatt av fagfolk. Hvilken type anlegg som skal velges, avhenger av grunnundersøkelsen. Ved undersøkelsen kontrolleres også høyeste grunnvannstand som bør være minst 2,5 meter til infiltrasjonsflaten. I gitte tilfelle kan det gis tillatelse ned til 0,5 m.

Grøftene til filteret graves i en bredde av minst 1 m. Vær nøye med å komme ned på riktig dybde, spesielt for infiltrasjonsanlegg der vi skal treffe på et bestemt jordlag som det skal infiltreres i.

Infiltrasjonsflaten må generelt ikke trafikkeres. Overflaten skal løsnes med harv, tennene på graveskuff, rake eller lignende. Der det er riktig korngradering men hardt sammenpressende masser kan man bedre forholdene ved å løsne massene under infiltrasjonsflaten i
30–50 cm dybde.

Oppbygging av anlegget skjer på følgende måte:

• Infiltrasjonsflaten planeres helt jevn. Vi må nivellere grøftebunnen (0–50 ‰ fall) og de forskjellige anleggsenhetene for å være sikkert på at de har riktig høyde og fall. Filterflaten skal ikke komprimeres.
• Støvfri pukk 12–22 mm (eller annen fastlagt størrelse) legges ut i 25 cm tykkelse, fordelingslaget.
• Infiltrasjonsrørene legges på toppen av fordelingslaget, trykkrør legges med hullene opp, gravitasjonsrør med hullene ned.
• Pukk fylles til ca. 5 cm over rørene.
• En såkalt VA-matte (ikke vanlig veiduk) legges over pukklaget for masseseparasjon. Legges høyest på midten.
• Overdekningsmasse, jordmasse med steinstørrelse på maks. 5 cm, legges over VA-matten, ca. 40 cm tykt lag. For dype anlegg hindrer oksygentilførselen og dermed ødelegges renseeffekten til de aerobe bakteriene. For liten overfylling kan føre til frost.
• Det må ikke plantes over eller i nærheten av anlegget.
• Det må ikke være trafikk over anlegget.

Moderne infiltrasjonsanlegg kan utstyres med biofilter som forbehandler avløpsvannet før det går ut i infiltrasjonsgrøften. Biofilteret er en kum med filtermasse bestående av biologisk materiale med kornstørrelse 4–10 mm.

Figurene viser hvordan anlegget bygges opp:

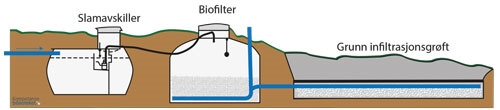

Figur 1.

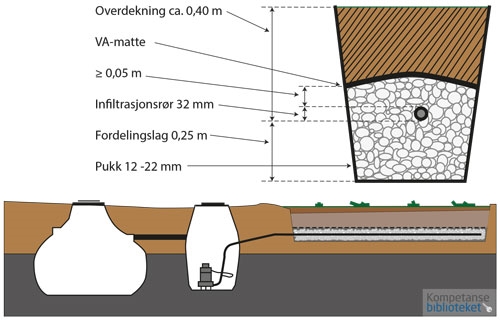

Figur 2.

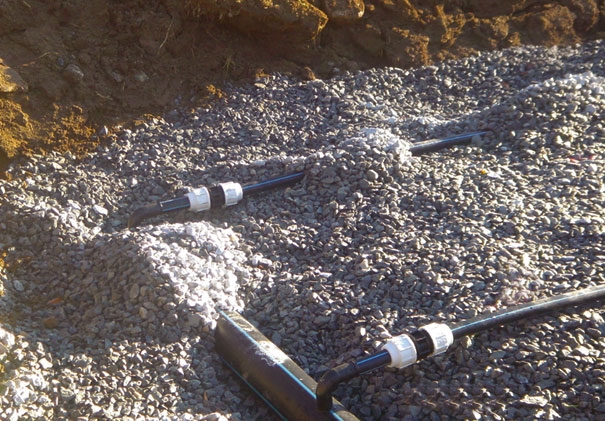

Figur 3. Manifold for utvendig infiltrasjon.
