Dimensjonering

Når et bygg skal legges så lavt som mulig i terrenget, er det ofte høyden på hovedledningene som er bestemmende for laveste gulvhøyde. Av kostnadsmessige og driftsmessige årsaker bør pumper kun benyttes i ekstreme tilfeller. Overvann og spillvann bør kunne ledes bort ved hjelp av gravitasjon, dvs. fall på ledningene. Tre forhold er viktig ved prosjektering av stikkledning for overvann:

• Vannmengde som skal ledes bort.
• Fallforhold og overvannsledningens høyde i forgreningspunktet.
• Frost og overdekning.

Vannmengden beregnes etter hvor store flater som skal avvannes, regnintensiteten og avløpskoeffisienten (dvs. hvor stor del av vannet som går inn i overvannssystemet). Avløpskoeffisienten, k, er 1,0 for takflater og asfalt, 0,5 for gruslagte arealer og 0,1 for jordarealer. Regnintensiteten varierer, men det skal benyttes 0,07 l/s jmf. Tekniske Bestemmelser – se side 731.71.

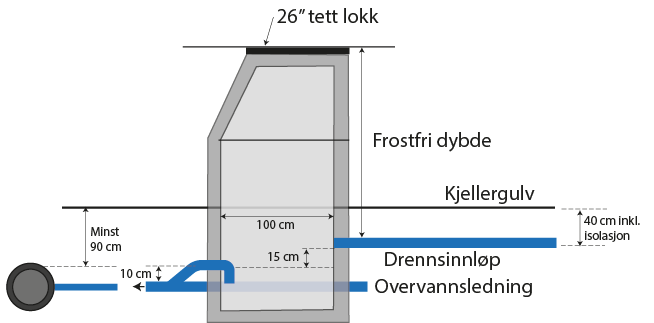

Figur 1.

Fall og vannmengde har betydning for valg av dimensjonen på overvannsledningen. Når vannmengden er regnet ut, brukes et nomogram for å bestemme fallet. Nomogrammet inneholder et minste fall for selvrensing.

Stikkledninger for overvann (fra 110 til 160 mm) skal normalt ha et minimumsfall = 1:100, dvs 10 ‰. For større anlegg kan fallet være = 1:200 (5 ‰). På grunn av ruheten i materialet, kreves det større fall på støpejerns- og betongrør enn plastrør. Som oftest legges overvannsledning og spillvannsledning i samme grøft. Da blir det gjerne spillvannsledningen som bestemmer fallet.

For fall 1:100 gir nomogrammet for plastrør følgende maksimale overvannsmengder:

110 mm = 7 l/s

125 mm = 10 l/s

160 mm = 20 l/s

200 mm = 35 l/s

Beregningseksempel:

Et bygg på Østlandet skal legges så lavt som mulig.

Hovedovervannsledningen er bestemmende for høyden. Bygget har en takflate på 500 m2 og en gruset gårdsplass på 800 m2 som gir en største overvannsmengde på: (500 • 1,0 + 800 • 0,5) • 0,02 l/s = 18 l/s.

Minimum fall for selvrensning er iflg. nomogrammet 1:150, men det kreves et minstefall = 1:100. Dvs. at dimensjonen på overvannsledningen (plast) blir 160 mm. Hovedledningen er en 250 mm betongledning. Innvendig høyde, bunn hovedledning ved tilkopling er C = +120,05. Lengden fra hovedledning til drenskum er 25 m og største lengde på drensledning fra toppunkt til drenskum er 40 m. Dimensjon på drensledningen er 100 mm. Overflatevann og takvann føres til egen overvannskum. Det er ikke inngangsparti eller garasje i kjeller som kan føre til frostfare.

Laveste gulvhøyde baseres på drenasjen og beregnes etter ­følgende:

Kontroll ved felles uttrekksledning:

Normalreglementet forlanger en høydeforskjell på 90 cm ­mellom topp hovedledning og kjellergulv ved felles uttrekk. Det vil si at kjellergulvhøyden, etter dette må være minst 120,30 + 0,90 = 121,20.

Konklusjon:

Kjellergulvhøyden må være minst 121,44 etter fallberegninger for drenssystemet.
