Dimensjonering
Når et bygg skal legges så lavt som mulig i terrenget, er det ofte høyden på hovedledningene som er bestemmende for laveste gulvhøyde. Av kostnadsmessige og driftsmessige årsaker bør pumper unngås i størst mulig grad.. Overvann og spillvann bør kunne ledes bort ved hjelp av gravitasjon, dvs. fall på ledningene. Tre forhold er viktig ved prosjektering av stikkledning for spillvann:
- Vannmengde som skal ledes bort.
- Fallforhold og spillvannsledningens høyde i forgreningspunktet.
- Frost og overdekning.
Spillvannsmengden beregnes etter sum normalvannmengde, dvs den største sannsynlige vannmengden som tilføres stikkledningen. Minste dimensjon på stikkledningen er 110 mm. Stikkledninger for spillvann har et minimumsfall for selvrensing ifølge nomogrammet for dimensjonering. Leggetekniske grunner tilsier at minimumsfallet fra boligbygg bør være minst 1:80, dvs. 12,5 ‰. På grunn av ruheten i materialet, kreves det større fall på støpejerns- og betongrør enn plastrør. Som oftest legges overvannsledning og spillvannsledning i samme grøft. Da blir det gjerne spillvannsledningen som bestemmer fallet. Nomogrammet tilsier følgende vannmengder for fall 1:80 og minste fall for selvrensing for plastrør:
| Dim. | Minste fall | Maks. sanns. vannmengde ved minste fall | Maks. sanns. vannmengde ved fall 1:80 (12,5 ‰) |
| 110 | 1:105 (9,5 ‰) | 2,7 l/s | 3,2 l/s |
| 125 | 1:125 | 3,6 l/s | 4,6 l/s |
| 160 | 1:150 | 6,5 l/s | 9,5 l/s |
| 200 | 1:200 | 10 l/s | 16,5 l/s |
Husk: Kjellergulvet skal ligge minst 10 cm over topp bunnledning. Vannstanden i sluk i kjellergulv skal ligge minst 90 cm over topp hovedledning.
Beregningseksempel
Et bygg skal legges så lavt som mulig i terrenget. Hovedspillvannsledningen er bestemmende for høyden. Maks. sannsynlig vannmengde er 3,7 l/s. Minimum fall for selvrensing er iflg. nomogrammet 1:125, men det kreves et minstefall = 1:80. Dvs. at dimensjonen på spillvannsledningen (plast) blir 125 mm. Hovedledningen er en 200 mm betongledning. Innvendig høyde, bunn hovedledning ved tilkopling er C = +138,43. Lengden fra hovedledning til det fjerneste oppstikket er 52 meter.
Det er ikke inngangsparti eller garasje i kjeller som kan føre til frostfare. Dersom bunnledningen legges under gulvisolasjon, må det tas hensyn til dette ved beregningene.

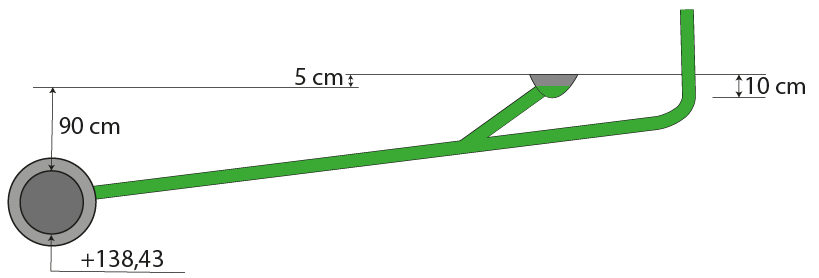

Figur 1.
Det tas først utgangspunkt i fallberegninger:
| 1. | Forgreningshøyde, bunn spillvann stikkledning: | = | 138,53 |
| 2. | Høydeforskjell fra hovedledning til | = | 0,65 |
| 3. | Dimensjon stikkledning | = | 0,13 |
| 4. | Høyde fra topp ledning til ferdig gulv | = | 0,10 |
| Laveste høyde på kjellergulv etter fallberegning | = | 139,41 | |
Innvendig topp hovedledning = 138,43+0,200 = 138,63
Kontroll:
Normalreglementet forlanger en høydeforskjell på 90 cm mellom topp hovedledning og vannstanden i lavest liggende sluk (vannlås). Normalt er det ca. 5 cm fra vannstanden i sluket til overkant kjellergulv. Det vil si at kjellergulvhøyden etter dette må være minst 138,63 + 0,05 + 0,90 = 139,58.
Konklusjon:
Det er i dette eksemplet kravet om 90 cm høydeforskjell som er avgjørende. Kjellergulvhøyden må derfor være minst 139,58.
