731.30 Nivellering 1 – utstyr

A Behandling av nivelleringsutstyr

• Alt nivelleringsutstyr skal oppbevares innendørs.
• Unngå lagring av utstyret i fuktige rom.
• Nivelleringskikkerten er et ømfintlig instrument og skal behandles med forsiktighet.
• Demonter kikkerten fra stativet når utstyret skal transporteres og oppbevares.
• Unngå kondensproblemer ved oppbevaring av kikkerten, legg aldri en kald kikkert i en tett beholder eller etui.
• Utstyres skal tørkes før du legger den i etuiet etter bruk i regnvær.
• Når du flytter kikkerten under nivellementet, pass på at den er godt festet til stativet.
• Bær stativet loddrett.
• Utsett ikke kikkerten for støt.
• Nivelleringskikkerten må stå støtt og i en høyde som samsvarer med en uanstrengt posisjon for deg. De fleste kikkertstativer plasseres for lavt. Dra stativbena ut. Du skal ikke behøve å bøye ryggen når du ser i kikkerten.
• Lås teleskopbeina på stativet ordentlig før du foretar justering av kikkerten.
• Husk regelmessig kontroll og justering av kikkerten.

B Nivellerkikkerten

Nye kikkerter er som regel selvhorisonterende. Det vil si at de kun har én dåselibelle som du trenger å forholde deg til. Når du setter opp kikkerten, sørger du for at libellen spiller. Deretter vil automatikken sørge for nøyaktige horisontale sikt. Foreta regelmessige kontroller og se alltid på dåselibellen før du starter nivelleringen.
Eldre kikkerter har høydeskruer (grov- og finjustering) som må justeres til libellene spiller. Sjekk hvordan kikkerten fungerer og hvor mange libeller du må forholde deg til for å få en rett oppstilling.

C Nivellerstanga

Nivellerstanga må være i samsvar med kikkerten. Viser kikkerten opp-ned, må du ha ei stang der tallene også står opp-ned. De fleste kikkerter viser nå tallene rett vei, men likevel er det fort gjort å lese av feil på stanga.

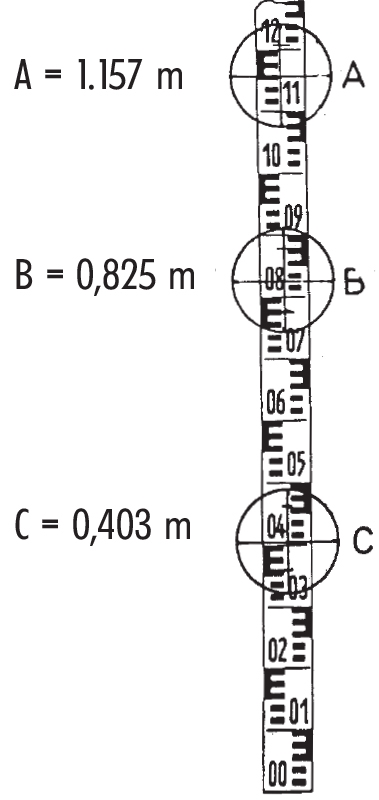

Nøyaktig nivellement krever at du leser av med tre desimaler. Hele meter og desimeter står på stanga. Centimeterne er vist 5+5 mellom desimeterne. For å finne millimeter, anslås trådkorsets plassering på centimeterstreken. Nedenfor er vist tre eksempler:

D Mirer

Når man graver grøfter og legger rør, er det vanlig å benytte seg av miremetoden. Du må lage en siktelinje over grøfta som er parallell med grøftebunn/rør. Siktelinjen markeres med en stang med en sikteflis på tvers i hver ende. Disse kalles kortmirer. Før rørene legges, lages grøftebunnen ved hjelp av en langmire. Langmiren lager du ved å gå ut fra en av kortmirene og riktig dybde på grøfta. Du lager en stang med sikteflis på høyde lik avstanden fra bunn grøft til sikteflis på kortmiren. Når grøften graves, skal sikteflisen på langmiren ligge i siktelinjen mellom kortmirene. Langmire kalles også for parallell og kortmire for stikk med høydeflis.

Kortmirene settes ut med nivelleringskikkert. Fallet på ledningen/grøfta legges til den horisontale siktelinjen.
