731.35 Koordinatangivelser og GPS-måling



Koordinatangivelser og GPS bruk from VVSTV on Vimeo.

Koordinater
Alle kart har et rutenett eller koordinatsystem som kan brukes for å stedfeste steder.

Koordinatsystemet på kartet kan sammenlignes med x- og y-koordinater i et aksesystem. I dag bestemmes koordinater med satellittbaserte metoder. Ved måling i et referansenett kan koordinater bestemmes med svært god nøyaktighet uavhengig av fastmerker på bakken. Når vi kjenner koordinatsystemer i bruk, og man må derfor vite hva som brukes for å finne fram. Når vi kjenner koordinatene og vet hvilket koordinatsystem som brukes, kan en finne stedet på et kart. Faget geodesi er grunnlaget for jordobservasjon. Geodesi er vitenskapen om jordens form, bevegelse, tyngdefelt og endringer i disse størrelsene, og danner grunnlaget for overvåking av klimaendringer og bruk av GPS. Jordkloden er inndelt i såkalte UTM-soner og hver sone er inndelt i ruter. Sør-Norge finner vi i rute 32V.

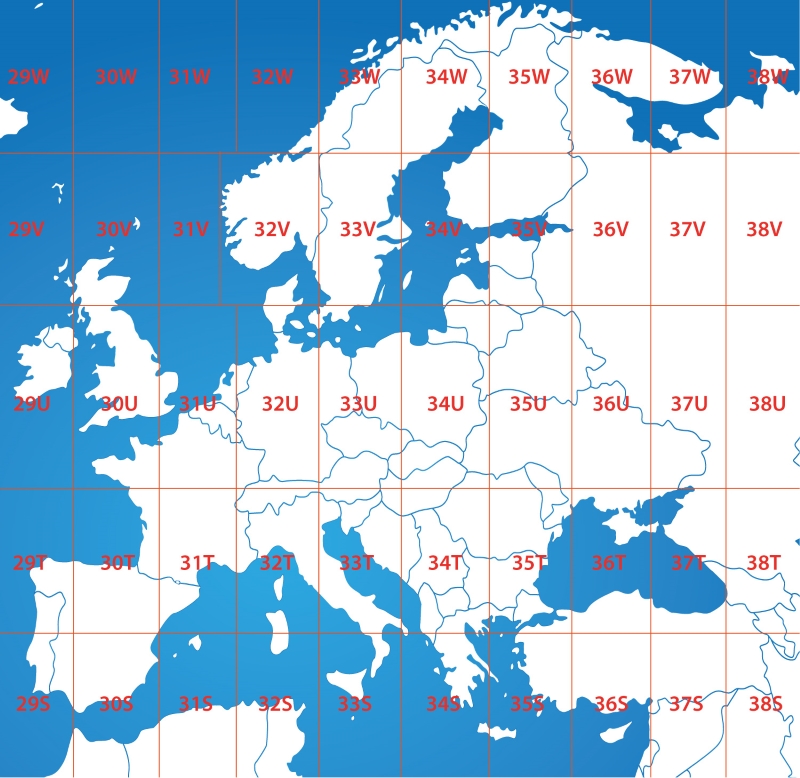

Figur 1. UTM-soner i Europa.

Vann- og avløpsetatene i kommunene benytter koordinater ved stadfesting av viktige punkter, som for eksempel:

• kummer
• olje-, fett- og slamutskillere
• septiktanker
• sandfangskummer og veisluk
• forening (utenfor kum)
• anboring
• utvendig stoppekran

Det benyttes tre koordinator for angivelse: x og y i horisontalplanet, og z i vertikalplanet for høydeangivelse:

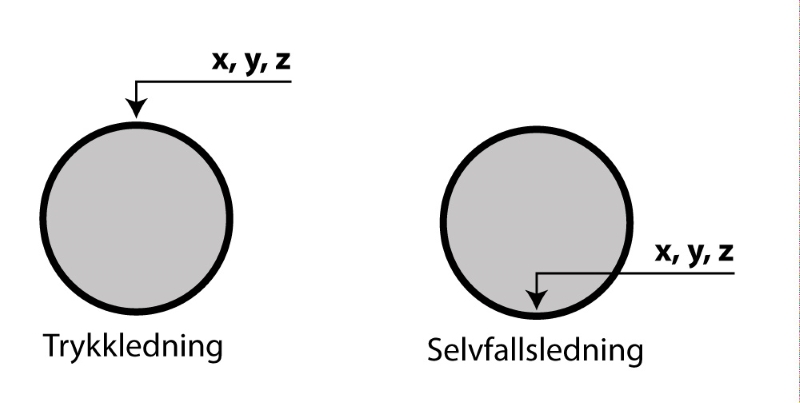

Figur 2. Angivelse av beliggenhet for trykkledning og selvfallsledning.

Innmåling av ledninger

Kummer innmåles med x, y og z for senter topp lokk. I tillegg måles bunnen i senter av kummen. For anboringer og forgreninger er det hovedledningen som måles inn.
Alle koordinater skal angis med en nøyaktighet på ±0,15 meter.
Alle høyder skal angis som meter over havet med nøyaktighet på ±0,05 meter.
Det skal leveres et oversiktskart som viser alle innmålingsdata i målestokk 1:500.
Oversiktskartet skal inneholde innmålte punktobjekter, innmålte linjeobjekter, samt rutenett.

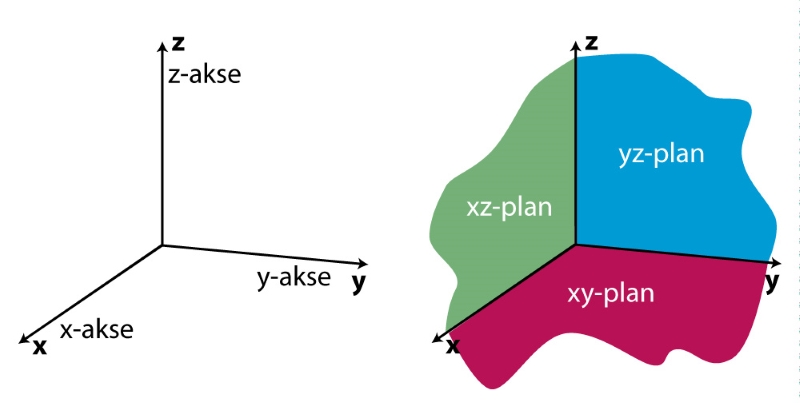

Figur 3. Akser og ulike planangivelser i et 3D-koordinatesystem.

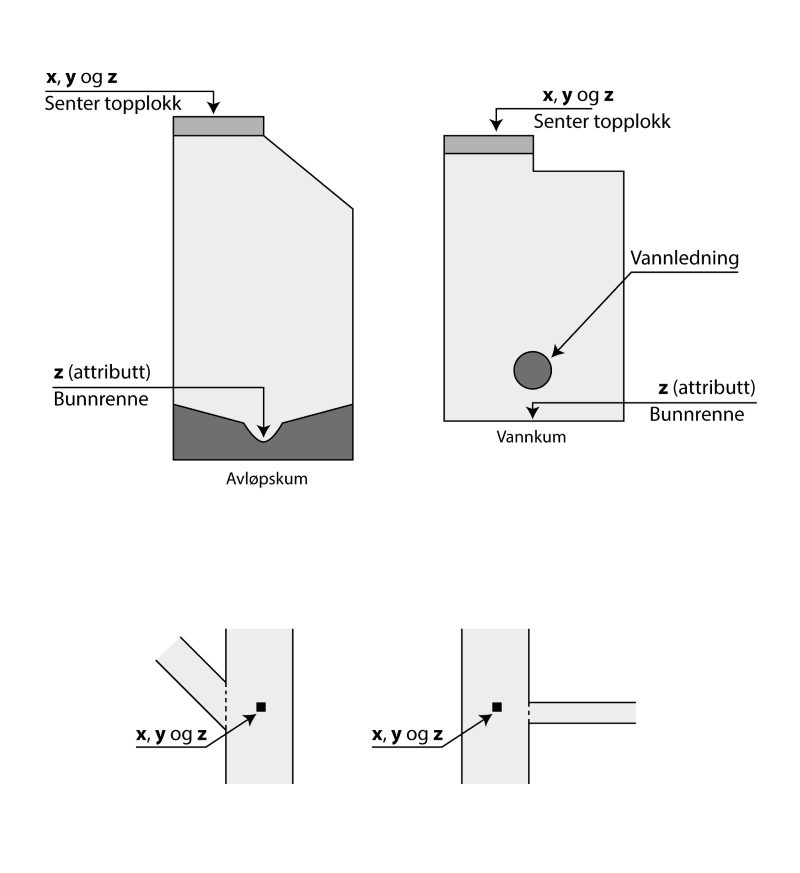

Figur 4. Innmåling av kummer, forgrening og anboring (plan).

Omlegging av høydeangivelsessystem

Nye målesystemer medførte en ny standard for høydeangivelse som alle kommuner må innstille seg på. Ved årsskiftet 2014–2015 gikk Oslo kommune over fra sitt lokale høydesystem (OLH = Oslo lokal høyde) til det nye systemet NN2000 (Normal Null 2000). I praksis medførte omleggingen at alle stikkledningsdokumenter i Oslo kommune i en overgangsperiode skal merkes med OLH eller NN2000.

Formel: Gammel høyde i OLH + 37 centimeter = Riktig høyde NN2000.



Eksakte utmålinger med GPS

For landmåling benyttes dyre, avanserte fasemålere med en nøyaktighet på ±1 mm. For utmåling/kontroll av for eksempel oppstikk på bunnledningen med 1 cm nøyaktighet, kreves det utstyr til over hunder tusen kroner. Utviklingen går imidlertid raskt og prisene vil etter hvert gjøre det forsvarlig å investere i dette utstyret.

SOSI

I forbindelse med GPS-målinger og koordinatangivelser, vil forkortelsen SOSI dukke opp. Den står for Samordnet Opplegg for Stedfestet Informasjon, og er den største standarden for geografisk informasjon.
