731.41 Rørgrøfter – omfyllingsmasser i ledningssonen

Grøfter for rør deles inn i forskjellige lag:
Ledningssonen defineres som:

fundament + omfylling (sidefylling) + beskyttelseslag:

Ledningssonen er spesielt viktig, og skal dekke følgende funksjoner:

Danne et stabilt ledningsfundament slik at setninger og svanker på rørene unngås.
Sikre tilstrekkelig sidestøtte slik at forskyvninger, deformasjon eller skader på rørene unngås. Dette er spesielt viktig for fleksible rør.
Beskytte rørene mot skader fra anleggsarbeider over ledningssonen.
Fordele belastninger fra terrengoverflaten (for eksempel trafikklast) slik at rørene ikke utsettes for punktlaster.

Masser som kan benyttes i ledningssonen fremgår av NS 3420:
Vi bør vurdere valg av masser til det enkelte anlegg ut fra blant annet:

Vi bør bruke fiberduk (geotekstil) under og på sidene av ledningssonen når det er forskjellig kornstørrelse i massene i ledningssonen og i massene rundt. Grunnen til dette er at finkornede masser kan trenge inn i fundamentet og omfyllingsmassene. Dette forårsaker setninger. Ved grove underliggende masser kan fundament og omfyllingsmasser forsvinne inn i de grove massene dersom vi ikke sørger for tilstrekkelig tetting.
Massene vi benytter må ikke virke tærende på ledningene. De må heller ikke inneholde is, snø, teleklumper, matjord, røtter eller andre fremmedgjenstander.
Tabellen angir i enkelte tilfeller bruk av grovere masser enn rørleverandørene anbefaler. Dette gjelder særlig omfylling av plastrør (maks. kornstørrelse 22 mm) og støpejernsrør med utvendig korrosjonsbeskyttelse (maks. kornstørrelse 12 mm). Betongrørprodusentene har derimot utført undersøkelser med omfylling av betongrør med grovere masser, som for eksempel sortert oppgravet masse. De konkluderer med at slike masser kan brukes som alternativ til anbefalte omfyllingsmasser. Som regel inneholder arbeidsbeskrivelsen for anlegget krav til hvilke masser som skal benyttes. Uansett gjelder disse bestemmelsene foran produsentens og andres anbefalinger.

Betegnelse	Type	Krav	Anvendelse til ledningsfundament/omfylling
A	Knuste friksjonsmasser	Standard sortering (Nominell kornstørrelse) mellom 2 og 16 mm, f.eks. 8–12.	Ledningsfundament og omfylling for stive og fleksible rør hele året.
B	Friksjonsmasser, sand, grus, singel	Maks. kornstørrelse 31,5 mm, fraksjon 22,4–31,5 mm skal være = 10 %.	Ledningsfundament og omfylling for stive rør. Ved frost er min. kornstørrelse 2 mm.
C	Friksjonsmasser, sand, grus, singel	Maks. kornstørrelse 45 mm	Omfylling for betongrør = 400 mm.
D	Friksjonsmasser, sand, grus, singel	Maks. kornstørrelse 63 mm	Omfylling uten komprimeringskrav for betongrør = 400 mm.
E	Andre masser	Maks. kornstørrelse 45 mm	Omfylling uten komprimeringskrav for betongrør = 400 mm.
F	Andre masser	Maks. kornstørrelse 63 mm	Omfylling uten komprimeringskrav for betongrør = 400 mm.

Vi ser av tabellen at ensgraderte masser som finpukk, for eksempel fraksjon 8–12 mm, er spesielt godt egnet for bruk i ledningssonen på grunn av egenskaper som:
- lett å behandle med håndredskap
- lave krav til komprimering
- drenere godt
- ikke teledannelse

Denne type masse anbefales brukt på anlegg vinterstid og ved bruk av fleksible rør.

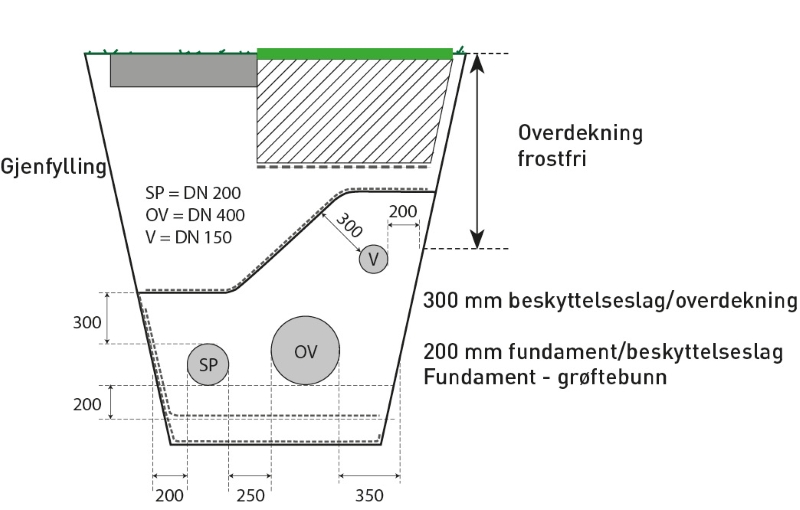

Figur 1. Grøftesnitteksempel for 200 mm spillvannsledning, 400 mm overvannsledning og 150 mm vannledning.
