Generelt
Avløpspumper, både for spillvann og overvann, benyttes stadig oftere, både hos den enkelte huseier og i avløpsnettene. Pumpene installeres med eller uten pumpestasjon.
Monteringsalternativene er:
- Tørroppstilte pumpe og motor – monteres i et tørt rom ved siden av eller rett over pumpesumpen (tilførselsmagasinet for avløpsvannet)
- Nedsenkbare pumper – motor og pumpe er en enhet og monteres nede i selve pumpesumpen
- Store senkbare pumper monteres med geiderør (føringsrør) og talje
- Pumpene monteres med «vipper» dvs. flottører som starter og stopper pumpa og som sender en alarm ved for høy vannstand i sumpen.
- Våtmontert pumpe og tørroppstilt motor
Pumpetyper
De vanligste pumpene er sentrifugalpumper, men på spesielle anlegg monteres propellpumper (for store overvannsmengder og liten løftehøyde) og skruepumper/snekkepumper (gjerne i renseanleggene).
Sentrifugalpumpene har ulike egenskaper etter hvordan kanal/løpehjul er utformet. Pumpene er ikke selvsugende og trenger derfor et overtrykk på innløpssiden for å fungere.
I hovedledningsnettet monteres gjerne to pumper i parallell på trykkledningen. Vannmengden kan da dobles for samme løftehøyde.
Sjeldnere kobles pumpene i serie. Løftehøyden vil da kunne økes for samme vannmengde.
Det bør monteres et sandfang i forbindelse med innløpet til pumpene for å ta imot sand, grus og gjenstander, så ikke pumpene blir ødelagt.
Nødvendige opplysninger til leverandøren. For å kunne levere rett pumpe/pumpestasjon, må leverandøren vite:

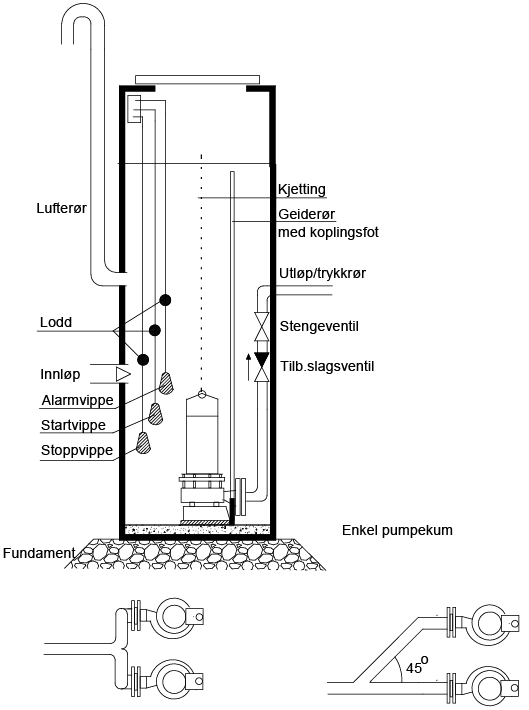

Figur 1. Parallelkobling av pumper med samlestykke og grenrør. Husk 45°.
- Hvor mye avløpsvann skal pumpen dimensjoneres for?
- Beregne vannmengden og legg til 30–50 % for små anlegg og 10–30 % for store anlegg
- Oppgi bruk og konsekvens ved pumpestopp – 1 eller 2 pumper?
- Skal pumpene være turtallsregulerte? Nødvendig ved store kapasitetsvariasjoner
- Løftehøyde
- Dimensjon på trykkledningen (dersom den er dimensjonert)
- Lengde på trykkledningen
- Strømtilførsel (230 eller 400 V)
- Tilkomst
Huskeliste for prosjektering
Sjekkes | OK |
Hva skal pumpes: spillvann eller overvann? | |
Pumpetype | |
Pumpestasjon | |
Tilført avløpsmengde er beregnet i henhold til kundens opplysninger | |
Sikkerhetsmargin er lagt til | |
Løftehøyde er beregnet | |
Trykkledningens lengde er bestemt | |
Trykkfallet er regnet ut | |
Trykkledningens dimensjon er bestemt, husk selvrensing | |
Tegninger er utarbeidet | |
Data og forespørsel er sendt flere leverandører for uttak av pumpe og pristilbud | |

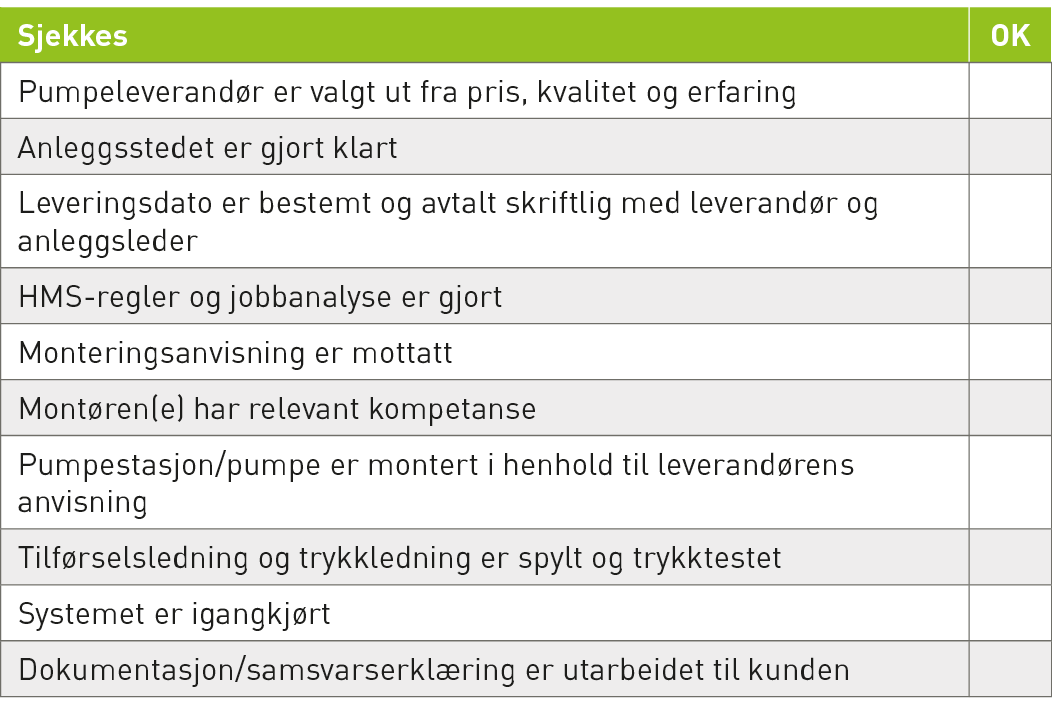

Huskeliste for leveranse og montering | |
Pumpeleverandør er valgt ut fra pris, kvalitet og erfaring | |
Anleggsstedet er gjort klart | |
Leveringsdato er bestemt og avtalt skriftlig med leverandør og anleggsleder | |
HMS-regler og jobbanalyse er gjort | |
Monteringsanvisning er mottatt | |
Montøren(e) har relevant kompetanse | |
Pumpestasjon/pumpe er montert i henhold til leverandørens anvisning | |
Tilførselsledning og trykkledning er spylt og trykktestet | |
Systemet er igangkjørt | |
Dokumentasjon/samsvarserklæring er utarbeidet til kunden |
Huskeliste for levering og montering
