731.55 Symboler og angivelser – VA-anlegg
731.55 Symboler og angivelser – VA-anlegg
Se også 930.55 og 731.35.
Symboler
Se 930.55.
Kvalitetssikring av VA-anlegg
En viktig del av kvalitetssikringen av VA-an-legg er entydige beskrivelser og dokumen-tasjoner av ledninger og utstyr. Stort sett bruker de fleste kommuner en felles mal for koder og angivelser.
Forkortelser for ledninger og utstyr
Ledning/utstyr | Forkortelse |
Vannledning | VL |
Spillvannsledning | SP |
Felles avløpsledning | AF |
Overvannsledning (tett) | OV |
Drensledning (perforert) | DR |
Blindflens | BL |
Brannventil | BVA |
Brannventil med stengeventil | BVB |
Tilbakeslagsventil (enveisventil) | EV |
Stoppeventil (utvendig kran) | KRA |
Stakeluke (ledningslokk) | LL |
Lufteventil | LV |
Mengdemåler (vannmåler) | MM |
Trykkmåler (manometer) | TM |
Overgang (påført dimensjon) | OG |
Pumpe | PM |
Reduksjonsventil | RV |
Stengeventil (sluse) | SVA |
Stengeventil (med spjeld) | SVB |
Terskel (overløp) | TE |
Tabell 1.
Dimensjonsangivelse
Rørdimensjon skal angis i millimeter.
Materialangivelse
Type | Forkortelse |
Betong | BET |
Polyetylen | PE |
Polyetylen – brudd-spenning 80 | PE80 |
Polyetylen – brudd-spenning 100 | PE100 |
Polypropylen | PP |
Polyvinylklorid | PVC |
Støpejern, duktilt | SJK |
Tabell 2.
Trykklasse/Ringstivhet/NS
For trykkledninger oppgis trykklasse med nominelt trykk (f. eks. PN 10). For selv-fallsledninger oppgis ringstivhet (f. eks. SN8). Rørene er normalt merket med trykklasse/ringstivhet. Rørene merkes med produksjon standard (for eksempel NS-EN 545).
Annen beskrivelse
Dersom det foreligger andre data om ledningen, skal dette fylles inn her. Andre data kan være: SDR-verdi for plastledninger (for eksempel SDR17), dobbelt vegg (DV-rør), klasse for støpejernsrør, isolerte rør med varmekabel, ledning i varerør, skjøtemetode og så videre.
Kumdata
Kumspesifikasjon | Forkortelse |
Rund kum (diameter angis i mm) | R |
Firkantet kum (bredde x lengde i mm) | F |
Uten kjegle | U |
Skjev kjegle | S |
Rett kjegle | R |
Prefab. betong | B |
Plasstøpt kum | S |
PE-kum | E |
PVC-kum | V |
PP-kum | W |
Tabell 3.
Dessuten skal stige og eventuell drenering av kummen beskrives.
Kumkort/digitale bilder/kontrollskjema
Det skal utarbeides og leveres digitale kumkort med bilder og kontrollskjema etter kommunens bestemmelser.

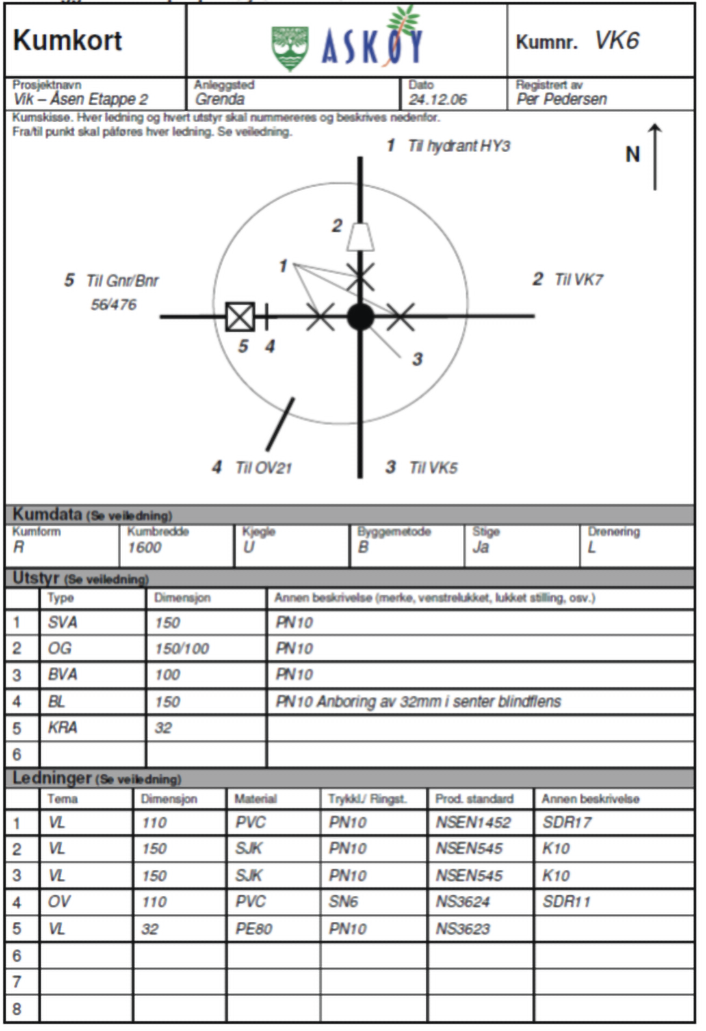

Figur 1. Eksempel på kumkort.
