Klimaendringer vil medføre mer regn og nedbøren vil bli mer intens. Det er også fare for hurtigere snøsmelting. I et endret klima vil mer totalnedbør og økt hyppighet av store nedbørsmengder øke utfordringene med håndtering av overvann. For å få unngå opphoping av store vannmengder, må vi enten legge større overvannsrør, lage ordninger som forsinker vannet i å strømme ut i ledningsnettet eller rett og slett infiltrere vannet i grunnen.

Dimensjonering av overvannsrør

På grunn av hyppigere og kraftigere regnskyll, skal du ved dimensjonering av rørnettet bruke en regnintensitetsfaktor (k) på 0,07 liter pr. sekund pr. m².  Dersom du bruker diagrammer stopper på k = 0,02/0,04 l/sm², må du heller bruke formelen

  Q = k • A • a

​For å ivareta den økte bruken av asfalt- og steinheller sett gjerne avløpskoeffisienten a = 1,0.

For en 100 m² steinlagt gårdsplass som i tillegg skal ta imot vann fra 300 m² takflate blir overvannsmengden:

  Q = 0,07 • (100 + 300) • 1,0 = 28 l/s

Av diagrammet nedenfor finner du rørdimensjonen ved ulike fall på ledningen. Ved et fall på 1:60 (16,67 ‰) blir rørdimensjonen tilsvarende 200mm.

ALLTID rund OPP når du dimensjonerer!

Eksemplet viser at det nye klimaet betyr store endringer i vannmengder og dermed en betydelig økning av rørdimensjonene.

Største samtidige overvannsmengde i l/s:

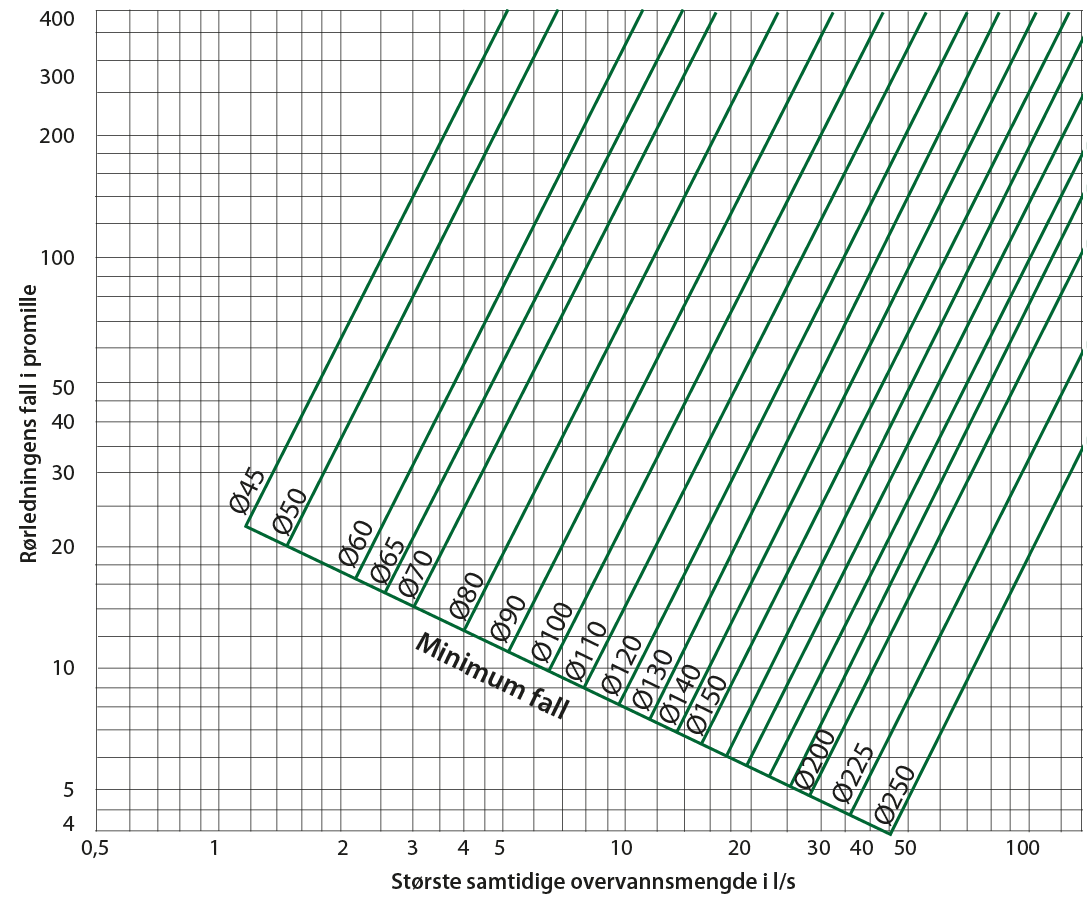

Figur 1. Dimensjoneringstabell for overvann.



Regelverk

«Overvann er vann som renner av på overflaten av tak, veger, og andre tette flater etter nedbør, stormflo eller smeltevann»
Miljøverndepartementet

Overvannsledninger og fellesledninger som mottar både spillvann og overvann dimensjoneres på grunnlag av et fastsatt gjentaksintervall for tilrenning.

Tiltak som hindrer infiltrasjon i grunnen, for eksempel tette flater og tiltak som iverksettes for å ta hånd om overvannet på eiendommen, skal ikke påføre andre ulemper. Det gjelder både naboeiendommer og områder hvor allmennheten ferdes. Eieren av nedenforliggende eiendom må påregne vannets naturlige løp over sin grunn, eksempelvis fra en bekk som flommer over eller vannsig på bakken etter langvarig regn. I TEK 17 § 15-8. Utvendig avløpsanlegg med ledningsnett.

1. Overvann og drensvann skal i størst mulig grad infiltreres eller på annen måte håndteres lokalt for å sikre vannbalansen i området og unngå overbelastning på avløpsanleggene.
2. Bortledning av overvann og drensvann skal skje slik at det ikke oppstår oversvømmelse eller andre ulemper ved dimensjonerende regnintensitet.

Krav til lokal håndtering av overvann

På bakgrunn av værforholdene og lovverket forlanger kommunene at overvannet i belastede områder tas hånd om på en annen måte enn å belaste ledningssystemet. Hensikten med bestemmelsen er å unngå at overvann tilføres hovedledningen, og sikre at overvann håndteres lokalt. Dette skal skje gjennom tretrinnstrategien og bruken av blågrønn faktor.

Tretrinnsstrategien

Et hovedprinsipp i kommunes overvannsstrategier er at alle har et ansvar for at overvannet håndteres på en trygg og god måte. Kommunene forutser at vi må tåle mer og kraftigere regn i fremtiden, samtidig som det skal gjøres tiltak for å minske og begrense skadene. Overvannet skal også i fremtiden kunne føre til noe positivt.

For å få til dette skal tretrinnsstrategien følges:

1. Infiltrasjon: små nedbørsmengder infiltreres i grunnen.
2. Fordrøyning: større nedbørsmengder fordrøyes og forsinkes.
3. Trygg flomvei: ekstreme nedbørsmengder ledes trygt videre i åpne flomveier.

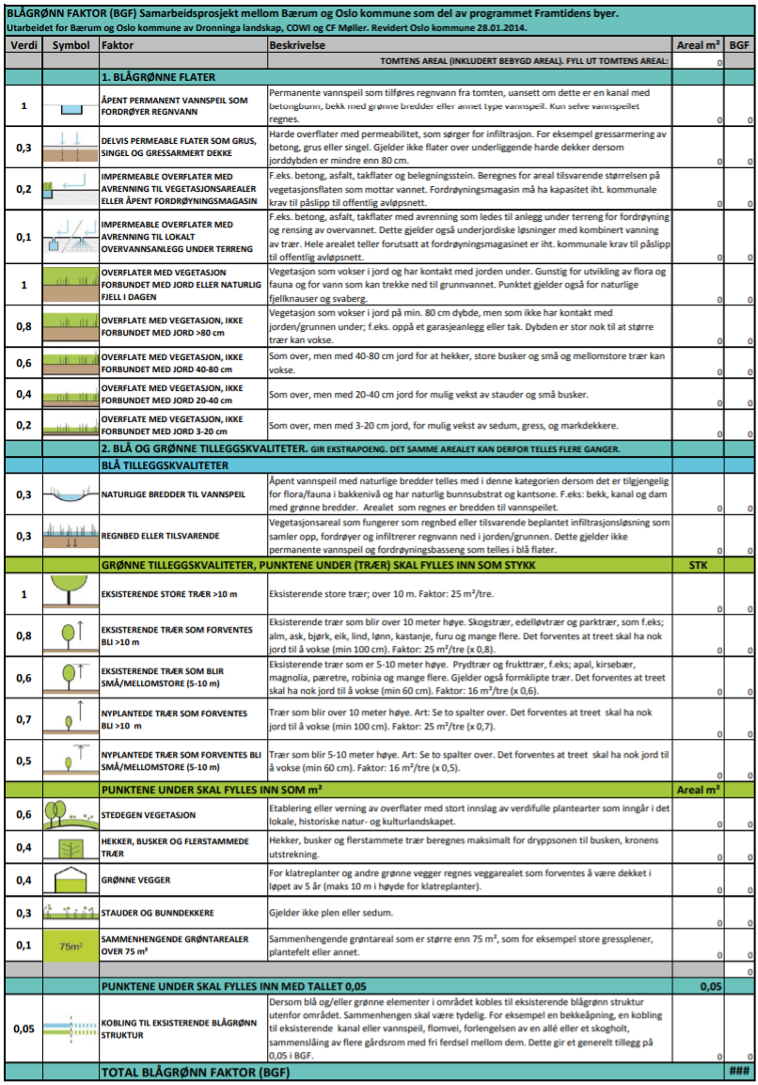

Blågrønn faktor

Blågrønn faktor (BGF) er et verktøy som sikrer forutsigbarhet for utbygger mht. krav til uterom når det gjelder vannhåndtering, vegetasjon og biodiversitet i byggesaksprosjekter. Utregnes i Excel-ark.
