910.16.2 Arbeid i grøfter NYTT!

Sikkerhetsregler for deg som jobber i grøft:

0. Generelt:

• husk at ansvarlig for det praktiske grøftearbeidet skal ha ADK-sertifikat.
• bruk verneutstyr som hjelm, vernesko etc.
• foreta en vurdering av grøftemasser, lagring av gravemasser, terreng- forhold, vanntilsig, bebyggelse, støttemurer etc. før du går ned i grøfta.
• sørg for at grøfteområdet er fysisk avsperret med hensyn til trafikk.
• la deg ikke presse til å jobbe i ei grøft som virker usikker.
• sjekk gravetillatelse og godkjenning av anmeldelse.
• dersom masse legges nærmere grøftekant enn 5 m, beregnes grøftedybybden fra topp masse.

1. Grøft med dybde mellom 1 og 2 meter:

• du skal ha adgang til en eller flere rømningsveier fra grøfta
• grøfta skal være avstivet dersom det er fare for utrasing
• grøftesidene i jordgrøft skal ha helling på 1:1 (45°) eller maks 1:0,75 (53°) dersom grøfta skal fylles igjen i løpet av dagen
• ved store vannansamlinger som skyldes ledningsbrudd eller regnvær, må hellingen økes til 1:2 eller 1:3, selv for grøfter under 2 meters dybde
• vær ekstra påpasselig ved lagdelte jordmasser og speiselt kvikkleire

2. Grøft dypere enn 2 meter:

• vertikale grøftesider skal være avstivet eller det skal være en annen form for personsikring.
• jobb ikke alene i dype grøfter.
• utgravingsmassene skal ikke ligge nærmere grøftekanten enn 1 meter.
• u-avstivede grøfter skal ha grøftesider med maks helling 1:1 (45°) evt 1:0,75 (53°) dersom grøften har stabile masser og skal fylles igjen samme dag.
• lag et skråmål slik figuren viser for å sjekke grøfteside-hellingen.
• vær ekstra på vakt ved store vannmasser etter ledningsbrudd eller i regnvær.

3. Grøft dypere enn 3 meter:

• krav til dimensjonering og dokumentasjon av avstivning og spunting. Spunt regnes i denne sammenhengen ikke som prefabrikkert og skal dimensjoneres av faglig kvalifisert person.

• vanskelige grøfteforhold/masser krever dokumentasjon fra geoteknisk sakkyndig


4. Påbudt verneutstyr som skal brukes

• Hørsel vern (eventuelt CAPO-FLEX)
• Hjelm, hansker, Støvmaske ( ved behov )
• Vernesko/Vernestøvler
• HMS-kort

Figurer:

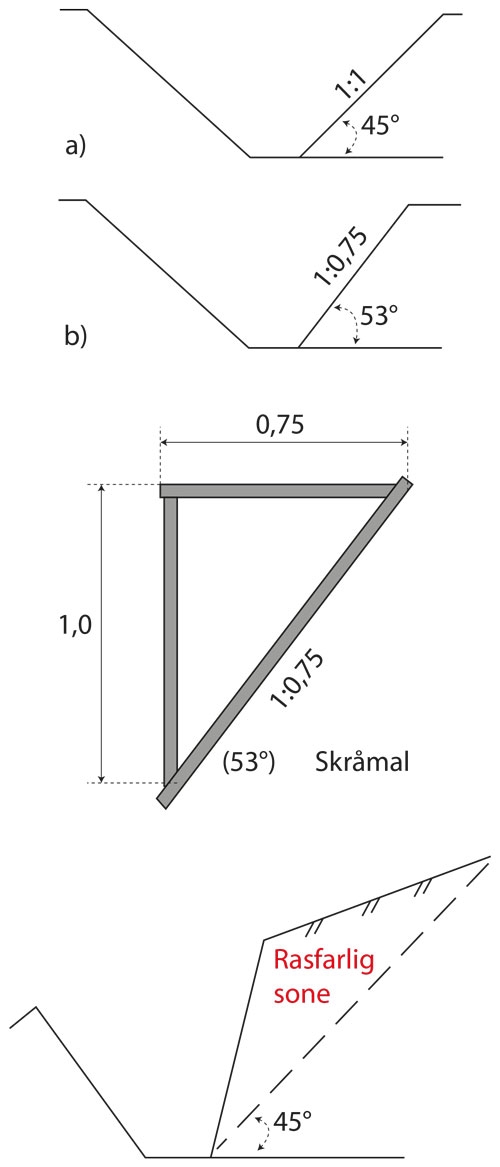

Figur 1 og 2. Aktuelle grøfteprofiler i friksjonsjordarter ved graving over grunnvannstanden.

Figur 3. Grøft i hellende terreng.

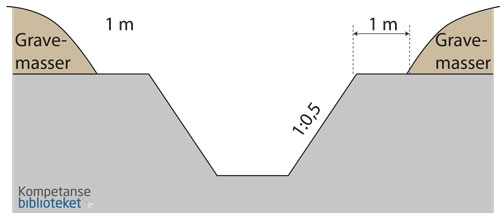

Figur 4. Grøft med gravemasser.

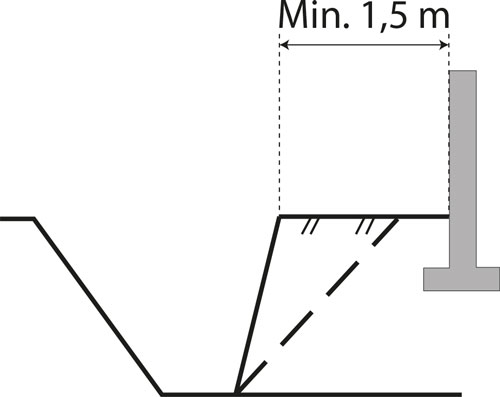

Figur 5. Grøft ved støttemur.

NB!!

• GRØFTEARBEID ER RISIKOFYLT.
• HUSK AT DET ER DITT LIV DET GJELDER.
• LA DEG IKKE PRESSE I VANSKELIGE SITUASJONER.
• VIS TIL GRØFTEFORSKRIFTENE.
